Опорный ролик CFH 16-AB
100938
В наличии
Цена на подшипник CFH 16-AB является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

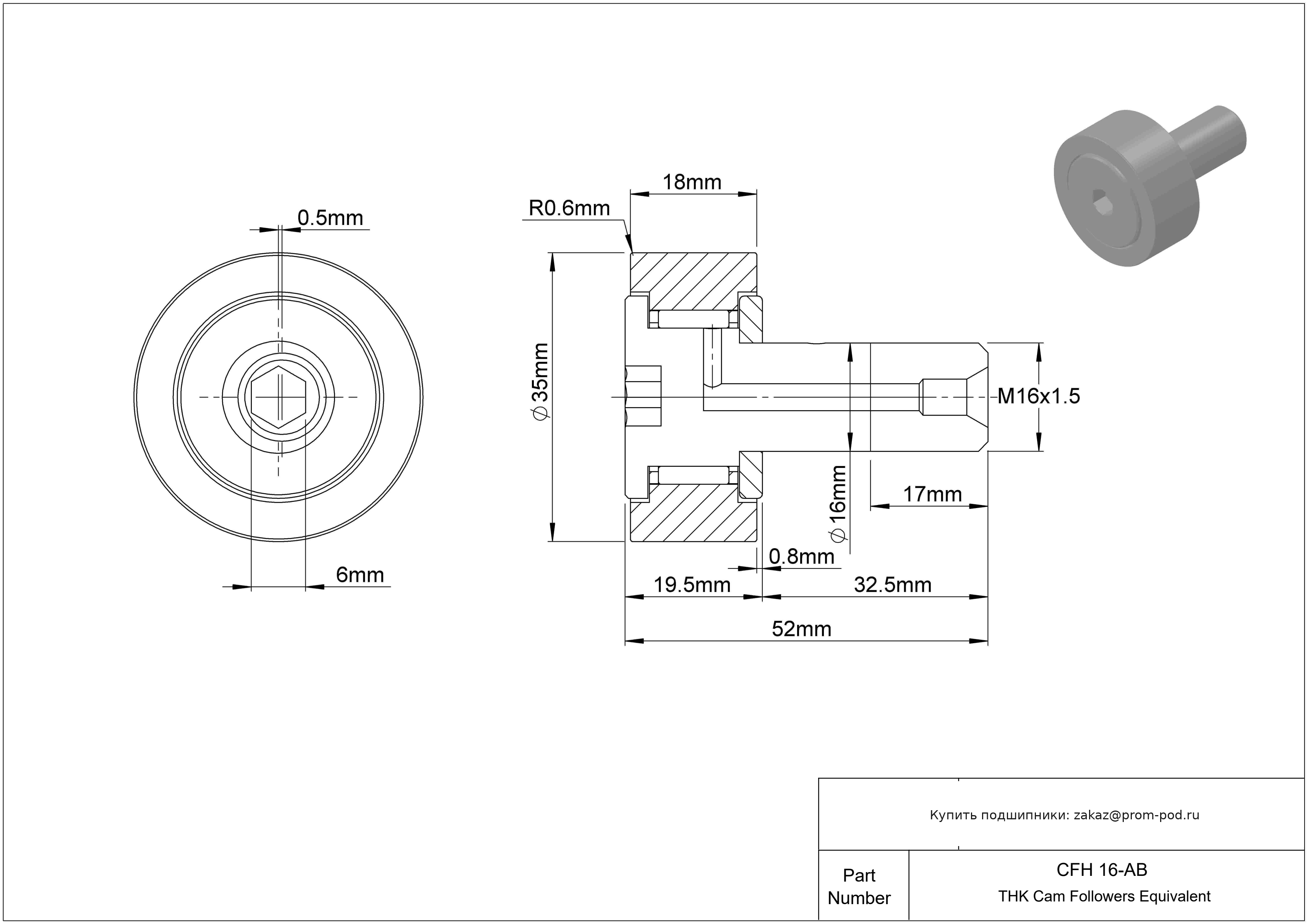

Технические характеристики CFH 16-AB
| Основные и дополнительные размеры | |
|---|---|
| Ширина ролика | 18 мм |
| Общая ширина | 19.5 мм |
| Основные технические параметры | |
| Номер детали | CFH 16-AB |
| Бренд | THK |
| Система измерений | Метрическая |
| Направление воспринимаемой нагрузки | Радиальная |
| Тип уплотнения | Неуплотнённый |
| Материалы | |
| Материал роликов | подшипниковая сталь |
| Нагрузка | |
| Динамическая радиальная нагрузка | 12 kN |
| Статическая радиальная нагрузка | 18.3 kN |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Прочие характеристики | |
| Вес | 205 g |
| Тип | эксцентриковый шпиндель |
| Метод установки | Шестигранное отверстие |
| Форма ролика | Цилиндрический |
| Внутреннее строение | Игольчатый подшипник с сепаратором |
| Диаметр ролика | 35 мм |
| Диаметр шпильки | 16 мм |
| Длина шпинделя | 32.5 мм |
| Резьбы | M16×1.5 мм |
| Минимальная длина резьбы | 17 мм |
| Длина заплечика | 0.8 мм |
| Шестигранное отверстие | 6 мм |
| Общая длина | 52 мм |
| Минимальный диаметр заплечика | 24 мм |
| Эксцентриситет | 0.5 мм |
Таблица модификаций: Опорный ролик CFH 16-AB
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| CFH 16R-AB | Опорный ролик с игольчатыми роликами и эксцентриковой резьбовой цапфой для точной регулировки зазора при монтаже. | Шпилька с шестигранным гнездом на обоих концах. Cферический профиль рабочей поверхности наружного кольца. |
| NUCF 16R-AB | Двухрядный опорный ролик с цапфой, полнороликовый (без сепаратора). | Шпилька с шестигранным гнездом на обоих концах. Cферический профиль рабочей поверхности наружного кольца. |
| CF-SFU-16R | Опорный ролик упрощенного монтажа цапфового типа со ступенчатой шпилькой под фиксацию винтом. | Cферический профиль рабочей поверхности наружного кольца. |
| CF16WBUUR/SG | Опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой вместо внутреннего кольца. | Манжетные уплотнения с обеих сторон (тип P - две шайбы из оцинкованной листовой стали с промежуточной частью из NBR, уплотнительная кромка с осевым преднатягом), диапазон температур -30 ~ 100℃. Cферический профиль рабочей поверхности наружного кольца. Герметичное уплотнение с встроенной упорной шайбой. С шестигранным гнездом. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| CF-SFU-16B | Опорный ролик упрощенного монтажа цапфового типа со ступенчатой шпилькой под фиксацию винтом. | С шестигранным гнездом. |
| CF-SFU-16 | Опорный ролик упрощенного монтажа цапфового типа со ступенчатой шпилькой под фиксацию винтом. | Основное исполнение. |
| CFE16VBR | Дюймовый опорный ролик с эксцентриковой цапфой, цилиндрическим наружным кольцом и игольчатыми роликами. | Cферический профиль рабочей поверхности наружного кольца. Бессепараторный роликовый подшипник. С шестигранным гнездом. |
| CFE16R | Дюймовый опорный ролик с эксцентриковой цапфой, цилиндрическим наружным кольцом и игольчатыми роликами. | Cферический профиль рабочей поверхности наружного кольца. |
| CFE16BR | Дюймовый опорный ролик с эксцентриковой цапфой, цилиндрическим наружным кольцом и игольчатыми роликами. | Cферический профиль рабочей поверхности наружного кольца. С шестигранным гнездом. |
| CFE 16VR | Дюймовый опорный ролик с эксцентриковой цапфой, цилиндрическим наружным кольцом и игольчатыми роликами. | Подшипник без сепаратора, с полным набором тел качения. |
| CFES16R | Метрический опорный ролик серии Solid Eccentric с цельной эксцентриковой цапфой, бомбированным наружным кольцом и игольчатыми роликами. | Cферический профиль рабочей поверхности наружного кольца. |
| CFES16BR | Метрический опорный ролик серии Solid Eccentric с цельной эксцентриковой цапфой, бомбированным наружным кольцом и игольчатыми роликами. | Cферический профиль рабочей поверхности наружного кольца. С шестигранным гнездом. |
| CF16WBR | Опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой вместо внутреннего кольца. | Cферический профиль рабочей поверхности наружного кольца. С шестигранным гнездом. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
| NUCF 16-AB | Двухрядный опорный ролик с цапфой, полнороликовый (без сепаратора). | Шпилька с шестигранным гнездом на обоих концах. |
| CFT 16R | Опорный ролик с игольчатыми роликами, резьбовой цапфой и отверстиями под смазку с обоих торцов и на цапфе. | Cферический профиль рабочей поверхности наружного кольца. |
| CFT 16 | Опорный ролик с игольчатыми роликами, резьбовой цапфой и отверстиями под смазку с обоих торцов и на цапфе. | Основное исполнение. |
| CF 16R-AB | Опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой вместо внутреннего кольца. | Шпилька с шестигранным гнездом на обоих концах. Cферический профиль рабочей поверхности наружного кольца. |
| CF 16-AB | Опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой вместо внутреннего кольца. | Шпилька с шестигранным гнездом на обоих концах. |
| CF16G | Опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой вместо внутреннего кольца. | |
| NUCF16R | Двухрядный опорный ролик с цапфой, полнороликовый (без сепаратора). | Cферический профиль рабочей поверхности наружного кольца. |
| NUCF16BR | Двухрядный опорный ролик с цапфой, полнороликовый (без сепаратора). | Cферический профиль рабочей поверхности наружного кольца. С шестигранным гнездом. |
| CF16VR | Опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой вместо внутреннего кольца. | Подшипник без сепаратора, с полным набором тел качения. |
| CF16VBR | Опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой вместо внутреннего кольца. | Cферический профиль рабочей поверхности наружного кольца. Бессепараторный роликовый подшипник. С шестигранным гнездом. |
| CF16WBUUR | Опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой вместо внутреннего кольца. | Манжетные уплотнения с обеих сторон (тип P - две шайбы из оцинкованной листовой стали с промежуточной частью из NBR, уплотнительная кромка с осевым преднатягом), диапазон температур -30 ~ 100℃. Cферический профиль рабочей поверхности наружного кольца. С шестигранным гнездом. Шестигранное отверстие заменяет прорезь под отвертку на фланцевом конце штока. |
Аналоги CFH 16-AB
- PWKR35-2RS-XL
Опорный ролик с цапфой на основе двухрядного бессепараторного цилиндрического роликоподшипника с тремя бортами на наружном кольце.
- CF-FU1-16
Опорный ролик с цапфой и встроенными штуцерами для централизованной системы смазки с обеих сторон.
- CF-RU1-16
Опорный ролик с цапфой, сферическим наружным кольцом и каналами для централизованной смазки.
- MCFD 35
Микрогабаритный опорный ролик с игольчатыми роликами, интегральной резьбовой цапфой и двусторонними уплотнениями.
- MCFD 35 B
Микрогабаритный опорный ролик с игольчатыми роликами, интегральной резьбовой цапфой и двусторонними уплотнениями. С шестигранным гнездом.
- MCFD 35 X
Микрогабаритный опорный ролик с игольчатыми роликами, интегральной резьбовой цапфой и двусторонними уплотнениями. Цилиндрическое внешнее кольцо.
- MCFR 35
Микрогабаритный опорный ролик с игольчатыми роликами в сепараторе, сферическим (выпуклым) профилем наружного кольца и интегральной резьбовой цапфой.
- MCFR 35 B
Микрогабаритный опорный ролик с игольчатыми роликами в сепараторе, сферическим (выпуклым) профилем наружного кольца и интегральной резьбовой цапфой. С шестигранным гнездом.
- MCFR 35 BX
Микрогабаритный опорный ролик с игольчатыми роликами в сепараторе, сферическим (выпуклым) профилем наружного кольца и интегральной резьбовой цапфой. С шестигранным гнездом. Цилиндрическое внешнее кольцо.
- MCFR 35 S
Микрогабаритный опорный ролик с игольчатыми роликами в сепараторе, сферическим (выпуклым) профилем наружного кольца и интегральной резьбовой цапфой. Герметичное уплотнение с встроенной упорной шайбой.
- MCFR 35 SB
Микрогабаритный опорный ролик с игольчатыми роликами в сепараторе, сферическим (выпуклым) профилем наружного кольца и интегральной резьбовой цапфой. Герметичное уплотнение с встроенной упорной шайбой. С шестигранным гнездом.
- MCFR 35 SBX
Микрогабаритный опорный ролик с игольчатыми роликами в сепараторе, сферическим (выпуклым) профилем наружного кольца и интегральной резьбовой цапфой. Герметичное уплотнение с встроенной упорной шайбой. С шестигранным гнездом. Цилиндрическое внешнее кольцо.
- MCFR 35 SX
Микрогабаритный опорный ролик с игольчатыми роликами в сепараторе, сферическим (выпуклым) профилем наружного кольца и интегральной резьбовой цапфой. Герметичное уплотнение с встроенной упорной шайбой. Цилиндрическое внешнее кольцо.
- MCFR 35 X
Микрогабаритный опорный ролик с игольчатыми роликами в сепараторе, сферическим (выпуклым) профилем наружного кольца и интегральной резьбовой цапфой. Цилиндрическое внешнее кольцо.
- MCF 35
Микрогабаритный опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой.
- MCF 35 S
Микрогабаритный опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой. Герметичное уплотнение с встроенной упорной шайбой.
- MCF 35 SB
Микрогабаритный опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой. Герметичное уплотнение с встроенной упорной шайбой. С шестигранным гнездом.
- MCF 35 SBX
Микрогабаритный опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой. Герметичное уплотнение с встроенной упорной шайбой. С шестигранным гнездом. Цилиндрическое внешнее кольцо.
- MCF 35 SX
Микрогабаритный опорный ролик с игольчатыми роликами в сепараторе и интегральной резьбовой цапфой. Герметичное уплотнение с встроенной упорной шайбой. Цилиндрическое внешнее кольцо.
- KR35
Опорный ролик, шпилечного типа с сепаратором, профилированный наружный диаметр. Эксцентриковая цапфа.
