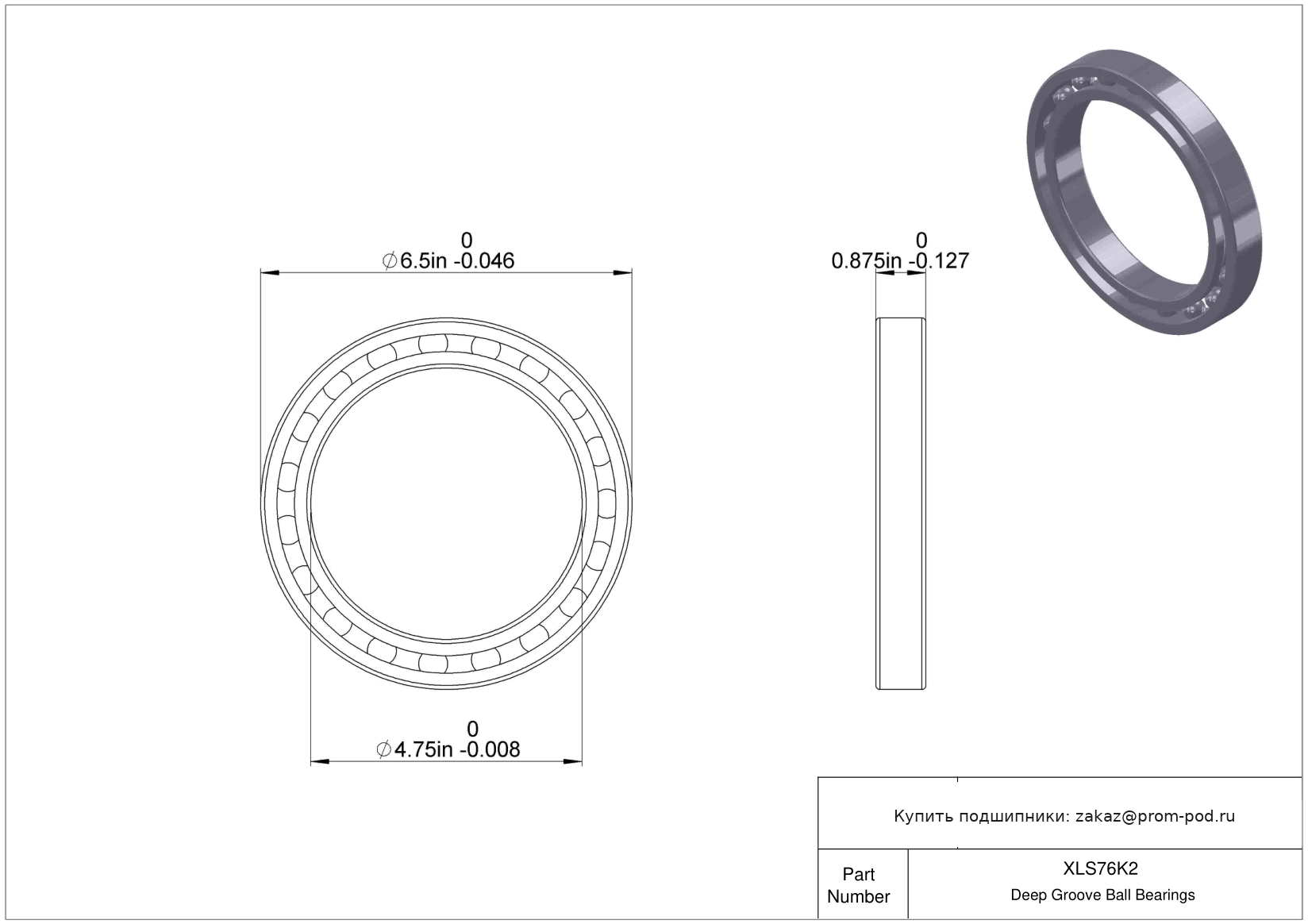

Шариковый подшипник XLS76K2

• SC2451C3

  Специальные однорядные шарикоподшипники. Внутренний зазор больше нормального.

• XLS4-3/4

  Однорядный, раззенкованное наружное кольцо, радиально-упорный шарикоподшипник 15°, размер в дюймах.

• XLS4-3/4AC3

Timken Fafnir Imperial — категория крупных однорядных радиальных шариковых подшипников дюймового исполнения, включающая серии XLS и BIC. Подшипники рассчитаны прежде всего на восприятие радиальных нагрузок, а конструкция с глубокими дорожками качения также позволяет воспринимать осевые нагрузки в обоих направлениях.

Конструктивные особенности

дюймовая система размеров;
однорядная шариковая конструкция;
глубокие дорожки качения внутреннего и наружного колец;
серии XLS и BIC для крупных посадочных размеров;
кольца и шарики из хромистой подшипниковой стали;
в отдельных исполнениях используется сепаратор из нержавеющей стали 300-й серии;
грузоподъемность, допустимая скорость и размеры определяются конкретным обозначением подшипника.

Основные преимущества

возможность работы с высокими радиальными нагрузками;
восприятие ограниченных осевых нагрузок в обоих направлениях;
крупные дюймовые размеры для тяжелого промышленного оборудования;
простая и надежная однорядная конструкция;
возможность применения при сравнительно высоких скоростях для подшипников такого типа;
широкий выбор типоразмеров XLS и BIC.

Где применяется

Крупные подшипники Fafnir Imperial используются в промышленном оборудовании, где необходим радиальный шариковый подшипник большого диаметра с дюймовыми посадочными размерами. Они подходят для редукторов, промышленного оборудования, энергетических установок, транспортных механизмов, сельскохозяйственных машин и тяжелых приводных узлов при соответствии нагрузки и скорости характеристикам конкретного типоразмера.

Как выбрать подшипник Fafnir Imperial

При подборе необходимо учитывать серию XLS или BIC, диаметр отверстия, наружный диаметр, ширину, динамическую и статическую радиальную грузоподъемность и допустимую частоту вращения. Поскольку размеры задаются в дюймах, особенно важно сверять посадочные размеры по полному номеру подшипника. Например, для XLS80K2 указаны отверстие 5", наружный диаметр около 7" и ширина 1".

Частые вопросы

Что означает Imperial в названии?
Imperial указывает на дюймовую систему размеров подшипника, в отличие от стандартных метрических серий.

Какие серии входят в эту категорию?
К категории крупных дюймовых шариковых подшипников относятся серии XLS и BIC.

Какие нагрузки воспринимают эти подшипники?
Основной является радиальная нагрузка, но глубокая геометрия дорожек качения позволяет подшипнику воспринимать и осевую нагрузку в обоих направлениях.
