Игольчатый роликовый подшипник NA4903-RSR-XL
17325
В наличии
Условия заказа и стоимость
Цена на подшипник NA4903-RSR-XL является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

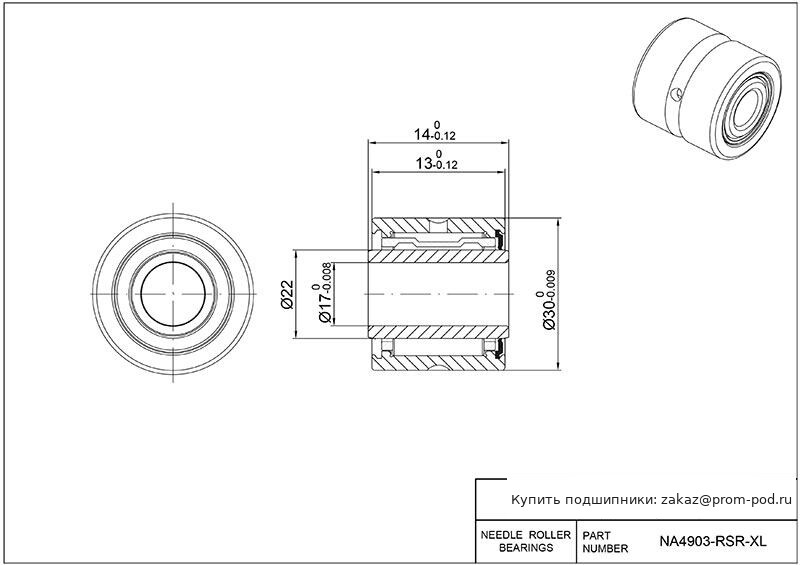

Технические характеристики NA4903-RSR-XL
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 17 мм |
| Внешний диаметр | 30 мм |
| Ширина | 14 мм |
| Основные технические параметры | |
| Номер детали | NA4903-RSR-XL |
| Бренд | INA |
| Система измерений | Метрическая |
| Тип подшипника | Роликовый |
| Направление воспринимаемой нагрузки | Радиальная |
| Конструкция | Однорядный |
| Тип уплотнения | Одноуплотнительный |
| Смазка | Обязательная |
| Тип роликового подшипника | Игольчатый |
| Тип монтажа на вал | Посадка с натягом |
| Допуски | |
| Допуск диаметра отверстия | -0.008 мм до 0 |
| Допуск внешнего диаметра | -0.009 мм до 0 |
| Допуск по ширине | -0.12 мм до 0 |
| Диапазон температур | -20 до 110 °C |
| Материалы | |
| Материал кольца | Сталь |
| Материал сепаратора | Сталь |
| Материал роликов | Сталь |
| Нагрузка | |
| Динамическая радиальная нагрузка | 10.0084 кН |
| Статическая радиальная нагрузка | 11.0093 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Прочие характеристики | |
| Размер фаски | 0.3 мм |
| Максимальная скорость (X1000 об/мин) | 12 |
| Вес | 40 g |
| Серия | С внутренним кольцом |
| F | 22 мм |
| Внутреннее кольцо | Присутствует |
| C | 13 мм |
Таблица модификаций: Игольчатый роликовый подшипник NA4903-RSR-XL
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| NA4903-2RSR-XL | Игольчатый подшипник с внутренним кольцом. | Радиус скруглений, отличный от основного исполнения. Используется для отделения основного номера подшипника от цифрового суффикса. Наружное кольцо с фланцем. Приставной бортик. Составная часть подшипникового узла. |
Похожие подшипники, размер: 17x30x14мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| GE 17 C | Подшипник скольжения | Радиальный шарнирный подшипник базовой метрической серии, требующий технического обслуживания. |
| GE 17 ES | Подшипник скольжения | Радиальный шарнирный подшипник базовой метрической серии, требующий технического обслуживания. Скользящая контактная поверхность сталь/сталь, разъемное наружное кольцо с отверстиями для смазки. |
| GE 17 ES-2RS | Подшипник скольжения | Радиальный шарнирный подшипник базовой метрической серии, требующий технического обслуживания. Уплотнения с двух сторон. Скользящая контактная поверхность сталь/сталь, разъемное наружное кольцо с отверстиями для смазки. |
| GE 17 TXGR | Подшипник скольжения | Радиальный шарнирный подшипник базовой метрической серии, требующий технического обслуживания. Стандартная комплектация, но внутреннее кольцо имеет твердое хромовое покрытие. Лубрикатор. |
| 71903 ACD/HCP4ADGA | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. DG+A. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Тела качения из нитрида кремния. |
| 71903 ACD/HCP4ADT | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Дуплекс пара, схема монтажа тандем. Тела качения из нитрида кремния. |
| 71903 ACD/P4ADBA | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Угол контакта 25 градусов. Дуплекс пара, схема монтажа O спина к спине. |
| 71903 ACD/P4ADBB | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Комплект из четырех подшипников, установленных по схеме спина к спине. |
| 71903 ACD/P4ADBC | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Дуплекс пара, схема монтажа O спина к спине. Угол контакта α=15. |
| 71903 ACD/P4ADBD | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Одиночный подшипник и комплект DD, установленный DB. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. |
| 71903 ACD/P4ADGA | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. DG+A. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). |
| S71903 ACB/HCP4ADGA | Радиально-упорный шариковый подшипник | Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+A. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Угол контакта α=25, высокоскоростные, тип B. Тела качения из нитрида кремния. |
| S71903 ACD/HCP4ADGA | Радиально-упорный шариковый подшипник | Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. DG+A. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Тела качения из нитрида кремния. |
| S71903 CD/P4ADGA | Радиально-упорный шариковый подшипник | Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+A. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 71903 CE/HCP4ADBA | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Дуплекс пара, схема монтажа O спина к спине. Тела качения из нитрида кремния. Угол контакта α=15, высокоскоростные, тип E. |
| 71903 CE/HCP4ADGA | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+A. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Тела качения из нитрида кремния. Угол контакта α=15, высокоскоростные, тип E. |
| 71903 CE/HCP4ADT | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Дуплекс пара, схема монтажа тандем. Тела качения из нитрида кремния. Угол контакта α=15, высокоскоростные, тип E. |
| 71903 CE/HCP4AHDT | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Дуплекс пара, схема монтажа тандем. Тела качения из нитрида кремния. Угол контакта α=15, высокоскоростные, тип E. Тяжелый предварительный натяг. |
| 71903 CE/HCPA9ADGA | Радиально-упорный шариковый подшипник | DG+A. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Угол контакта 25 градусов. Тела качения из нитрида кремния. Обозначение суффикса для немонтируемого сменного подшипникового вкладыша. Угол контакта α=15, высокоскоростные, тип E. |
| 71903 CE/HCPA9ADT | Радиально-упорный шариковый подшипник | Два подшипника PumPac A в тандеме. Угол контакта 25 градусов. Тела качения из нитрида кремния. Угол контакта α=15, высокоскоростные, тип E. Уплотнение с одной стороны. |
Промышленный игольчатый подшипник NA4903-RSR-XL — представитель класса высокоточных узлов качения, рассчитанных на работу под воздействием экстремальных радиальных нагрузок в условиях жестких пространственных ограничений.
В отличие от стандартных штампованных аналогов, данный сверхпрочный игольчатый роликовый подшипник с механической обработкой выполнен из цельноточеного массивного кольца. Повышенная жесткость конструкции обеспечивает стойкость к динамическим ударам, вибрациям и изгибающим напряжениям. Прецизионная геометрия длинных тел качения гарантирует максимальную площадь контакта, снижая удельное контактное давление на беговых дорожках и существенно продлевая ресурс работы всего узла.
Преимущества модификации
- Высокая грузоподъемность: Линейный контакт игольчатых роликов максимизирует радиальную жесткость.
- Точность геометрии: Механическая обработка колец гарантирует минимальное биение.
- Стабильность вращения: Оптимизированный сепаратор удерживает ролики при высоких оборотах.
- Долговечность: Высококачественная подшипниковая сталь устойчива к усталостному выкрашиванию.
Этот игольчатый роликовый подшипник NA4903-RSR-XL спроектирован для применения в тяжелонагруженных редукторах, гидравлических насосах, металлообрабатывающих станках и узлах трансмиссий, где критически важна минимальная радиальная высота при максимальной несущей способности. Если техническое задание требует бескомпромиссной надежности, жесткости и долговечности под непрерывной нагрузкой, подшипник роликовый данной серии является оптимальным инженерным решением.
| Тип | Игольчатый роликовый подшипник |
| Обозначение | NA4903-RSR-XL |
| Внутренний диаметр d | 17.00 мм |
| Внешний диаметр D | 30.00 мм |
| Ширина B / Высота H | 14.00 мм |
