Игольчатый роликовый подшипник NA4920-XL
NA4920-XL
В наличии
Цена на подшипник NA4920-XL является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

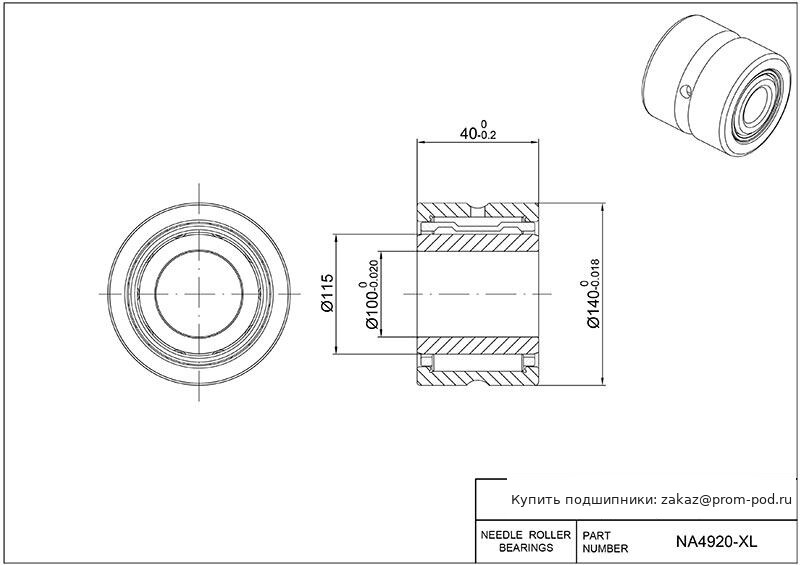

Технические характеристики NA4920-XL
Основные и дополнительные размеры
- Диаметр отверстия
- 100 мм
- Внешний диаметр
- 140 мм
- Ширина
- 40 мм
Основные технические параметры
- Номер детали
- NA4920-XL
- Бренд
- Schaeffler (INA)
- Система измерений
- Метрическая
- Тип подшипника
- Роликовый
- Направление воспринимаемой нагрузки
- Радиальная
- Конструкция
- Однорядный
- Тип уплотнения
- Открытый
- Смазка
- Обязательная
- Тип роликового подшипника
- Игольчатый
- Тип монтажа на вал
- Посадка с натягом
Допуски
- Допуск диаметра отверстия
- -0.02 мм до 0
- Допуск внешнего диаметра
- -0.018 мм до 0
- Допуск по ширине
- -0.2 мм до 0
- Диапазон температур
- -20 до 110 °C
Материалы
- Материал кольца
- Сталь
- Материал сепаратора
- Сталь
- Материал роликов
- Сталь
Нагрузка
- Динамическая радиальная нагрузка
- 32400 lbf
- Статическая радиальная нагрузка
- 60750 lbf
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
Прочие характеристики
- Размер фаски
- 1.1 мм
- Максимальная скорость (X1000 об/мин)
- 4
- Вес
- 1900 g
- Серия
- С внутренним кольцом
- F
- 115 мм
- Внутреннее кольцо
- Присутствует
Таблица модификаций: Игольчатый роликовый подшипник NA4920-XL
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| NA4920UU | Игольчатый подшипник с внутренним кольцом. | Упорный подшипник одностороннего действия с самоустанавливающейся шайбой. Внешнее кольцо с двумя фланцами, неразборное. |
| NA4920U | Игольчатый подшипник с внутренним кольцом. | Упорный подшипник одностороннего действия с самоустанавливающейся шайбой. |
| NA4920 | Игольчатый подшипник с внутренним кольцом. | Основное исполнение. |
| NNC 4920 CV | Двухрядный цилиндрический роликовый подшипник с полной засыпкой роликами без сепаратора со стопорным кольцом на наружном кольце. | Модифицированная внутренняя конструкция, полный комплект роликов. |
| NNCF 4920 CV | Двухрядный цилиндрический роликовый подшипник с полной засыпкой роликами без сепаратора, тремя бортами на внутреннем кольце и одним на наружном. | Модифицированная внутренняя конструкция, полный комплект роликов. |
| NNCL 4920 CV | Двухрядный цилиндрический роликовый подшипник с полной засыпкой роликами без сепаратора и гладким наружным кольцом. | Модифицированная внутренняя конструкция, полный комплект роликов. |
| NNU 4920 B/SPW33 | Двухрядный цилиндрический роликоподшипник. | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Повышенный класс допуска для цилиндрических роликоподшипников с коническим отверстием. 35 градусов угол контакта. |
Похожие подшипники, размер: 100x140x40мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 71920 ACE/P4ADBB | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Комплект из четырех подшипников, установленных по схеме спина к спине. Угол контакта α=25, высокоскоростные, тип E. |
| 71920 ACE/P4ADGA | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+A. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Угол контакта α=25, высокоскоростные, тип E. |
| 71920 CB/HCP4ADGA | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+A. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Тела качения из нитрида кремния. Нормальное обозначение осевого люфта для сдвоенных подшипников. |
| 71920 CD/HCP4ADGA | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+A. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Тела качения из нитрида кремния. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 71920 CD/P4ADBA | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Дуплекс пара, схема монтажа O спина к спине. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 71920 CD/P4ADBB | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Комплект из четырех подшипников, установленных по схеме спина к спине. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 71920 CD/P4ADBC | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Дуплекс пара, схема монтажа O спина к спине. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Угол контакта α=15. |
| 71920 CD/P4ADFB | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Дуплекс пара, схема монтажа X лицом к лицу. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Угол контакта α=40. |
| 71920 CD/P4ADGA | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+A. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 71920 CD/P4ADGB | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+B. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Средний преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 71920 CE/HCP4ADGA | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+A. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Тела качения из нитрида кремния. Угол контакта α=15, высокоскоростные, тип E. |
| 71920 CE/HCP4ADT | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Дуплекс пара, схема монтажа тандем. Тела качения из нитрида кремния. Угол контакта α=15, высокоскоростные, тип E. |
| 71920 CE/P4ADBB | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Комплект из четырех подшипников, установленных по схеме спина к спине. Угол контакта α=15, высокоскоростные, тип E. |
| 71920 CE/P4ADGA | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+A. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Угол контакта α=15, высокоскоростные, тип E. |
| 71920 ACD/HCP4ALDGA | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. DG+A. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Тела качения из нитрида кремния. Легкий предварительный натяг. |
| 71920 ACD/P4ADBA | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Угол контакта 25 градусов. Дуплекс пара, схема монтажа O спина к спине. |
| 71920 ACD/P4ADBB | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Комплект из четырех подшипников, установленных по схеме спина к спине. |
| 71920 ACD/P4ADGA | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. DG+A. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). |
| 71920 ACD/P4ADGB | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. DG+B. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Средний преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). |
| 71920 ACD/P4ADGC | Радиально-упорный шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. DG+C. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Средний преднатяг (серии 719 D, 70 D и 72 D) или Большой преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). |
Промышленный игольчатый подшипник NA4920-XL — представитель класса высокоточных узлов качения, рассчитанных на работу под воздействием экстремальных радиальных нагрузок в условиях жестких пространственных ограничений.
В отличие от стандартных штампованных аналогов, данный сверхпрочный игольчатый роликовый подшипник с механической обработкой выполнен из цельноточеного массивного кольца. Повышенная жесткость конструкции обеспечивает стойкость к динамическим ударам, вибрациям и изгибающим напряжениям. Прецизионная геометрия длинных тел качения гарантирует максимальную площадь контакта, снижая удельное контактное давление на беговых дорожках и существенно продлевая ресурс работы всего узла.
Преимущества модификации
- Высокая грузоподъемность: Линейный контакт игольчатых роликов максимизирует радиальную жесткость.
- Точность геометрии: Механическая обработка колец гарантирует минимальное биение.
- Стабильность вращения: Оптимизированный сепаратор удерживает ролики при высоких оборотах.
- Долговечность: Высококачественная подшипниковая сталь устойчива к усталостному выкрашиванию.
Этот игольчатый роликовый подшипник NA4920-XL спроектирован для применения в тяжелонагруженных редукторах, гидравлических насосах, металлообрабатывающих станках и узлах трансмиссий, где критически важна минимальная радиальная высота при максимальной несущей способности. Если техническое задание требует бескомпромиссной надежности, жесткости и долговечности под непрерывной нагрузкой, подшипник роликовый данной серии является оптимальным инженерным решением.
| Тип | Игольчатый роликовый подшипник |
| Обозначение | NA4920-XL |
| Внутренний диаметр d | 100.00 мм |
| Внешний диаметр D | 140.00 мм |
| Ширина B / Высота H | 40.00 мм |
