Шариковый подшипник 689HZZ A5

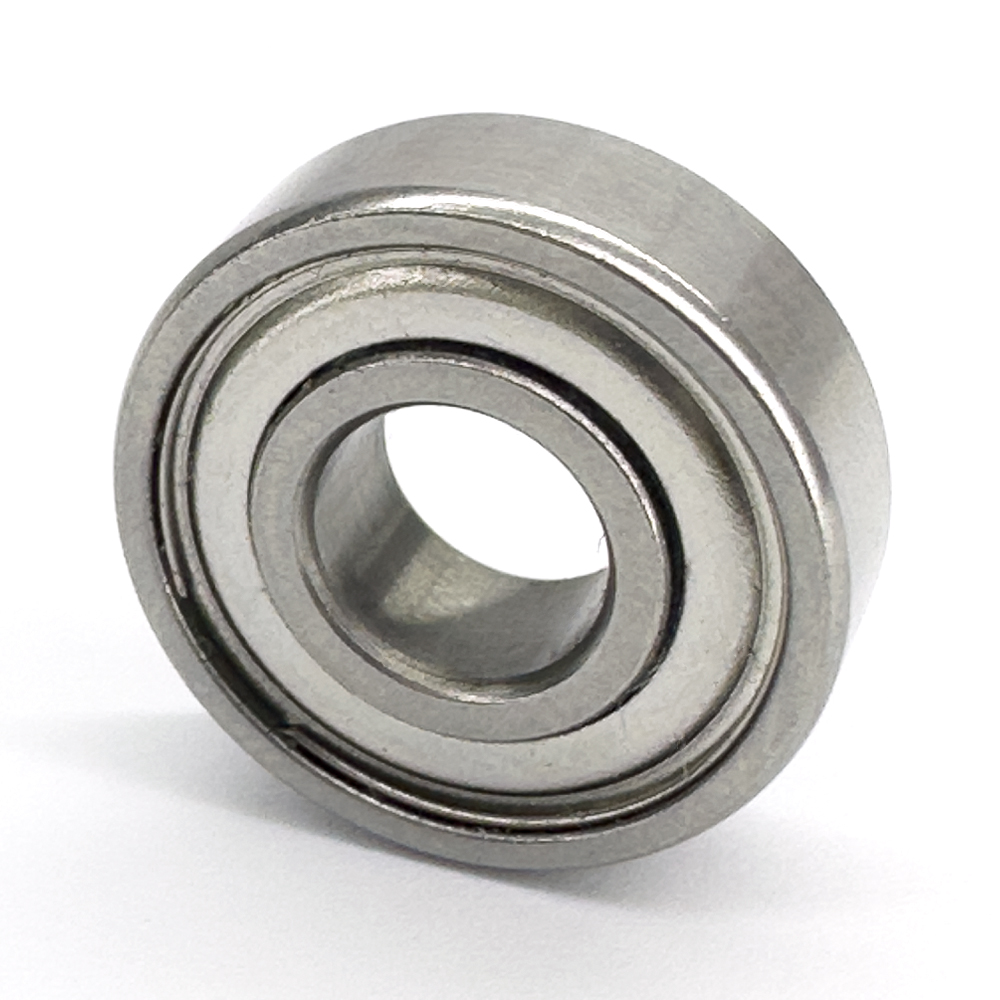

Фото 689HZZ A5

689HZZ A5

В наличии

Миниатюрный шариковый подшипник DYNAROLL метрического размера, радиально-упорный шарикоподшипник с углом контакта α=25

Размер: 9x17x5 мм

Цена по запросу

Заказать

Условия заказа и стоимость

Цена на подшипник 689HZZ A5 является расчетной и зависит от следующих факторов:

  • Производитель (бренд)
  • Наличие на складе в Москве
  • Модификация и технические допуски
  • Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей

Для уточнения актуальной цены и наличия:

+7 (499) 229 4033 zakaz@prom-pod.ru

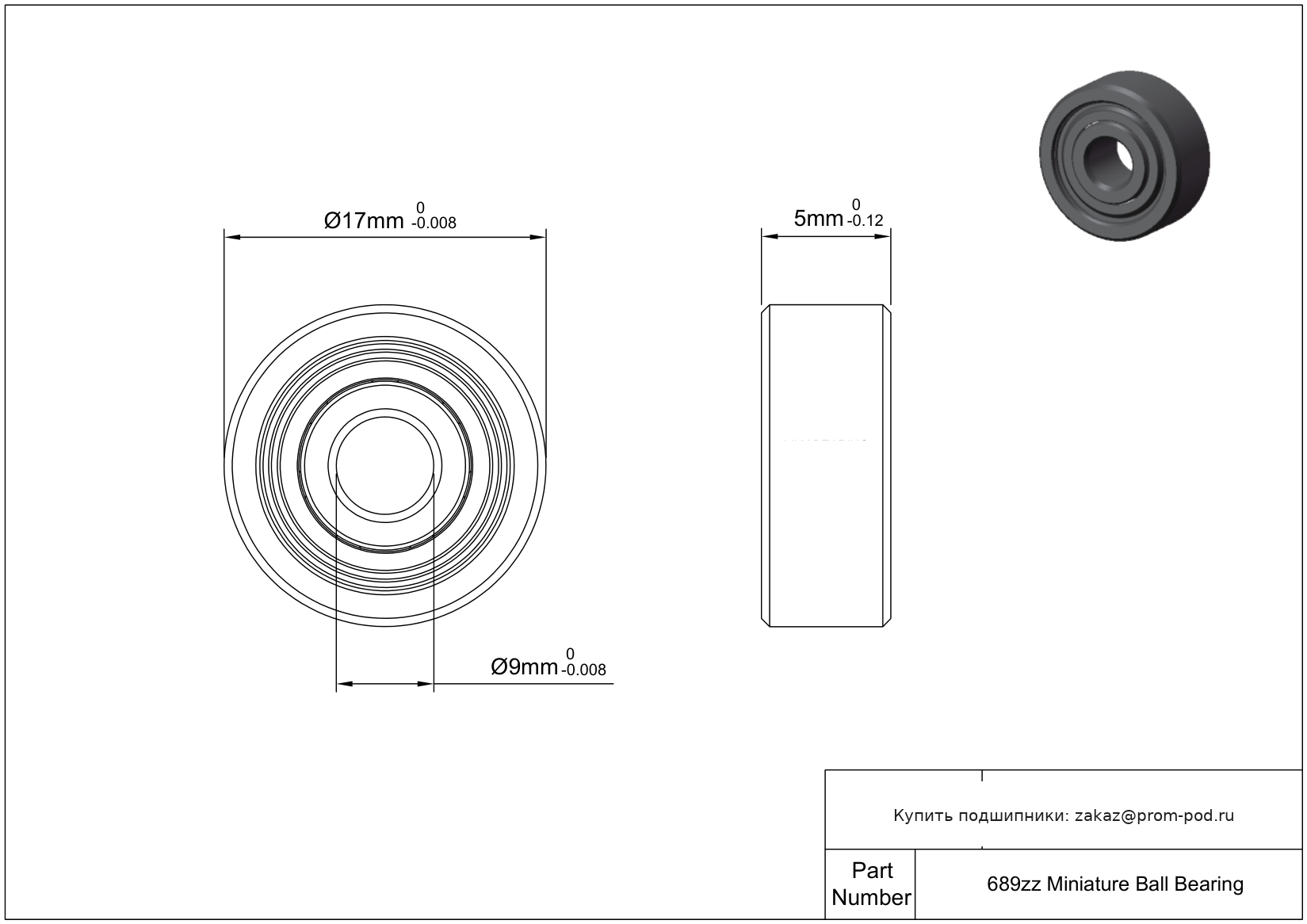

Чертеж 689HZZ A5

Технические характеристики 689HZZ A5

Основные и дополнительные размеры

Диаметр отверстия
9 mm
Внешний диаметр
17 mm
Ширина
5 mm

Основные технические параметры

Номер детали
689HZZ A5
Бренд
DYNAROLL
Система измерений
Метрическая
Тип подшипника
Шариковый
Для направления нагрузки
Радиальная
Конструкция
Однорядный
Тип уплотнения
С экранами
Смазка
Обязательная
Тип внутреннего кольца
Стандартный
Тип монтажа на вал
Посадка с натягом

Допуски

Допустимость диаметра отверстия
-0.008mm до 0
Допуск внешнего диаметра
-0.008mm до 0
Допуск по ширине
-0.12mm до 0
Диапазон температур
-30° to 110 °C

Материалы

Материал кольца
440C Stainless Steel
Материал шара
440C Stainless Steel
Материал сепаратора
300 Series Stainless Steel
Материал защитного кожуха
300 Series Stainless Steel

Нагрузка

Динамическая радиальная нагрузка
254 lbf
Статическая радиальная нагрузка
120 lbf

Сертификация и стандарты

Регламент RoHS
«Соответствует требованиям»
Регламент REACH
«Соответствует требованиям»

Прочие характеристики

Максимальная скорость (X1000 об/мин)
36
Вес
4.38 g
Рейтинг ABEC
ABEC5 (Available in ABEC3/5/7)
Радиальный зазор
0.002mm до 0.013mm
Диаметр шара
2 mm
Количество шариков
11
Радиальный зазор торговая норма
MC3 ?Available in MC1/2/4/5/6)

Модификации 689HZZ A5

  • S689 2rs

    Шарики и кольца из материала AISI 440C. Уплотнение с обеих сторон, NBR.

  • S689zz

    Шарики и кольца из материала AISI 440C. Два уплотнителя из синтетического каучука.

  • 689 2RS

    Уплотнение с обеих сторон, NBR.

  • SMR689C-YUU/C3 NB2

    S+MR. Внутренний зазор больше нормального. Уплотнение типа Synchro Seal с двух сторон. Специальное уплотнение, которое подходит для низкмх крутящих моментов. Материал-тефлон наполненный стекловолокном. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Одинарные манжетные уплотнения - стандарт. Штампованный латунный сепаратор.

  • SMR689C-UU #3 L55

    S+MR. Уплотнение типа Synchro Seal с двух сторон. Специальное уплотнение, которое подходит для низкмх крутящих моментов. Материал-тефлон наполненный стекловолокном. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Одно механическое уплотнение.

  • MR689C-2RU TH9/C3 L55

    Тип подшипника: Метрический специальный. Бесконтактное уплотнение с двух сторон. Внутренний зазор больше нормального. Сепаратор из текстолита, ценрируемый по шарикам. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Одно механическое уплотнение.

  • SMR689C-YZZ #5 NB2

    S+MR. Два уплотнителя из синтетического каучука. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Одинарные манжетные уплотнения - стандарт. Штампованный латунный сепаратор.

  • SMR689C-2YS NB2

    S+MR. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Одинарные манжетные уплотнения - стандарт. Внешнее самоцентрирование. Штампованный латунный сепаратор.

  • SMR689C-YZZ NB2

    S+MR. Два уплотнителя из синтетического каучука. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Одинарные манжетные уплотнения - стандарт. Штампованный латунный сепаратор.

  • SMR689C-YUU NB2

    S+MR. Уплотнение типа Synchro Seal с двух сторон. Специальное уплотнение, которое подходит для низкмх крутящих моментов. Материал-тефлон наполненный стекловолокном. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Одинарные манжетные уплотнения - стандарт. Штампованный латунный сепаратор.

  • SMR689C-2YS/C3 NB2

    S+MR. Внутренний зазор больше нормального. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Одинарные манжетные уплотнения - стандарт. Внешнее самоцентрирование. Штампованный латунный сепаратор.

  • SMR689C-2OS #7 NB2

    S+MR. Обозначение типа смазки. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Одинарные манжетные уплотнения - стандарт. Внешнее самоцентрирование.

  • MR689C TH9/C3 AF2

    Тип подшипника: Метрический специальный. Угол контакта 25 градусов. Внутренний зазор больше нормального. Сепаратор из текстолита, ценрируемый по шарикам. Массивный сепаратор из нержавеющей стали. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция.

  • SMR689C-2OS #7 AF2

    S+MR. Угол контакта 25 градусов. Массивный сепаратор из нержавеющей стали. Обозначение типа смазки. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Внешнее самоцентрирование.

  • CEZR 689 2RS

    Керамическими шариковый подшипник армированный цирконием. Контактное уплотнение с двух сторон.

  • CESI 689 2RS

    Керамическими шариковый подшипник с силиконовой изоляцией. Контактное уплотнение с двух сторон.

  • CESC 689 2RS

    Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений. Контактное уплотнение с двух сторон.

  • 689-2Z

    Защитная шайба с обеих сторон.

  • 689-2Z-HLN

    Защитная шайба с обеих сторон. Плавающие лабиринтные уплотнения. Одинарные манжетные уплотнения - стандарт. Одно механическое уплотнение.

  • 689HZZP6MC3SRL

    Радиальный зазор 5-10 µm. Два уплотнителя из синтетического каучука. Смазка Multemp SRL с рабочей температурой от -40°F до 266°F (от -40 до 130°C). Точность по классу допуска ISO 6. Плавающие лабиринтные уплотнения. Одно механическое уплотнение.

  • 689HZZ

    Два уплотнителя из синтетического каучука. Плавающие лабиринтные уплотнения.

  • 689H 2RS

    Уплотнение с обеих сторон, NBR. Плавающие лабиринтные уплотнения.

  • F689HZZP6MC3SRL

    Стандартное сечение серии для открытых подшипников (.750x.750). Радиальный зазор 5-10 µm. Два уплотнителя из синтетического каучука. Смазка Multemp SRL с рабочей температурой от -40°F до 266°F (от -40 до 130°C). Точность по классу допуска ISO 6. Плавающие лабиринтные уплотнения. Одно механическое уплотнение.

  • F689HZZ

    Стандартное сечение серии для открытых подшипников (.750x.750). Два уплотнителя из синтетического каучука. Плавающие лабиринтные уплотнения.

  • F689H 2RS

    Стандартное сечение серии для открытых подшипников (.750x.750). Уплотнение с обеих сторон, NBR. Плавающие лабиринтные уплотнения.

  • 689DD

    Шпиндельные подшипники для разнообразных комплектов,схема монтажа-спина к спине. Возможность выдерживать радиальные нагрузки. Осевые нагрузки в двух направлениях. Высокий момент жесткости.

  • W689ZZ

    Шариковый упорный подшипник, однорядный. Однонаправленный, с рифленой поверхностью качения. Легкая дюймовая серия. Два уплотнителя из синтетического каучука.

  • F689HZZ A5

    Стандартное сечение серии для открытых подшипников (.750x.750). Угол контакта 25 градусов. Два уплотнителя из синтетического каучука. Плавающие лабиринтные уплотнения.

  • F689 2rs

    Стандартное сечение серии для открытых подшипников (.750x.750). Уплотнение с обеих сторон, NBR.

  • F689zz

    Стандартное сечение серии для открытых подшипников (.750x.750). Два уплотнителя из синтетического каучука.

Аналоги 689HZZ A5

  • SF9-17
  • CEF9-17ZR
  • CEF9-17SI
  • CEF9-17SC
  • F-FLW689ZZ1

    Защитная пластина из нержавеющей стали с двух сторон подшипника.

  • F-W689ZZ1/1K

    Защитная пластина из нержавеющей стали с двух сторон подшипника.

  • 718/9C
  • 718/9AC
  • F9-17

    Стандартное сечение серии для открытых подшипников (.750x.750).

  • L-1790ZZ

    Отверстие для смазки маслом через наружное кольцо с открытой стороны, уплотнение наружного кольца с помощью уплотнительных колец. Два уплотнителя из синтетического каучука.

  • DDL-1790DD

    Шпиндельные подшипники для разнообразных комплектов,схема монтажа-спина к спине. Возможность выдерживать радиальные нагрузки. Осевые нагрузки в двух направлениях. Высокий момент жесткости.

  • DDL-1790ZZ

    Два уплотнителя из синтетического каучука.

  • DDLF-1790ZZ

    Два уплотнителя из синтетического каучука.

  • DDT-1790DSG

    Комплект дуплексных подшипников, универсальный монтаж, с требованием предварительного натяга. Обозначение типа смазки.

  • DDT-1790
  • 628/9-2RS1

    Самоустанавливающийся шарикоподшипник с двумя уплотнениями из синтетического каучука.

  • 628/9-2Z

    Защитная шайба с обеих сторон.

  • 628/9-Z

    Подшипник с защитной шайбой с одной стороны.

  • W 628/9-2RS1

    Шариковый упорный подшипник, однорядный. Однонаправленный, с рифленой поверхностью качения. Легкая дюймовая серия. Самоустанавливающийся шарикоподшипник с двумя уплотнениями из синтетического каучука.

  • W 628/9-2Z

    Шариковый упорный подшипник, однорядный. Однонаправленный, с рифленой поверхностью качения. Легкая дюймовая серия. Защитная шайба с обеих сторон.
