Подшипник для корпуса UC205-16MZ20
UC205-16MZ20
В наличии
Условия заказа и стоимость
Цена на подшипник UC205-16MZ20 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

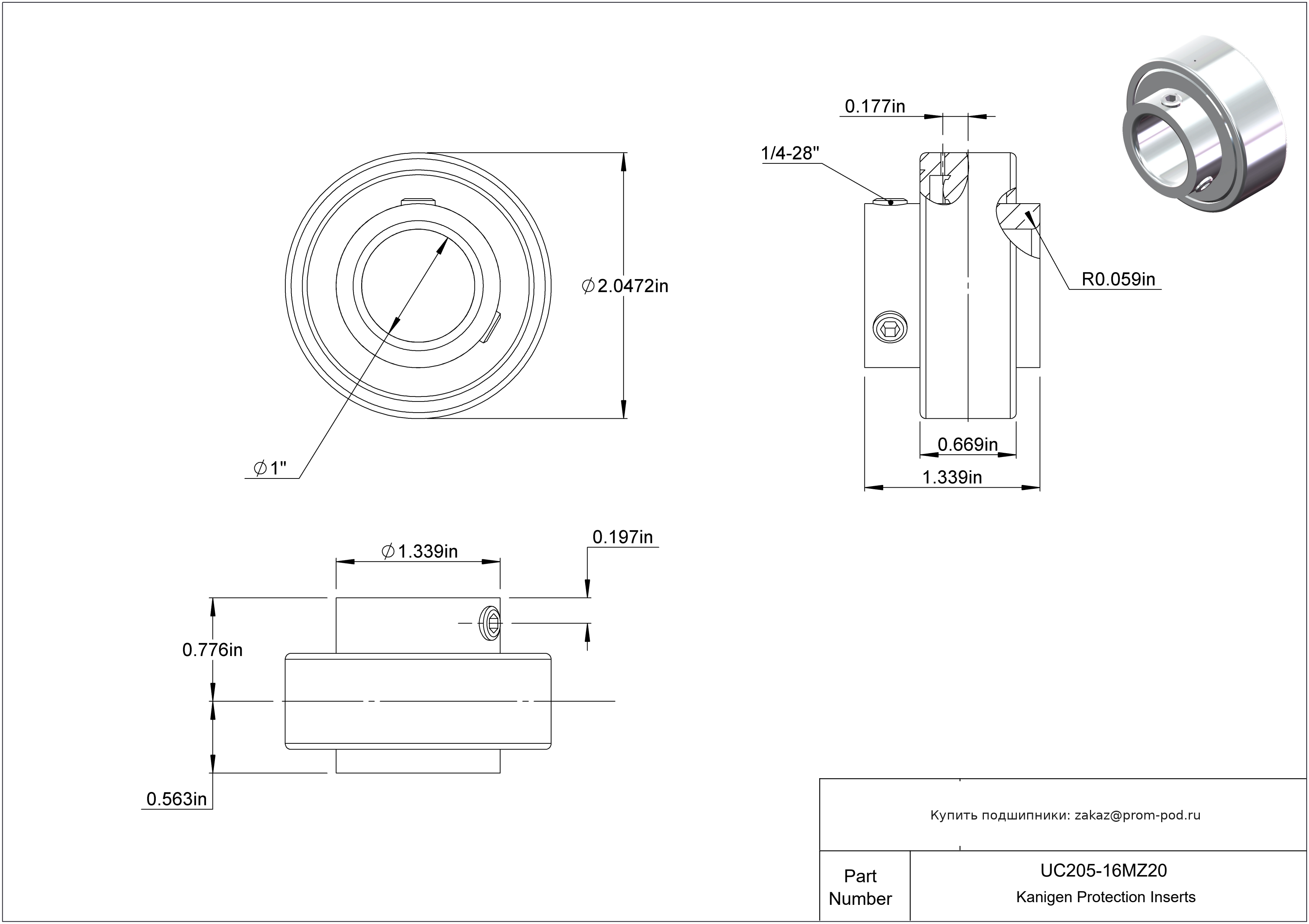

Технические характеристики UC205-16MZ20
Основные и дополнительные размеры
- Диаметр отверстия
- 1
- Внешний диаметр
- 2.0472
- Ширина наружного кольца
- 0.669
- Внешний диаметр внутреннего кольца
- 1.339
- Ширина внутреннего кольца
- 1.339
Основные технические параметры
- Номер детали
- UC205-16MZ20
- Бренд
- AMI
- Система измерений
- Дюйм
- Тип внутреннего кольца
- Широкое внутреннее кольцо
- Смазка
- Заранее смазанный / Возможность повторной смазки
- Тип нагрузки
- Обычная нагрузка
- Тип внешнего кольца
- Spherical O.D.
- Тип уплотнения
- Запатентованные контактные уплотнения с двойной кромкой RF и отбойниками
Допуски
- Диапазон температур
- -30° до 110 °C
Материалы
- Материал подшипника
- Kanigen Protection AISI 52100 Steel
- Материал сепаратора
- Стальной сепаратор
Нагрузка
- Динамическое грузоподъемное значение
- 14.0118 кН
- Статическая грузоподъемность
- 7.9178 кН
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
- Регламент REACH
- «Соответствует требованиям»
Прочие характеристики
- Вес
- 0.42 lb
- Запорный винт
- 120°
- Скос внутреннего кольца
- 0.059
- Расстояние от торца устройства блокировки до центра дорожки качения
- 0.776
- Расстояние между центрами установки
- 0.563
- Расстояние от торца до центра резьбы
- 0.197
- Расстояние до отверстия для смазки
- 0.177
- Винтовое крепление
- 1/4 28
Аналоги UC205-16MZ20
- UE205-16MZ20
- MUC205-16
Подшипник для термопластиковых корпусов из нержавеющей стали, внутреннее кольцо выступает выступает с двух сторон, крепление на валу с помощью стопорных винтов, уплотнение и маслоотражательное кольцо на обеих сторонах.
Похожие подшипники, размер: 25.4x52x16.99мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 07096-07205X | Конический роликовый подшипник | Используется для отделения основного номера подшипника от цифрового суффикса. |
| 07097-07205X | Конический роликовый подшипник | Используется для отделения основного номера подшипника от цифрового суффикса. |
| 07100-07205X | Конический роликовый подшипник | Используется для отделения основного номера подшипника от цифрового суффикса. |
