Высокотемпературный подшипник CESC 6909 2RS
CESC 6909 2RS
В наличии
Цена на подшипник CESC 6909 2RS является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:
Технические характеристики CESC 6909 2RS

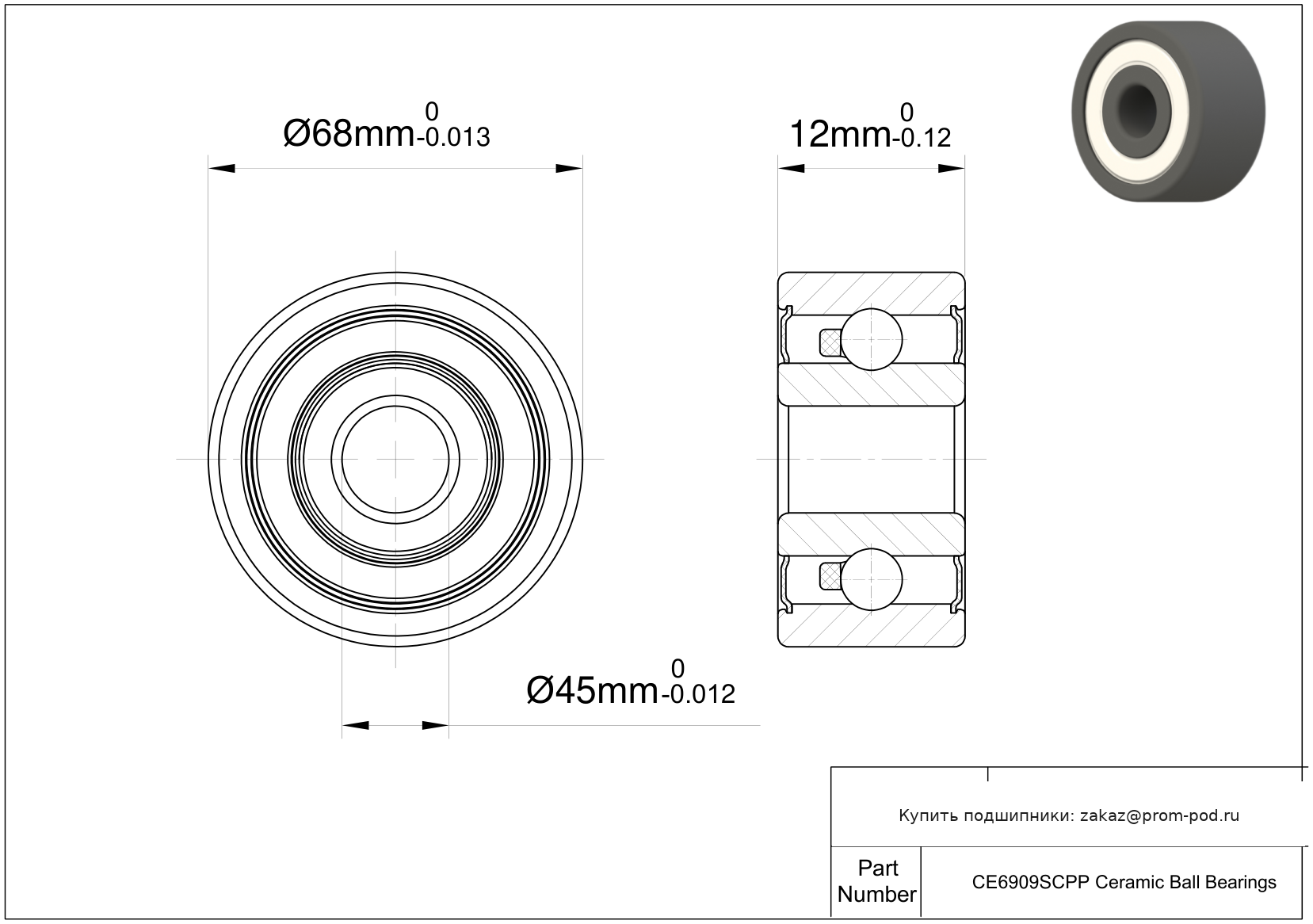

Основные и дополнительные размеры
- Диаметр отверстия
- 45 мм
- Внешний диаметр
- 68 мм
- Ширина
- 12 мм
Основные технические параметры
- Номер детали
- CESC 6909 2RS
- Система измерений
- Метрическая
- Тип подшипника
- Шариковый
- Направление воспринимаемой нагрузки
- Радиальная
- Конструкция
- Однорядный
- Тип уплотнения
- Уплотнённый
- Смазка
- без
- Тип монтажа на вал
- Посадка с натягом
Допуски
- Допуск диаметра отверстия
- -0.012 мм до 0
- Допуск внешнего диаметра
- -0.013 мм до 0
- Допуск по ширине
- -0.12 мм до 0
Материалы
- Материал кольца
- Карбид кремния
- Материал тел качения
- Керамика из карбида кремния
- Материал сепаратора
- PEEK PTFE полный комплект
Нагрузка
- Динамическая радиальная нагрузка (Cr)
- 634 lbf
- Статическая радиальная нагрузка (C0r)
- 490 lbf
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
- Рейтинг ABEC
- ABEC-1
Прочие характеристики
- Максимальная скорость (X1000 об/мин)
- 7
- Радиальный зазор
- 0.006 мм до 0.023 мм
- Радиальный зазор торговая норма
- C0
- Максимальная температура
- 500 °F
Таблица модификаций: Высокотемпературный подшипник CESC 6909 2RS
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| CESC 6909 | Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений. | Основное исполнение. |
| 6909Z | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 6909DDU | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Подшипник с уплотнением по обеим сторонам. |
| 6909ZZCM | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. Сепаратор: Латунь. |
| 6909C3 | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Внутренний зазор больше нормального. |
| 6909ZZC3 | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. |
| 6909ZZC3P5 | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Смещённое поле зазора охватывает верхнюю половину поля C3 и нижнюю половину поля C4. Подшипник с защитными шайбами с двух сторон. |
| 6909LLB | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Бесконтактное (лабиринтное) уплотнение с двух сторон подшипника. |
| 6909LLBC3 | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Бесконтактное (лабиринтное) уплотнение с двух сторон подшипника. Внутренний зазор больше нормального. |
| 6909LLU | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Стандартное контактное нитрильное уплотнение с двух сторон подшипника (от -20 до +120°C). |
| 6909LLUC3/2E | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Подшипники сортируются на две группы в зависимости от допуска внутреннего и наружнего диаметра. Два механических уплотнений. Смазка - Exxon Unirex N3. |
| 6909VV | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Высокоскоростные уплотнения. |
| 6909ZZ/5K | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Смазка: Kyodo Yushi/Multemp (от -40 до +150°C). Подшипник с защитными шайбами с двух сторон. |
| 6909LLUC3 | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Подшипники сортируются на две группы в зависимости от допуска внутреннего и наружнего диаметра. Два механических уплотнений. |
| 6909ZZNR | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 6909ZZP5 | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Подшипник с защитными шайбами с двух сторон. Точность размеров и хода в соответствии с классом допуска ISO 5. |
| F6909ZZ | Стандартное сечение серии для открытых подшипников (.750x.750). | Подшипник с защитными шайбами с двух сторон. |
| SF6909ZZ | Специальные однорядные радиально-упорные шарикоподшипники. | Подшипник с защитными шайбами с двух сторон. |
| F6909 | Стандартное сечение серии для открытых подшипников (.750x.750). | Основное исполнение. |
| SF6909 | Специальные однорядные радиально-упорные шарикоподшипники. | Основное исполнение. |
| 6909zz | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Подшипник с защитными шайбами с двух сторон. |
| CEZR 6909 2RS | Керамическими шариковый подшипник армированный цирконием. | Резиновые уплотнения с обеих сторон подшипника. |
| S6909 2rs | Шарики и кольца из материала AISI 440C. | Резиновые уплотнения с обеих сторон подшипника. |
| S6909zz | Шарики и кольца из материала AISI 440C. | Подшипник с защитными шайбами с двух сторон. |
| 6909 | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Основное исполнение. |
| 6909 2RS | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Резиновые уплотнения с обеих сторон подшипника. |
| 6909C | Высокотемпературный подшипник из карбида кремния MAX 1200°C | Угол контакта α=15. |
| SMR6909C-2YS/C3 NB2 | Высокоточный миниатюрный гибридный шариковый подшипник с керамическими шариками и кольцами из нержавеющей стали. | Внутренний зазор больше нормального. Сепаратор: Высококачественная сталь. Тип сепаратора: сепаратор из полиамидной смолы. Угол контакта α=15. Угол контакта α=40. Канавка для стопорного кольца в наружном кольце. |
| MR6909C-ZZ/C3 MG2 | Миниатюрный радиальный шариковый подшипник метрической серии со специальными нестандартными габаритными размерами. | Тип смазки: Exxon Beacon 325. Внутренний зазор больше нормального. Подшипник с защитными шайбами с двух сторон. Сепаратор: Латунь. Угол контакта α=15. |
| MR6909C-2RS/C3 MG2 | Миниатюрный радиальный шариковый подшипник метрической серии со специальными нестандартными габаритными размерами. | Резиновые уплотнения с обеих сторон подшипника. Тип смазки: Exxon Beacon 325. Внутренний зазор больше нормального. Сепаратор: Латунь. Угол контакта α=15. |
Аналоги CESC 6909 2RS
- SS71909 2RS
Резиновые уплотнения с обеих сторон подшипника.
- 61909C
Угол контакта α=15.
- 61909-ZZ
Подшипник с защитными шайбами с двух сторон.
- 61909-2RS
Резиновые уплотнения с обеих сторон подшипника.
- 61909-C3
Внутренний зазор больше нормального.
- 61909-ZZ-C3
Внутренний зазор больше нормального. Подшипник с защитными шайбами с двух сторон.
- 61909-2RS-C3
Резиновые уплотнения с обеих сторон подшипника. Внутренний зазор больше нормального.
- 61909-2RZ-C3
Уплотнения с двух сторон (для серии KH). Внутренний зазор больше нормального.
- 61909-2RSR
Подшипник с контактными уплотнениями с двух сторон, в случае двухрядных радиально-упорных шарикоподшипников - без канавки на внутреннем кольце.
- 61909-2RSR-C3
Подшипник с контактными уплотнениями с двух сторон, в случае двухрядных радиально-упорных шарикоподшипников - без канавки на внутреннем кольце. Внутренний зазор больше нормального.
- 61909-2Z-HLC
Подшипник с защитными шайбами с двух сторон. Тяжелый предварительный натяг. Угол контакта α=15. Легкий предварительный натяг.
- 61909
- 61909-2RS1
Подшипники с радиально-осевым контактным уплотнительным кольцом из синтетического каучука с обеих сторон.
- 61909-2RZ
Уплотнения с двух сторон (для серии KH).
- 61909-2RS1/C3GJN
Подшипники с радиально-осевым контактным уплотнительным кольцом из синтетического каучука с обеих сторон. Обозначение типа смазки. Внутренний зазор больше нормального. Канавка для стопорного кольца в наружном кольце.
- 61909-2RS1/W64
Подшипники с радиально-осевым контактным уплотнительным кольцом из синтетического каучука с обеих сторон. Короноидальный сепаратор.
- W 61909
Шариковый упорный подшипник, однорядный. Однонаправленный, с рифленой поверхностью качения. Легкая дюймовая серия.
- W 61909-2RS1
Шариковый упорный подшипник, однорядный. Однонаправленный, с рифленой поверхностью качения. Легкая дюймовая серия. Подшипники с радиально-осевым контактным уплотнительным кольцом из синтетического каучука с обеих сторон.
- W 61909-2Z
Шариковый упорный подшипник, однорядный. Однонаправленный, с рифленой поверхностью качения. Легкая дюймовая серия. Подшипник с защитными шайбами с двух сторон.
- SS71909
Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения.
Высокотемпературный подшипник из карбида кремния MAX 1200°C предназначен для эксплуатации в экстремально горячих и агрессивных средах, где применение обычных стальных подшипников невозможно. Кольца и тела качения изготавливаются из карбида кремния (SiC) — керамического материала, устойчивого к сильному нагреву и коррозионному воздействию.
Подшипники этой категории могут применяться при температурах до +1200°C в соответствующем конструктивном исполнении. Они востребованы в печном, термическом и специальном оборудовании, а также в установках, где одновременно присутствуют высокая температура и химически активная среда.
Почему используется карбид кремния
При экстремальном нагреве возможности традиционных подшипниковых сталей и обычных смазочных материалов сильно ограничиваются. Карбид кремния позволяет создать подшипниковый узел, рассчитанный на значительно более высокую температуру без использования стандартной стальной конструкции.
Помимо термостойкости, SiC отличается высокой твердостью и стойкостью к коррозии. Благодаря этому такие подшипники подходят не только для горячих зон, но и для оборудования, работающего в неблагоприятной химической среде.
Характерные особенности
- максимальная температура для соответствующих исполнений — до +1200°C;
- кольца из карбида кремния;
- керамические шарики из карбида кремния;
- высокая стойкость к воздействию температуры;
- повышенная устойчивость к коррозионным средам;
- возможность эксплуатации без традиционной пластичной смазки;
- открытые исполнения для особо высокотемпературных условий;
- метрические и дюймовые типоразмеры.
Работа без обычной смазки
При температурах в несколько сотен градусов стандартные масла и пластичные смазки быстро теряют рабочие свойства. В подшипниках из карбида кремния возможно применение конструкции без традиционной смазки, что особенно важно для оборудования с экстремально высокой температурой.
При этом режим эксплуатации необходимо выбирать с учетом скорости вращения и нагрузки. Возможность работы при +1200°C не означает, что подшипник при этой температуре может эксплуатироваться с такими же скоростями и нагрузками, как стандартный стальной аналог.
Где применяются подшипники SiC
- высокотемпературные промышленные печи;
- оборудование для термической обработки;
- печи обжига и сушильные установки;
- производство стекла и керамики;
- металлургическое оборудование;
- вакуумные и специальные технологические установки;
- оборудование с горячими газами и агрессивными средами;
- механизмы, где применение традиционной смазки затруднено или невозможно.
Что важно учитывать при выборе
Подбор высокотемпературного подшипника из карбида кремния начинается с определения реальной температуры непосредственно в месте его установки. Далее учитывают внутренний и наружный диаметры, ширину, радиальную нагрузку, скорость вращения и особенности окружающей среды.
Особое значение имеет конкретное исполнение подшипника. Предельная температура материала и допустимая температура полностью собранного изделия могут различаться из-за сепаратора, уплотнений и других компонентов. Поэтому для эксплуатации вблизи +1200°C необходимо выбирать конструкцию, все элементы которой рассчитаны на соответствующий температурный режим.
Преимущества подшипников MAX 1200°C
- работа при температурах, недоступных большинству стальных подшипников;
- высокая коррозионная стойкость карбида кремния;
- возможность использования в агрессивной рабочей среде;
- отсутствие необходимости в обычной пластичной смазке у соответствующих исполнений;
- высокая твердость керамических рабочих поверхностей;
- применение в специальных технологических и печных установках.
Частые вопросы
Что означает MAX 1200°C?
Это максимальная температура, предусмотренная для соответствующего высокотемпературного исполнения из карбида кремния. Реальный допустимый режим определяется конструкцией конкретного подшипника, нагрузкой, скоростью и материалами дополнительных элементов.
Из карбида кремния сделаны только шарики?
Нет. В полностью керамических исполнениях данной категории из карбида кремния изготавливаются как кольца, так и тела качения.
Нужна ли такому подшипнику смазка?
Высокотемпературные исполнения из SiC могут работать без традиционной смазки. Это одно из важных отличий от многих стальных высокотемпературных подшипников.
Можно ли использовать его в агрессивной среде?
Да. Карбид кремния отличается высокой коррозионной стойкостью, поэтому такие подшипники применяются в условиях, где помимо высокой температуры присутствует воздействие агрессивной среды. Совместимость с конкретным веществом следует проверять отдельно.
Можно ли установить MAX 1200°C вместо обычного подшипника того же размера?
Совпадения размеров недостаточно. Необходимо учитывать нагрузочную способность, скорость, посадки, внутренний зазор и условия работы. Керамический подшипник имеет другие эксплуатационные характеристики, поэтому замену следует выполнять с учетом параметров всего узла.
