Сферический роликовый подшипник SB 22209 C4 W33 SS

Фото SB 22209 C4 W33 SS

SB 22209 C4 W33 SS

В наличии

Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа), радиальный внутренний зазор (ric): c4 > c3, смазочная канавка и три отверстия в наружном кольце, двойное уплотнение, кромки уплотнений наружу

Размер: 45x85x23 мм

Цена по запросу

Заказать

Условия заказа и стоимость

Цена на подшипник SB 22209 C4 W33 SS является расчетной и зависит от следующих факторов:

  • Производитель (бренд)
  • Наличие на складе в Москве
  • Модификация и технические допуски
  • Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей

Для уточнения актуальной цены и наличия:

+7 (499) 229 4033 zakaz@prom-pod.ru

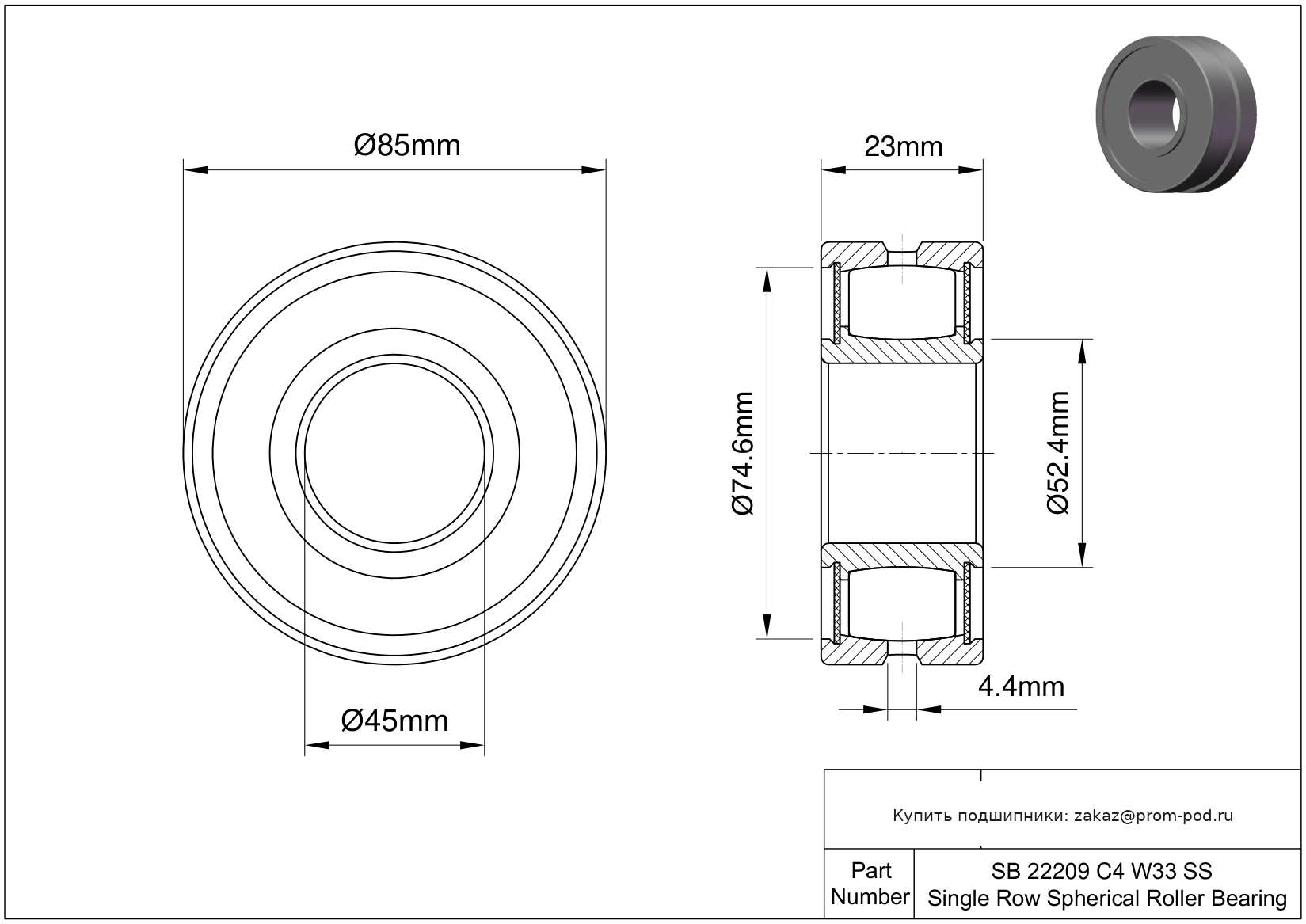

Чертеж SB 22209 C4 W33 SS

Технические характеристики SB 22209 C4 W33 SS

Основные и дополнительные размеры

Диаметр отверстия
45 mm
Внешний диаметр
85 mm
Ширина
23 mm
Ширина канавки для смазки
4.4 mm

Основные технические параметры

Номер детали
SB 22209 C4 W33 SS
Бренд
McGill
Система измерений
Метрическая
Тип подшипника
Роликовый
Для направления нагрузки
Комбинированная
Конструкция
Однорядный
Тип уплотнения
Двойное уплотнение
Смазка
Смазочный канал и отверстие
Тип роликового подшипника
Сферический
Тип отверстия
Цилиндрическое

Допуски

Диапазон температур
-30° to 150 °C

Материалы

Материал кольца
Хромистая сталь
Материал сепаратора
Сталь
Материал роликов
Хромированная сталь

Нагрузка

Динамическая радиальная нагрузка
17917 lbf

Сертификация и стандарты

Регламент REACH
«Соответствует требованиям»

Прочие характеристики

Максимальная скорость (X1000 об/мин)
5.6
Вес
1.3 lb
Радиальный зазор
C4
Диаметр упорной поверхности вала
52.4 mm
Диаметр плеча корпуса
74.6 mm
Угловое несоответствие
2 °
Метод установки
Крепление на валу

Модификации SB 22209 C4 W33 SS

  • SB 22209K W33 SS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу. Коническое отверстие (1:12 по диаметру).

  • SB 22209 C3 W33 SS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше нормального. Двойное уплотнение, кромки уплотнений наружу.

  • SB 22209 W33 YSS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу. Измененный размер вала - не взаимозаменяем.

  • SB 22209 W33 SS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу.

  • SB 22209 W33

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце.

  • SB 22209 W33 S

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Защита поверхности - либо фосфатированная, либо с покрытием MoS2.

  • SB 22209 C4 W33 YS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше С3. Защита поверхности - либо фосфатированная, либо с покрытием MoS2. Измененный размер вала - не взаимозаменяем.

  • SB 22209 C3 W33 S

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше нормального. Защита поверхности - либо фосфатированная, либо с покрытием MoS2.

  • SB 22209 C3 W33

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше нормального.

  • SB 22209 C3 W33 YSS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше нормального. Двойное уплотнение, кромки уплотнений наружу. Измененный размер вала - не взаимозаменяем.

  • SB 22209 W33 TSS VA

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Угол контакта 25 градусов. Двойное уплотнение, кромки уплотнений наружу. Внутренний конструкторский индекс. Внешнее кольцо с двумя стопорными кольцами на I.D. Опускается, если внутреннее кольцо не поставляется.

  • SB 22209K C3 W33 SS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше нормального. Двойное уплотнение, кромки уплотнений наружу. Коническое отверстие (1:12 по диаметру).

  • SB 22209 W33 YS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Защита поверхности - либо фосфатированная, либо с покрытием MoS2. Измененный размер вала - не взаимозаменяем.

  • SB 22209K W33

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Коническое отверстие (1:12 по диаметру).

  • SB 22209 C4 W33

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше С3.

  • SB 22209 C3 W33 YS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше нормального. Защита поверхности - либо фосфатированная, либо с покрытием MoS2. Измененный размер вала - не взаимозаменяем.

  • SB 22209K W33 YSS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу. Коническое отверстие (1:12 по диаметру). Измененный размер вала - не взаимозаменяем.

  • 22209 E

    Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22209 EK

    Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22209 EK/C3

    Внутренний зазор больше нормального. Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22209 E/C3

    Внутренний зазор больше нормального. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22209 EK/C3W64

    Внутренний зазор больше нормального. Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики. Только цилиндрический роликовый подшипник, ролик и сепаратор.

  • 22209 EK/W64

    Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики. Только цилиндрический роликовый подшипник, ролик и сепаратор.

  • 22209 E/C4

    Внутренний зазор больше С3. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22209 E/C2

    Внутренний зазор меньше нормального. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22209 E/W64

    Конструкция повышенной мощности ULTAGE, симметричные ролики. Только цилиндрический роликовый подшипник, ролик и сепаратор.

  • 22209 E/C3 SL-HP

    Паз упорного кольца на стороне подшипника противоположного защитной шайбе. Упорное кольцо в комплекте. Внутренний зазор больше нормального. Конструкция повышенной мощности ULTAGE, симметричные ролики. Уплотнение с одной стороны. Слепое отверстие для штифта в наружном кольце O.D. Опускается, если внутреннее кольцо не поставляется.

  • 22209 EK/C2

    Внутренний зазор меньше нормального. Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22209 E/C3W64

    Внутренний зазор больше нормального. Конструкция повышенной мощности ULTAGE, симметричные ролики. Только цилиндрический роликовый подшипник, ролик и сепаратор.

  • 22209 EK/C4

    Внутренний зазор больше С3. Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики.

Аналоги SB 22209 C4 W33 SS

  • CHCBTF
  • NJ 2209 ECJ

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NJ 2209 ECNJ

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Нейлоновый фиксатор, усиленный стекловолокном. Угол контакта 40 градусов для радиально-упорных типов.

  • NJ 2209 ECP

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.

  • NJ 2209 ECPH

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца.

  • NU 2209 ECJ

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NU 2209 ECP

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.

  • NU 2209 ECPH

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца.

  • NUP 2209 ECP

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.

Похожие подшипники, размер: 45.00x85.00x23.00мм

Товар / АналогТипРасшифровка / Описание
CHCBTF Сферический роликовый подшипник
NJ 2209 ECJ Цилиндрический роликовый подшипник
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.
NJ 2209 ECNJ Цилиндрический роликовый подшипник
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Нейлоновый фиксатор, усиленный стекловолокном. Угол контакта 40 градусов для радиально-упорных типов.
NJ 2209 ECP Цилиндрический роликовый подшипник
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.
NJ 2209 ECPH Цилиндрический роликовый подшипник
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца.
NU 2209 ECJ Цилиндрический роликовый подшипник
Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.
NU 2209 ECP Цилиндрический роликовый подшипник
Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.
NU 2209 ECPH Цилиндрический роликовый подшипник
Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца.
NUP 2209 ECP Цилиндрический роликовый подшипник
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.
