Радиально-упорный шариковый подшипник SS7024
SS7024
В наличии
Цена на подшипник SS7024 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:
Технические характеристики SS7024

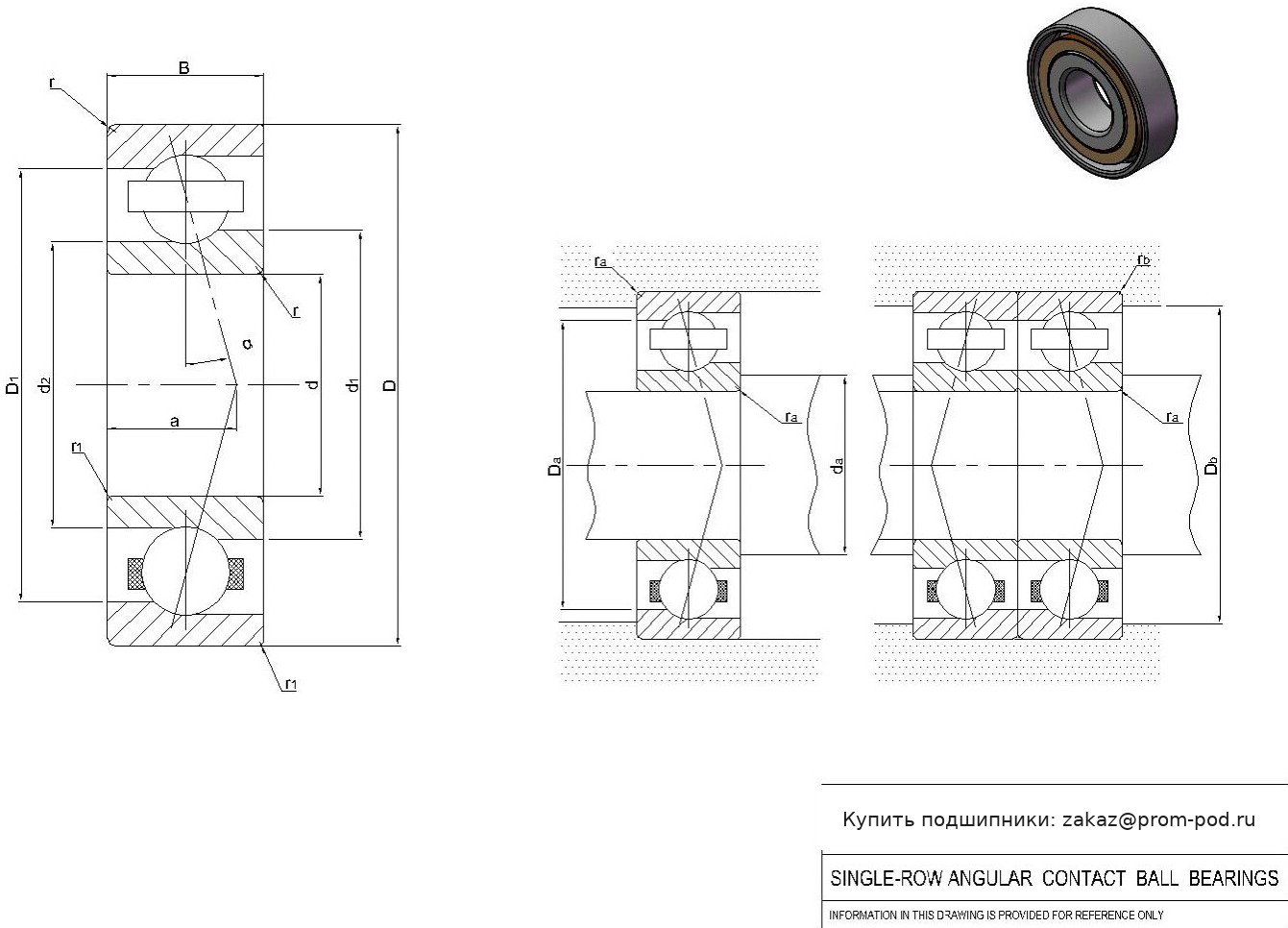

Основные и дополнительные размеры
- Диаметр отверстия
- 120 mm
- Внешний диаметр
- 180 mm
- Ширина
- 28 mm
Основные технические параметры
- Номер детали
- SS7024
- Система измерений
- Метрическая
- Тип подшипника
- Шариковый
- Направление воспринимаемой нагрузки
- Совмещённая радиальная и осевая нагрузка
- Конструкция
- Однорядный
- Тип уплотнения
- Открытый
- Смазка
- Смазанный
Допуски
- Допуск диаметра отверстия
- -0.02 mm до 0
- Допуск внешнего диаметра
- -0.025 mm до 0
- Допуск по ширине
- -0.2 mm до 0
- Диапазон температур
- -30° to 110 °C
Материалы
- Материал кольца
- 440C Stainless Steel
- Материал тел качения
- 440C Stainless Steel
- Материал сепаратора
- Латунная клетка
Нагрузка
- Динамическая радиальная нагрузка
- 17623 lbf
- Статическая радиальная нагрузка
- 18817 lbf
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
- Регламент REACH
- «Соответствует требованиям»
- Рейтинг ABEC
- P6 (ABEC-3)
Прочие характеристики
- Максимальная скорость (X1000 об/мин)
- 4.32
- Вес
- 2.4 kg
- Точка давления (a)
- 77 mm
- Диаметр борта внутреннего кольца (широкий торец)
- 143.6 mm
- Диаметр борта внутреннего кольца (узкий торец)
- 132.95 mm
- Диаметр заплечика наружного кольца (широкий торец) (D1)
- 157.9 mm
- Размер фаски (r1 2)(мин)
- 2 mm
Модификации SS7024
- S7024 CD/HCP4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=15. Тела качения из нитрида кремния.
- 7024 ACDGC/P4A
Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция.
- S7024 CDGB/P4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+B. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Средний преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция.
- S7024 CEGA/HCP4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Угол контакта α=15, высокоскоростные, тип E. Тела качения из нитрида кремния. Обозначение типа смазки.
- S7024 CDGA/P4A
Шарики и кольца из материала AISI 440C. CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра.
- S7024 ACDGC/P4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция.
- S7024 ACDGB/P4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция.
- S7024 ACDGA/P4A
Шарики и кольца из материала AISI 440C. ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра.
- S7024 ACDGA/HCP4A
Шарики и кольца из материала AISI 440C. ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния.
- S7024 ACEGA/P4A
Шарики и кольца из материала AISI 440C. Угол контакта α=25, высокоскоростные, тип E. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Обозначение типа смазки.
- 7024 CDGA/P4A
CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра.
- 7024 CDGA/P4
CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Класс точности P4 соответствует P4S по DIN 628-6.
- 7024 CDGA/HCP4A
CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния.
- 7024 ACEGA/P4A
Угол контакта α=25, высокоскоростные, тип E. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Обозначение типа смазки.
- S7024 CE/HCP4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=15, высокоскоростные, тип E. Тела качения из нитрида кремния.
- 7024 CDGB/P4A
Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+B. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Средний преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция.
- S7024 CB/HCP4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Нормальное обозначение осевого люфта для сдвоенных подшипников.
- S7024 ACE/HCP4A
Шарики и кольца из материала AISI 440C. Угол контакта α=25, высокоскоростные, тип E. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния.
- S7024 ACD/HCP4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Тела качения из нитрида кремния.
- S7024 ACB/HCP4A
Шарики и кольца из материала AISI 440C. Угол контакта α=25, высокоскоростные, тип B. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния.
- S7024 CE/P4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=15, высокоскоростные, тип E.
- S7024 CD/P4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=15.
- S7024 CB/P4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Нормальное обозначение осевого люфта для сдвоенных подшипников.
- S7024 ACE/P4A
Шарики и кольца из материала AISI 440C. Угол контакта α=25, высокоскоростные, тип E. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра.
- S7024 ACD/P4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25.
- S7024 ACB/P4A
Шарики и кольца из материала AISI 440C. Угол контакта α=25, высокоскоростные, тип B. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра.
- 7024 CE/HCP4A
Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=15, высокоскоростные, тип E. Тела качения из нитрида кремния.
- 7024 CD/HCP4A
Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=15. Тела качения из нитрида кремния.
- 7024 CB/HCP4A
Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Нормальное обозначение осевого люфта для сдвоенных подшипников.
- 7024 ACE/HCP4A
Угол контакта α=25, высокоскоростные, тип E. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния.
Аналоги SS7024
- SS7024 2RS
Уплотнение с обеих сторон, NBR.
- S6024
Шарики и кольца из материала AISI 440C.
- S6024 2rs
Шарики и кольца из материала AISI 440C. Уплотнение с обеих сторон, NBR.
- S6024zz
Шарики и кольца из материала AISI 440C. Два уплотнителя из синтетического каучука.
- 6024
- 6024 2RS
Уплотнение с обеих сторон, NBR.
- 6024C
Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция.
- 6024-J20AB-C3
Угол контакта 25 градусов. Внутренний зазор больше нормального. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция. Стальные фиксаторы.
- 6024-2Z/VA208
Угол контакта 25 градусов. Защитная шайба с обеих сторон. Подшипник с бесконтактными уплотнениями на одной стороне.
- CEZR 6024
Керамическими шариковый подшипник армированный цирконием.
- CEZR 6024 2RS
Керамическими шариковый подшипник армированный цирконием. Уплотнение с обеих сторон, NBR.
- CESI 6024
Керамическими шариковый подшипник с силиконовой изоляцией.
- CESI 6024 2RS
Керамическими шариковый подшипник с силиконовой изоляцией. Уплотнение с обеих сторон, NBR.
- CESC 6024
Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений.
- CESC 6024 2RS
Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений. Уплотнение с обеих сторон, NBR.
- 6024-2RSR
Подшипник с контактными уплотнениями с двух сторон, в случае двухрядных радиально-упорных шарикоподшипников - без канавки на внутреннем кольце.
- 6024-2RSR-C3
Подшипник с контактными уплотнениями с двух сторон, в случае двухрядных радиально-упорных шарикоподшипников - без канавки на внутреннем кольце. Внутренний зазор больше нормального.
- 6024-2Z-C3
Внутренний зазор больше нормального. Защитная шайба с обеих сторон.
- 6024-2Z-L100-C3
Массивные латунные сепараторы. Внутренний зазор больше нормального. Защитная шайба с обеих сторон.
- 6024-C3
Внутренний зазор больше нормального.
Похожие подшипники, размер: 120x180x28мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| NU 1024 ML | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NU 1024 M/C3VL2071 | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Символ внутреннего зазора ABMA 3. Варианты смазки: Другое / Вариант. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Приставной бортик. Составная часть подшипникового узла. |
Однорядный радиально-упорный шариковый подшипник SS7024 — это специализированный узловой элемент, спроектированный для эффективной работы в условиях комбинированных нагрузок и агрессивной окружающей среды.
Конструкция подшипника отличается смещением дорожек качения на наружном и внутреннем кольцах относительно друг друга вдоль его оси. Это позволяет изделию воспринимать одновременно радиальные и односторонние осевые нагрузки. Чем больше угол контакта (угол между линией действия суммарного усилия и перпендикуляром к оси вращения), тем выше осевая грузоподъемность узла.
Ключевые конструктивные и эксплуатационные особенности:
Коррозионная стойкость: Использование высококачественной нержавеющей стали (как правило, марок AISI 440C, 95Х18 или их аналогов) гарантирует устойчивость к воздействию влаги, пара, щелочей, кислотных сред и химических реагентов. Подшипник не подвержен питтинговой коррозии и сохраняет геометрию дорожек качения даже при длительном контакте с агрессивными агентами.
Работа на высоких частотах вращения: Благодаря точному профилированию дорожек качения и оптимальной кинематике шариков, подшипник SS7024 демонстрирует минимальное трение и пониженное тепловыделение. Это позволяет использовать его в высокоскоростных шпиндельных узлах и электрооборудовании.
Фиксация вала: Изделие способно жестко фиксировать вал в одном осевом направлении. При необходимости восприятия двусторонних осевых нагрузок подшипники монтажно объединяются в дуплексные пары (схемы «O», «X» или «Тандем»).
Материаловедение и чистота: Нержавеющая сталь проходит специальную вакуумную дегазацию и термообработку для достижения высокой твердости (по шкале Роквелла HRC 58-62) и износостойкости, что минимизирует риски микроскопического выкрашивания материала в зоне контакта.
Области применения:
Благодаря сочетанию устойчивости к коррозии и способности работать под осевым давлением, подшипник из нержавеющей стали SS7024 идеально подходит для:
Оборудования пищевой, перерабатывающей и фарминдустрии, где применяются жесткие регламенты мойки и дезинфекции;
Химических и нефтехимических насосов, мешалок и компрессоров;
Морского транспорта, палубных механизмов и судового оборудования;
Высокоточного лабораторного и медицинского инструментария.
Правильный выбор схемы монтажа, предварительного натяга и типа пластичной или жидкой смазки позволит максимально раскрыть ресурсный потенциал подшипника SS7024 и обеспечить стабильную работу узла без риска преждевременного клина или коррозионного износа.
| Тип | Радиально-упорный шариковый подшипник |
| Обозначение | SS7024 |
| Внутренний диаметр d | 120.00 мм |
| Внешний диаметр D | 180.00 мм |
| Ширина B / Высота H | 28.00 мм |
