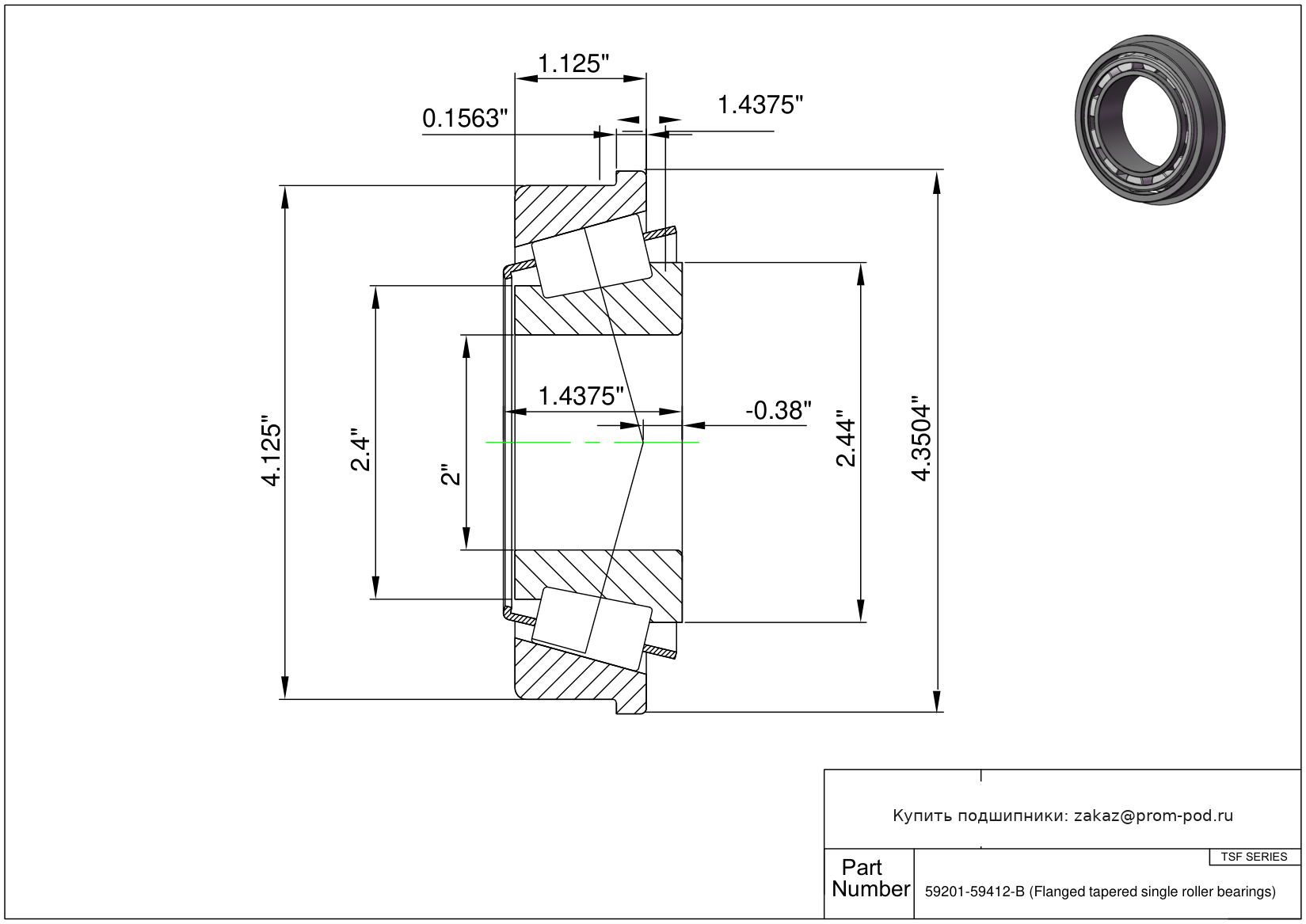

Конический роликовый подшипник 59201-59412-B

• 59200-59412
• 59200-59413
• HM807046-HM807010

  Подшипники среднетяжелой категории эксплуатации. Не взаимозаменяемы с другими внутренними или наружными кольцами того же основного исполнения. Специальное стопорное кольцо на радиальных подшипниках. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения.

• HM807046-HM807010P

  Подшипники среднетяжелой категории эксплуатации. Не взаимозаменяемы с другими внутренними или наружными кольцами того же основного исполнения. Предварительно смазаны. Специальное стопорное кольцо на радиальных подшипниках. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения.

• HM807046-HM807011

  Подшипники среднетяжелой категории эксплуатации. Не взаимозаменяемы с другими внутренними или наружными кольцами того же основного исполнения. Специальное стопорное кольцо на радиальных подшипниках. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения.

• HM807046N-HM807010

  Подшипники среднетяжелой категории эксплуатации. Не взаимозаменяемы с другими внутренними или наружными кольцами того же основного исполнения. Нейлоновый фиксатор, усиленный стекловолокном. Специальное стопорное кольцо на радиальных подшипниках. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения.

• HM807046-HM807010-B

  Подшипники среднетяжелой категории эксплуатации. Не взаимозаменяемы с другими внутренними или наружными кольцами того же основного исполнения. 35 градусов угол контакта. Специальное стопорное кольцо на радиальных подшипниках. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения.

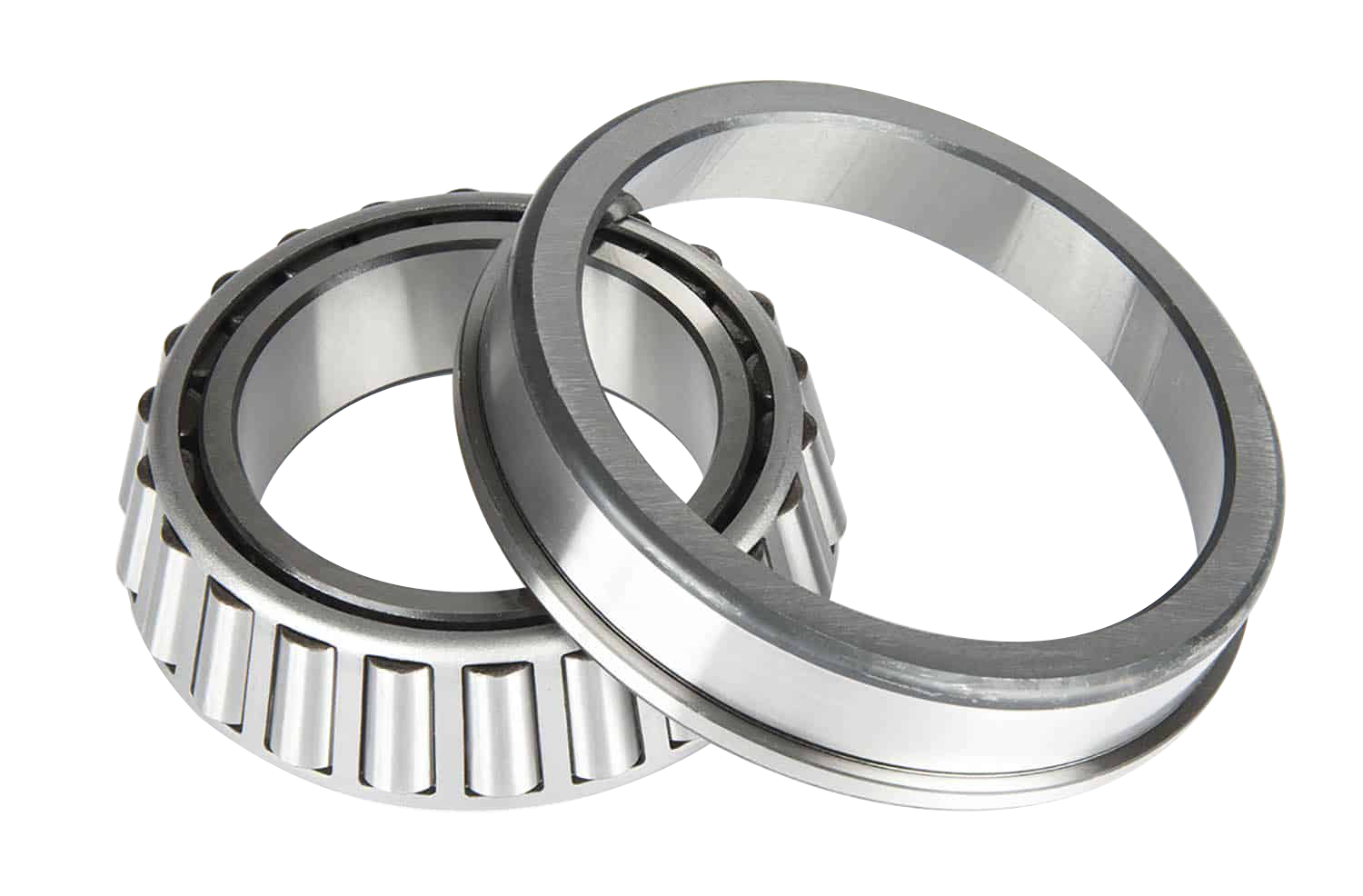

Однорядный конический роликовый подшипник с фланцем дюймовой серии с номером 59201-59412-B воспринимает комбинированные радиальные и осевые нагрузки. Наличие фланца на наружном кольце меняет логику монтажа. Он фиксирует корпус в осевом направлении. Отпадает необходимость проточки внутренних упорных канавок.

Назначение и конструктивные особенности

В основе узла — конические ролики, расположенные под углом к оси вращения. Сепаратор удерживает тела качения на одинаковом расстоянии. Дюймовые размеры соответствуют стандартам ANSI/ABMA и ISO 355.

Фланец — главное отличие этого типа. Он принимает на себя осевые усилия и упрощает сквозную токарную обработку корпуса.

Ключевые элементы узла:

• Внутреннее кольцо оснащено несъемным комплектом роликов и сепаратором.

• Наружное кольцо имеет внешнюю фаску и опорный фланец.

• Штампованный стальной сепаратор или точеный латунный (для тяжелых режимов).

Технические характеристики и работа под нагрузкой

Подшипник разборный. Монтаж внутреннего и наружного колец выполняется раздельно. Радиальный и осевой зазоры регулируются при сборке.

• Направление нагрузки: одностороннее осевое + радиальное.

• Распределительное действие: сила передается по контактной линии под углом $alpha$.

• Тип посадки: дюймовые допуски требуют точной шлифовки вала (классы accuracy 3, 0, 00 по ABMA).

• Дуплексация: установка парой (по схеме «O» или «X») компенсирует двусторонние осевые сдвиги.

При вращении возникает гидродинамическая масляная пленка на торцах роликов. Термообработка стали (обезуглероженный или цементируемый слой) предотвращает усталостное выкрашивание (spalling) при пиковых ударах.

Области применения

Однорядные дюймовые конические роликоподшипники с фланцем применяют в узлах с дефицитом осевого пространства.

1. Редукторы и трансмиссии: фиксация валов без габаритных крышек.

2. Ступицы спецтехники: выдерживают радиальный удар и боковой сдвиг колеса.

3. Лебедки и промышленные барабаны: прямой упор фланца в стенку станины.

4. Сельхозтехника: работа в условиях перекоса и пылевого загрязнения.

Монтаж и обслуживание подшипника 59201-59412-B

При запрессовке усилие передается строго на монтируемое кольцо. Передача монтажного усилия через ролики недопустима — это вызывает бринеллирование (вмятины на дорожках качения).

Преднатяг выставляется с помощью регулировочных прокладок или динамометрической гайки. Ошибки в расчете зазора приводят к перегреву узла за первые 15 минут работы. Используйте пластичные смазки с ЕР-присадками (Extreme Pressure) при высоких нагрузках. Для высокоскоростных узлов предпочтительна циркуляционная масляная смазка.
