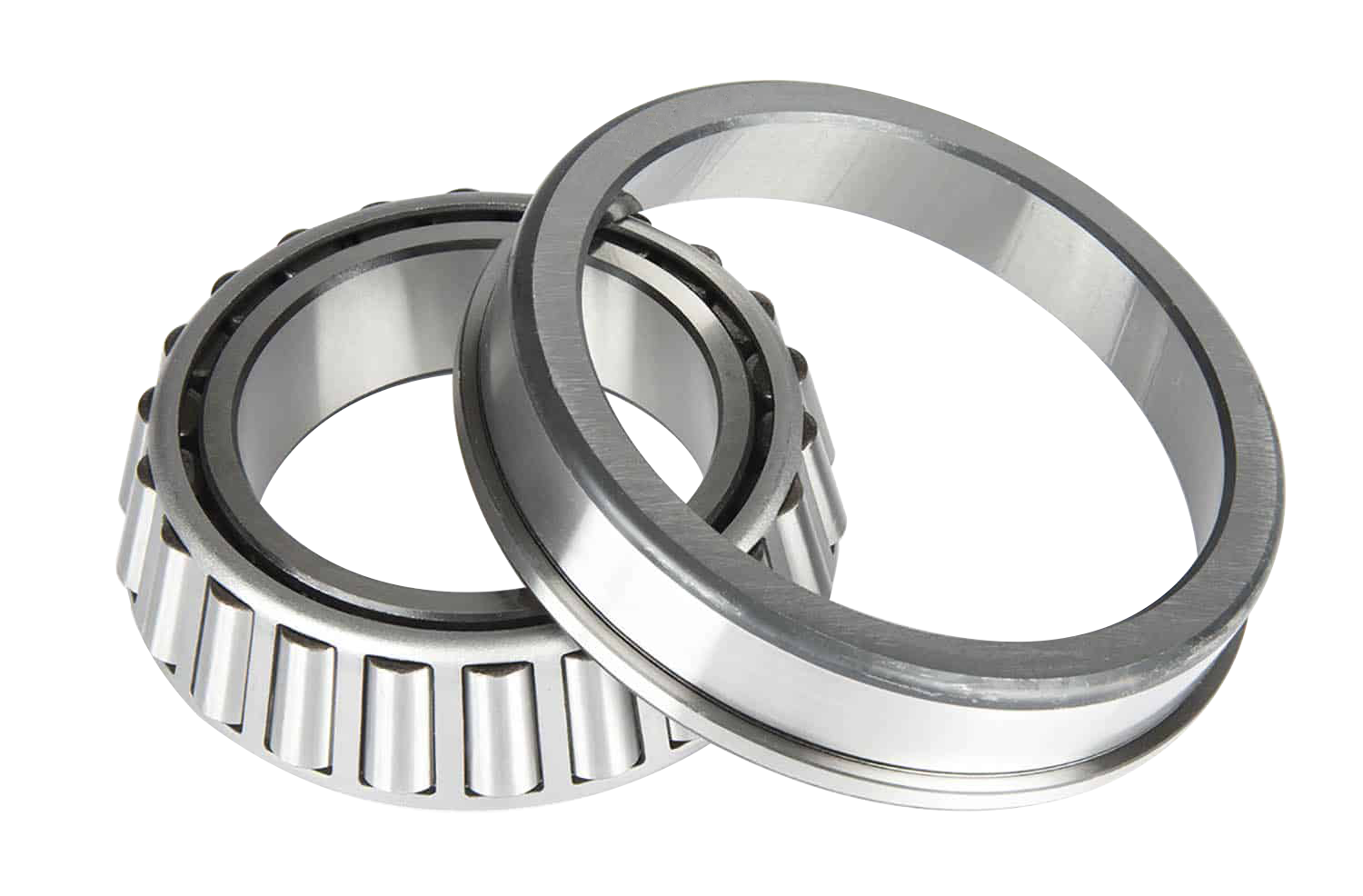

Конический роликовый подшипник X30307-Y30307R
33412
В наличии
Цена на подшипник X30307-Y30307R является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

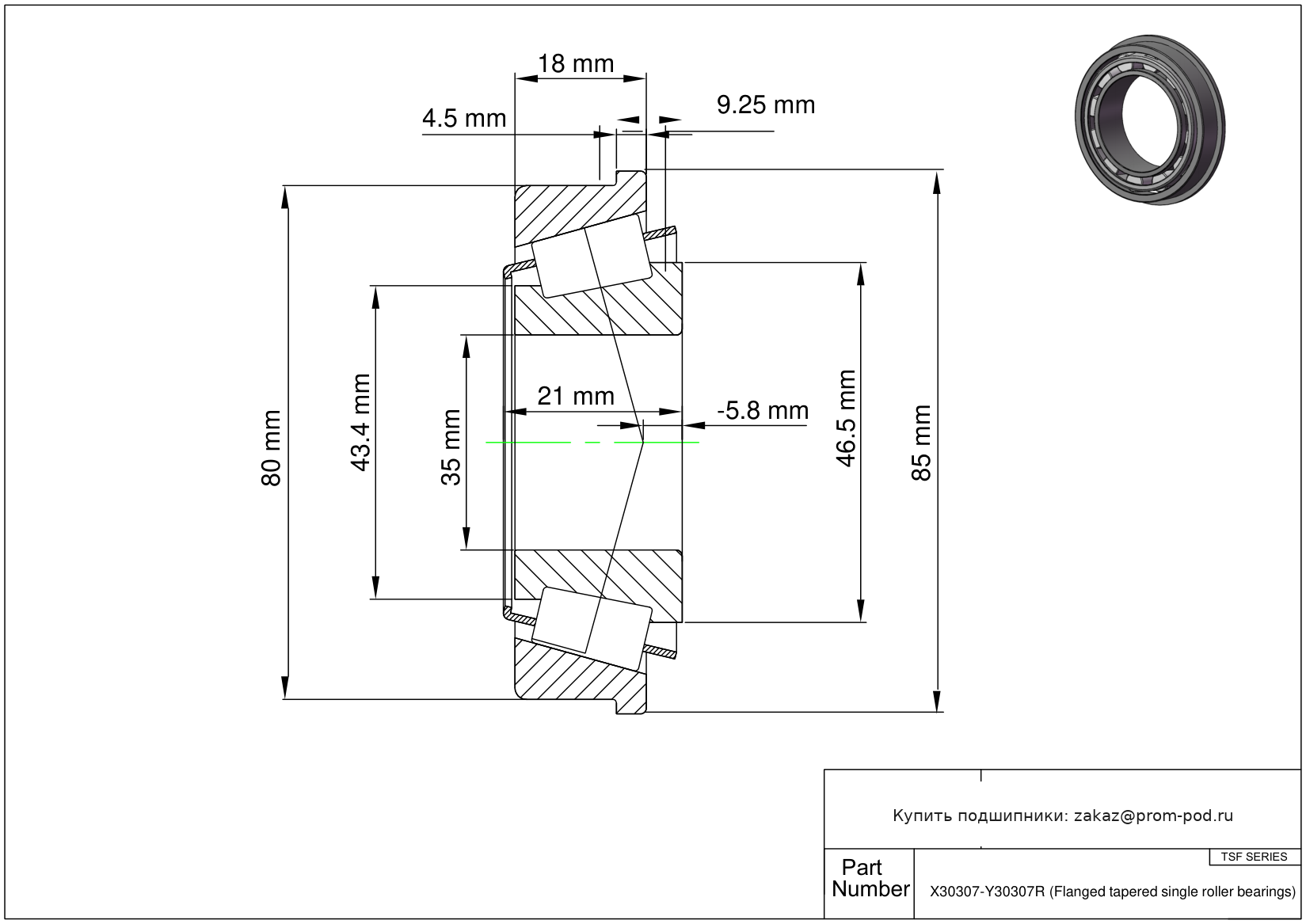

Технические характеристики X30307-Y30307R
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 35 мм |
| Внешний диаметр | 80 мм |
| Ширина конуса | 21 мм |
| Ширина чашки | 18 мм |
| Внешний диаметр фланца (D1) | 85 мм |
| Ширина фланца чашки (C1) | 4.5 мм |
| Ширина фланцевого подшипника (T1) | 9.25 мм |
| Основные технические параметры | |
| Номер детали | X30307-Y30307R |
| Бренд | Timken |
| Система измерений | Метрическая |
| Тип подшипника | Роликовый |
| Направление воспринимаемой нагрузки | Комбинированная |
| Конструкция | Однорядный |
| Тип уплотнения | Открытый |
| Смазка | Обязательная |
| Тип роликового подшипника | Конический |
| Тип чашек | С фланцем |
| Допуски | |
| Допуск диаметра отверстия | -0.012 мм до 0 |
| Допуск внешнего диаметра | -0.016 мм до 0 |
| Диапазон температур | -30° до 110 °C |
| Допуск ширины конуса | -0.1 мм до 0 |
| Допуск ширины чашки | -0.15 мм до 0 |
| Материалы | |
| Материал кольца | Хромистая сталь |
| Материал сепаратора | Сталь |
| Материал роликов | Хромированная сталь |
| Нагрузка | |
| Динамическая радиальная нагрузка | 87.2741 кН |
| Статическая радиальная нагрузка | 86.1709 кН |
| Динамическая радиальная нагрузка (90 миллионов оборотов) (C90) | 22.6192 кН |
| Динамическое расчетное значение осевого нагружения (90 миллионов вращений) (Ca90) | 12.2103 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Рейтинг ABEC | ABEC-1 |
| Монтажные закругления | |
| Радиус очистки задней поверхности конуса | 2 мм |
| Задняя поверхность чашки, радиус до чистоты | 1.5 мм |
| Прочие характеристики | |
| Вес | 1.32 lb |
| Серия | 30307 |
| Тип | Подшипник |
| Радиальный зазор | Standard (Available in C3/C4/C5) |
| Номер части конуса | X30307M |
| Конус Передняя поверхность Опорный диаметр | 43.4 мм |
| Диаметр задней стороны конуса | 46.5 мм |
| Передняя поверхность чашки Задний диаметр крепления | 78.99 мм |
| Зазор между передней поверхностью конуса сепаратора | 4.3 мм |
| Корпус, коническая часть, задний зазор | 0 мм |
| Эффективное расположение центра | -5.8 мм |
Таблица модификаций: Конический роликовый подшипник X30307-Y30307R
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| 307-2ZNR | Однорядный конический роликовый подшипник с фланцем метрических размеров | 2Z+NR канавка под стопорное кольцо на наружном кольце с установленным стопорным кольцом и штампованными стальными защитными шайбами с обеих сторон подшипника. |
| BL307ZZ | Подшипник с защитными шайбами с двух сторон. | |
| BL307C3 | Внутренний зазор больше нормального. | |
| BL307ZNR | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. | |
| BL307NR | Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. | |
| 307SS | Однорядный конический роликовый подшипник с фланцем метрических размеров | Защитная шайба с двух сторон. Низкий крутящий момент, высокая скорость, обеспечение удержания смазки и защиты от загрязнения. Изготовлен из нержавеющей стали 302. |
| TMB307 | Специальная сталь с термообработкой для более длительного срока службы. | Основное исполнение. |
| TMB307C | Специальная сталь с термообработкой для более длительного срока службы. | Угол контакта α=15. |
| TMB307C3 | Специальная сталь с термообработкой для более длительного срока службы. | Внутренний зазор больше нормального. |
| TMB307CC3 | Специальная сталь с термообработкой для более длительного срока службы. | Внутренний зазор больше нормального. Угол контакта α=15. |
| TMB307X50NRC3 | Специальная сталь с термообработкой для более длительного срока службы. | Дюймовая серии с мелкими шариками. Внутренний зазор больше нормального. Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. |
| TMB307ZC3 | Специальная сталь с термообработкой для более длительного срока службы. | Внутренний зазор больше нормального. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| BL307X1N | Размеры не соответствуют международному стандарту. Канавка для стопорного кольца в наружном кольце. | |
| CS307LLU | Стандартное контактное нитрильное уплотнение с двух сторон подшипника (от -20 до +120°C). | |
| 307 NR | Однорядный конический роликовый подшипник с фланцем метрических размеров | Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. |
| BL307 | Основное исполнение. | |
| 307-ZNR | Однорядный конический роликовый подшипник с фланцем метрических размеров | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. |
| 307MFF | Однорядный конический роликовый подшипник с фланцем метрических размеров | Уплотнение типа Flex Seal сдвух сторон. Минимальный крутящий момент, низкий уровень трения, которое обеспечивает удержание смазки и защиты от загрязнений. Изготовлен из алюминия / ламинированного волокна. Сепаратор: Латунь. |
| 307S | Однорядный конический роликовый подшипник с фланцем метрических размеров | Сепаратор: Высококачественная сталь. |
| 307SFF | Однорядный конический роликовый подшипник с фланцем метрических размеров | Уплотнение типа Flex Seal сдвух сторон. Минимальный крутящий момент, низкий уровень трения, которое обеспечивает удержание смазки и защиты от загрязнений. Изготовлен из алюминия / ламинированного волокна. Сепаратор: Высококачественная сталь. |
| 307SFFG | Однорядный конический роликовый подшипник с фланцем метрических размеров | Уплотнение типа Flex Seal сдвух сторон. Минимальный крутящий момент, низкий уровень трения, которое обеспечивает удержание смазки и защиты от загрязнений. Изготовлен из алюминия / ламинированного волокна. Обозначение типа смазки. Сепаратор: Высококачественная сталь. |
| 307SG | Однорядный конический роликовый подшипник с фланцем метрических размеров | Обозначение типа смазки. Сепаратор: Высококачественная сталь. |
| 307SW1 | Однорядный конический роликовый подшипник с фланцем метрических размеров | Прорезь или выбитое отверстие на кольце. Сепаратор: Высококачественная сталь. |
| 307SZZ10 | Однорядный конический роликовый подшипник с фланцем метрических размеров | Защитная пластина из нержавеющей стали с двух сторон подшипника. Сепаратор: Высококачественная сталь. |
| 307SZZG | Однорядный конический роликовый подшипник с фланцем метрических размеров | Подшипник с защитными шайбами с двух сторон. Обозначение типа смазки. Сепаратор: Высококачественная сталь. |
| 307SZZ-HNCR-HYB | Однорядный конический роликовый подшипник с фланцем метрических размеров | Керамические тела качения и допуски ABEC-1. Сепаратор: Фенол (состав) - стандарт Timken Fafnir. Подшипник с защитными шайбами с двух сторон. Сепаратор: Высококачественная сталь. Тяжелый предварительный натяг. Канавка для стопорного кольца в наружном кольце. |
| 307 | Однорядный конический роликовый подшипник с фланцем метрических размеров | Основное исполнение. |
| 307-Z | Однорядный конический роликовый подшипник с фланцем метрических размеров | Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 307-2RS1 | Однорядный конический роликовый подшипник с фланцем метрических размеров | Подшипники с радиально-осевым контактным уплотнительным кольцом из синтетического каучука с обеих сторон. |
| NU 307 ECPH | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). |
Аналоги X30307-Y30307R
- 21307 CC
Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 21307 CC/C2
Символ внутреннего зазора ABMA 2. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 21307 CC/C3
Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 21307 CC/W64
Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор.
- 21307 CC/C3W64
Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор.
- 21307K
Коническое внутреннее отверстие (конусность 1:12).
- 21307K W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Коническое внутреннее отверстие (конусность 1:12).
- 21307 K
Коническое внутреннее отверстие (конусность 1:12).
- 21307 CY
Однокромочное несъемное формованное уплотнение. Резиновые манжетные уплотнения скреплены с листом металлическими вставками.
- 21307 CK
Резиновые манжетные уплотнения скреплены с листом металлическими вставками. Коническое внутреннее отверстие (конусность 1:12).
- 21307M/W7 3110-001982626
Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения.
- 21307 KJ
Угол контакта 40 градусов для радиально-упорных типов. Коническое внутреннее отверстие (конусность 1:12).
- 21307EJW33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21307EJW33C2
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21307EJW33C3
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21307EJW33C4
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
- 21307KEJW33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12).
- 21307KEJW33C3
6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12).
- 21307-E1-XL-TVPB
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), сепаратор оконного типа, с центрированием по внутреннему кольцу. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла.
- 21307-E1-XL-K-TVPB
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), сепаратор оконного типа, с центрированием по внутреннему кольцу. Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Коническое внутреннее отверстие (конусность 1:12). Приставной бортик. Составная часть подшипникового узла.
Похожие подшипники, размер: 35x80x21мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 1307 EKTN9 | Самоустанавливающийся шариковый подшипник | Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца. |
| 1307 ETN9 | Самоустанавливающийся шариковый подшипник | Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25. |
| 7307 ACCBM | Радиально-упорный шариковый подшипник | Универсальный подходящий средний клиренс. Латунная обойма. Стопорный хомут с выравнивающим кольцом, адаптеры тяжелой серии. |
| 7307 BE-2RZP | Радиально-упорный шариковый подшипник | Уплотнения с двух сторон (для серии KH). Контактный угол α=40, усиленная внутренняя конструкция. Уплотнение с одной стороны. |
| 7307 BECBM | Радиально-упорный шариковый подшипник | B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Механически обработанный латунный сепаратор, центрируемый по шарикам. Разные конструкции обозначаются цифрой после буквы М, например, М2. |
| 7307 BECBP | Радиально-упорный шариковый подшипник | B + E + CB + P. B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7307 BECBY | Радиально-упорный шариковый подшипник | Нормальное обозначение осевого люфта для сдвоенных подшипников. Контактный угол α=40, усиленная внутренняя конструкция. Тип сепаратора: сепаратор из полиамидной смолы. |
| 7307 BEGAM | Радиально-упорный шариковый подшипник | Угол контакта 25 градусов. Обозначение типа смазки. Контактный угол α=40, усиленная внутренняя конструкция. Сепаратор: Латунь. |
| 7307 BEGAP | Радиально-упорный шариковый подшипник | B + E + GA + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7307 BEGBP | Радиально-упорный шариковый подшипник | Обозначение типа смазки. Угол контакта α=25. Сделано в США (стандарт для серии типа B). Угол контакта α=40. Уплотнение с одной стороны. |
| 7307 BEP | Радиально-упорный шариковый подшипник | B + E + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7307 BEGAPH | Радиально-упорный шариковый подшипник | B + E + GA + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. Тяжелый предварительный натяг. |
| S1307 EKTN9 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца. |
| S1307 ETN9 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25. |
| SS7307 | Радиально-упорный шариковый подшипник | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. |
| SS7307 2RS | Радиально-упорный шариковый подшипник | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. Резиновые уплотнения с обеих сторон подшипника. |
| S6307 | Шариковый подшипник | Шарики и кольца из материала AISI 440C. |
| S6307 2rs | Шариковый подшипник | Шарики и кольца из материала AISI 440C. Резиновые уплотнения с обеих сторон подшипника. |
| S6307zz | Шариковый подшипник | Шарики и кольца из материала AISI 440C. Подшипник с защитными шайбами с двух сторон. |
| 6307 | Шариковый подшипник |
