Радиально-упорный шариковый подшипник CE7220ZRPP
51677
В наличии
Условия заказа и стоимость
Цена на подшипник CE7220ZRPP является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

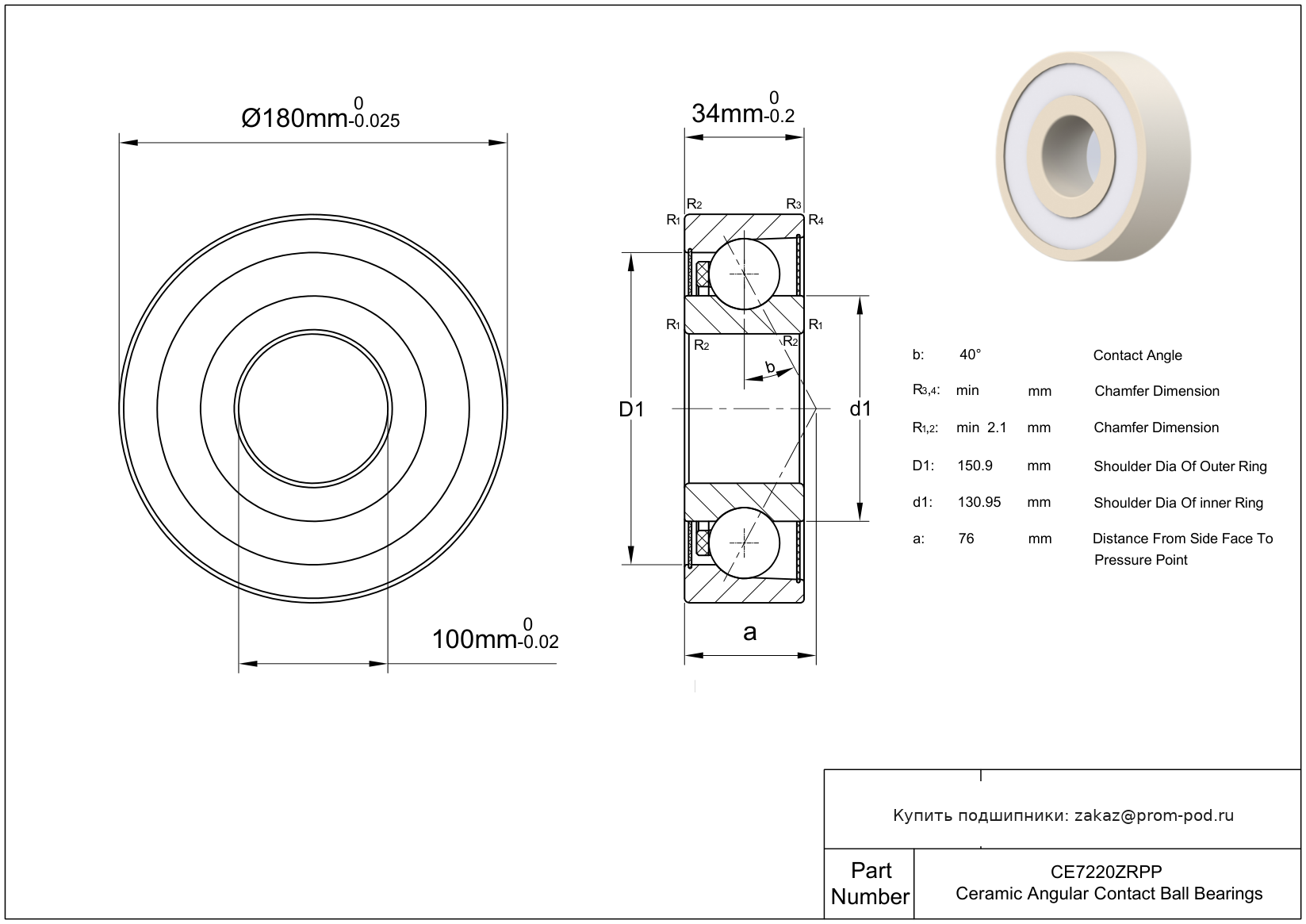

Технические характеристики CE7220ZRPP
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 100 мм |
| Внешний диаметр | 180 мм |
| Ширина | 34 мм |
| Основные технические параметры | |
| Номер детали | CE7220ZRPP |
| Система измерений | Метрическая |
| Тип подшипника | Шариковый |
| Направление воспринимаемой нагрузки | Угловой контакт |
| Конструкция | Однорядный |
| Тип уплотнения | Уплотнённый |
| Смазка | Сухая |
| Допуски | |
| Допуск диаметра отверстия | -0.02 мм до 0 |
| Допуск внешнего диаметра | -0.025 мм до 0 |
| Допуск по ширине | -0.2 мм до 0 |
| Диапазон температур | -176 до 752 °F |
| Материалы | |
| Материал кольца | Цирконий |
| Материал сепаратора | PEEK (полиэфирэфиркетон) |
| Материал шариков | Диоксид циркония (ZrO2) |
| Нагрузка | |
| Динамическая радиальная нагрузка | 38.6105 кН |
| Статическая радиальная нагрузка | 36.1818 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Рейтинг ABEC | ABEC-1 |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 2.27 |
| Вес | 2.47 kg |
| Угол контакта | 40 ° |
| Точка давления (a) | 76 мм |
| Диаметр борта внутреннего кольца (широкий торец) | 130.95 мм |
| Диаметр борта внутреннего кольца (узкий торец) | 115.22 мм |
| Диаметр заплечика наружного кольца (широкий торец) (D1) | 150.9 мм |
| Размер фаски (r1 2)(мин) | 2.1 мм |
Таблица модификаций: Радиально-упорный шариковый подшипник CE7220ZRPP
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| CE7220SC | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. | |
| CE7220SCPP | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. Два уплотнения. | |
| CE7220SIPP | Два уплотнения. Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE7220SI | Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE7220ZR | Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. | |
| 7220 ACDGD/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки. Одна защитная шайба. |
| 7220 ACDGB/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки. Угол контакта α=40. |
| 7220 ACDGB/HCP4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Тела качения из нитрида кремния. Обозначение типа смазки. Угол контакта α=40. |
| 7220 CDGA/HCP4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. |
| 7220 CDGA/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. |
| 7220 CDGB/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+B. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Средний преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Угол контакта α=15. |
| HCB7220-C-T-P4S-UL | Радиально-упорные шпиндельные подшипники с керамическими шариками. | Класс точности P4S. Класс точности (FAG) для шпиндельных подшипников: размере и форму допуска в соответствии с P4, допуск на вращение в соответствии с P2. Универсальное исполнение - легкий преднатяг. Сепаратор: Фенопласт, армированный тканью, направленный по телам качения. Угол контакта α=15. |
| 7220 ACDGA/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. |
| 7220 ACDGA/P4 | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Класс точности P4 соответствует P4S по DIN 628-6. |
| 7220 CD/HCP4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 7220 ACD/HCP4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Тела качения из нитрида кремния. |
| 7220 CD/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 7220 ACD/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. |
| HCB7220-E-T-P4S-UL | Радиально-упорные шпиндельные подшипники с керамическими шариками. | Класс точности P4S. Класс точности (FAG) для шпиндельных подшипников: размере и форму допуска в соответствии с P4, допуск на вращение в соответствии с P2. Универсальное исполнение - легкий преднатяг. Сепаратор: Фенопласт, армированный тканью, направленный по телам качения. Угол контакта α=25. |
| 7220 BECBM | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Механически обработанный латунный сепаратор, центрируемый по шарикам. Разные конструкции обозначаются цифрой после буквы М, например, М2. |
| B7220-E-T-P4S-UL | Стандартное исполнение радиально-упорных шпиндельных подшипников. | Класс точности P4S. Класс точности (FAG) для шпиндельных подшипников: размере и форму допуска в соответствии с P4, допуск на вращение в соответствии с P2. Универсальное исполнение - легкий преднатяг. Сепаратор: Фенопласт, армированный тканью, направленный по телам качения. Угол контакта α=25. |
| B7220-C-T-P4S-UL | Стандартное исполнение радиально-упорных шпиндельных подшипников. | Класс точности P4S. Класс точности (FAG) для шпиндельных подшипников: размере и форму допуска в соответствии с P4, допуск на вращение в соответствии с P2. Универсальное исполнение - легкий преднатяг. Сепаратор: Фенопласт, армированный тканью, направленный по телам качения. Угол контакта α=15. |
| SS7220 | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. | Основное исполнение. |
| 7220 BEP | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | B + E + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7220 BEGAY | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Угол контакта 25 градусов. Обозначение типа смазки. Контактный угол α=40, усиленная внутренняя конструкция. Тип сепаратора: сепаратор из полиамидной смолы. |
| 7220 BEGAM | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Угол контакта 25 градусов. Обозначение типа смазки. Контактный угол α=40, усиленная внутренняя конструкция. Сепаратор: Латунь. |
| 7220 BECCM | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Радиальные шариковые подшипники и незаменяемый зазор цилиндрических роликовых подшипников для электродвигателей. Контактный угол α=40, усиленная внутренняя конструкция. Угол контакта α=15. |
| 7220 BECBY | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Нормальное обозначение осевого люфта для сдвоенных подшипников. Контактный угол α=40, усиленная внутренняя конструкция. Тип сепаратора: сепаратор из полиамидной смолы. |
| 7220 BECBP | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | B + E + CB + P. B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
Аналоги CE7220ZRPP
- SS7220 2RS
Резиновые уплотнения с обеих сторон подшипника.
- 1220 K
Тип слота Conrad без заполнения.
- 1220
- S1220
Шарики и кольца из материала AISI 440C.
- S1220 K
Шарики и кольца из материала AISI 440C. Тип слота Conrad без заполнения.
- CE1220ZR
Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце.
- CE1220SI
Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце.
- CE1220SC
Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники.
- 1220-K-M-C3
Внутренний зазор больше нормального. Сепаратор: Латунь. Тип слота Conrad без заполнения.
- 1220-M
Сепаратор: Латунь.
- 1220-M-C3
Внутренний зазор больше нормального. Сепаратор: Латунь.
- 1220/C3
Внутренний зазор больше нормального.
- 1220KJC3
Внутренний зазор больше нормального. Сепаратор из листовой стали. Тип слота Conrad без заполнения.
- 1220 KC3
Внутренний зазор больше нормального. Тип слота Conrad без заполнения.
- 1220KC3
Внутренний зазор больше нормального. Тип слота Conrad без заполнения.
- 1220C3
Внутренний зазор больше нормального.
- 1220J
Сепаратор из листовой стали.
- 1220KJ
Сепаратор из листовой стали. Тип слота Conrad без заполнения.
- 1220-KM
Готический арочный угловой контакт со стопорным кольцом и бронзовым фиксатором.
- 1220-KM C/3
Готический арочный угловой контакт со стопорным кольцом и бронзовым фиксатором. Угол контакта α=15.
Похожие подшипники, размер: 100x180x34мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| N 220 ECP | Цилиндрический роликовый подшипник | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NJ 220 ECJ | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NJ 220 ECM | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NJ 220 ECML | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NJ 220 ECP | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NU 220 ECJ | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NU 220 ECM | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NU 220 ECML | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NU 220 ECP | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NUP 220 ECML | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NUP 220 ECP | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NU 220 ECM/C3VL0241 | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Символ внутреннего зазора ABMA 3. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Варианты смазки: Другое / Вариант. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Приставной бортик. Составная часть подшипникового узла. |
Однорядный радиально-упорный керамический подшипник CE7220ZRPP, выполненный полностью из диоксида циркония (ZrO2), представляет собой специализированное решение для узлов трения, работающих в экстремальных средах, где стандартные стальные и гибридные аналоги выходят из строя.
Особенности конструкции и материала
Кольца и тела качения подшипника изготовлены из высокоплотной технической керамики ZrO2. В отличие от нитрида кремния (Si3N4), циркониевая керамика обладает коэффициентом теплового расширения, близким к показателям подшипниковых сталей, что существенно упрощает расчет посадочных допусков при монтаже на металлические валы и в корпуса. Радиально-упорная геометрия дорожек качения позволяет восприятие комбинированных нагрузок (радиальных и осевых) при строго однонаправленном осевом силовом потоке.
Ключевые эксплуатационные преимущества
- Абсолютная коррозионная стойкость: Подшипник инертен к воздействию большинства агрессивных сред, включая сильные кислоты, щелочи, солевые растворы и морскую воду.
- Электроизоляционные свойства: Материал полностью исключает риск возникновения электроэрозии и повреждения дорожек качения от блуждающих токов.
- Работа без смазочных материалов: Низкий коэффициент трения пары допускает эксплуатацию в условиях «сухого» трения, а также в вакуумных камерах или при полном погружении в рабочую среду.
- Термостойкость: Сохраняет геометрическую стабильность и прочностные характеристики в широком диапазоне температур.
Область применения
Подшипник CE7220ZRPP оптимален для установки в химических реакторах, полупроводниковом производстве, медицинском и фармацевтическом оборудовании, узлах травления, а также в погружных насосных агрегатах, где применение традиционных пластичных смазок невозможно или недопустимо по технологическим регламентам.
| Тип | Радиально-упорный шариковый подшипник |
| Обозначение | CE7220ZRPP |
| Внутренний диаметр d | 100.00 мм |
| Внешний диаметр D | 180.00 мм |
| Ширина B / Высота H | 34.00 мм |
