Радиально-упорный шариковый подшипник CE7228ZRPP
51682
В наличии
Цена на подшипник CE7228ZRPP является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

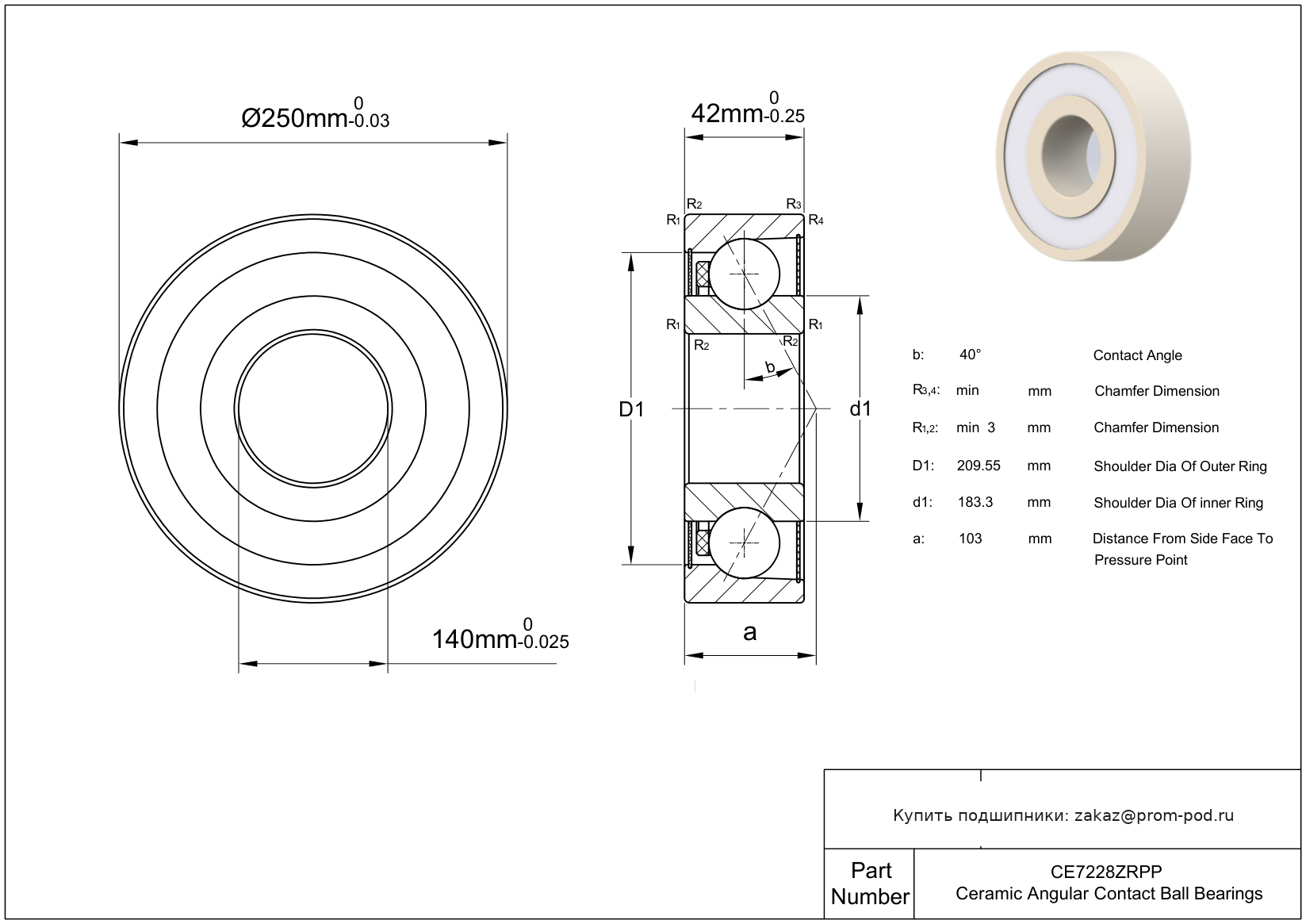

Технические характеристики CE7228ZRPP
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 140 мм |
| Внешний диаметр | 250 мм |
| Ширина | 42 мм |
| Основные технические параметры | |
| Номер детали | CE7228ZRPP |
| Система измерений | Метрическая |
| Тип подшипника | Шариковый |
| Направление воспринимаемой нагрузки | Угловой контакт |
| Конструкция | Однорядный |
| Тип уплотнения | Уплотнённый |
| Смазка | Сухая |
| Допуски | |
| Допуск диаметра отверстия | -0.025 мм до 0 |
| Допуск внешнего диаметра | -0.03 мм до 0 |
| Допуск по ширине | -0.25 мм до 0 |
| Диапазон температур | -176 до 752 °F |
| Материалы | |
| Материал кольца | Цирконий |
| Материал сепаратора | PEEK (полиэфирэфиркетон) |
| Материал шариков | Диоксид циркония (ZrO2) |
| Нагрузка | |
| Динамическая радиальная нагрузка | 53.73 кН |
| Статическая радиальная нагрузка | 57.2397 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Рейтинг ABEC | ABEC-1 |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 2.14 |
| Вес | 6.64 kg |
| Угол контакта | 40 ° |
| Точка давления (a) | 103 мм |
| Диаметр борта внутреннего кольца (широкий торец) | 183.3 мм |
| Диаметр борта внутреннего кольца (узкий торец) | 163.6 мм |
| Диаметр заплечика наружного кольца (широкий торец) (D1) | 209.55 мм |
| Размер фаски (r1 2)(мин) | 3 мм |
Таблица модификаций: Радиально-упорный шариковый подшипник CE7228ZRPP
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| CE7228ZR | Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. | |
| CE7228SI | Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE7228SIPP | Два уплотнения. Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE7228SCPP | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. Два уплотнения. | |
| B7228-E-T-P4S-UL | Стандартное исполнение радиально-упорных шпиндельных подшипников. | Класс точности P4S. Класс точности (FAG) для шпиндельных подшипников: размере и форму допуска в соответствии с P4, допуск на вращение в соответствии с P2. Универсальное исполнение - легкий преднатяг. Сепаратор: Фенопласт, армированный тканью, направленный по телам качения. Угол контакта α=25. |
| 7228 CDGA/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. |
| 7228 ACDGA/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. |
| 7228 CD/HCP4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 7228 ACD/HCP4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Тела качения из нитрида кремния. |
| 7228 CD/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 7228 ACD/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. |
| HCB7228-E-T-P4S-UL | Радиально-упорные шпиндельные подшипники с керамическими шариками. | Класс точности P4S. Класс точности (FAG) для шпиндельных подшипников: размере и форму допуска в соответствии с P4, допуск на вращение в соответствии с P2. Универсальное исполнение - легкий преднатяг. Сепаратор: Фенопласт, армированный тканью, направленный по телам качения. Угол контакта α=25. |
| HCB7228-C-T-P4S-UL | Радиально-упорные шпиндельные подшипники с керамическими шариками. | Класс точности P4S. Класс точности (FAG) для шпиндельных подшипников: размере и форму допуска в соответствии с P4, допуск на вращение в соответствии с P2. Универсальное исполнение - легкий преднатяг. Сепаратор: Фенопласт, армированный тканью, направленный по телам качения. Угол контакта α=15. |
| 7228 BCBM | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | B + CB + M. Угол контакта α=40. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Механически обработанный латунный сепаратор, центрируемый по шарикам. Разные конструкции обозначаются цифрой после буквы М, например, М2. |
| B7228-C-T-P4S-UL | Стандартное исполнение радиально-упорных шпиндельных подшипников. | Класс точности P4S. Класс точности (FAG) для шпиндельных подшипников: размере и форму допуска в соответствии с P4, допуск на вращение в соответствии с P2. Универсальное исполнение - легкий преднатяг. Сепаратор: Фенопласт, армированный тканью, направленный по телам качения. Угол контакта α=15. |
| SS7228 | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. | Основное исполнение. |
| 7228 BM | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Сепаратор: Латунь. Угол контакта α=40. |
| 7228 BGAM | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Угол контакта α=40, полиамидный сепаратор, для универсальной установки. Сепаратор: Латунь. |
Аналоги CE7228ZRPP
- SS7228 2RS
Резиновые уплотнения с обеих сторон подшипника.
- QJ 228 N2MA
Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. Подшипник с двумя фиксирующими пазами и латунным сепаратором. Угол контакта 25 градусов.
- 6228-ZZ
Металлическая защитная шайба с двух сторон подшипника.
- 6228-NR
Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников.
- 6228-2RS-C3
Резиновые уплотнения с каждой стороны подшипника. Радиальный зазор больше нормы.
- 6228-N-C3
Кольцевой паз для стопорного кольца на внешней обойме (на открытом конце радиального шарикоподшипника с одним уплотнением). N применяется только к радиальным подшипникам. Радиальный зазор больше нормы.
- 6228-NR-C3
Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. Радиальный зазор больше нормы.
- 6228LLU
Стандартное контактное нитрильное уплотнение с двух сторон подшипника (от -20 до +120°C).
- 6228ZZ
Металлическая защитная шайба с двух сторон подшипника.
- S6228
Шарики и кольца из материала AISI 440C.
- 6228
- 6228C
Угол контакта α=15.
- 6228/C3VL2071
Внутренний зазор больше нормального. Функциональный тест: Низкий пусковой и пиковый крутящий момент.
- 6228-J20AA
Угол контакта 25 градусов. Угол контакта α=30. Сепаратор из листовой стали.
- 6228-J20AA-C3
Угол контакта 25 градусов. Внутренний зазор больше нормального. Угол контакта α=30. Сепаратор из листовой стали.
- 6228-J20AB
Угол контакта 25 градусов. Угол контакта α=40. Сепаратор из листовой стали.
- 6228-J20AB-C3
Угол контакта 25 градусов. Внутренний зазор больше нормального. Угол контакта α=40. Сепаратор из листовой стали.
- 6228-J20AB-C4
Угол контакта 25 градусов. Внутренний зазор больше С3. Угол контакта α=40. Сепаратор из листовой стали.
- CEZR 6228
Керамическими шариковый подшипник армированный цирконием.
- CESI 6228
Керамическими шариковый подшипник с силиконовой изоляцией.
Похожие подшипники, размер: 140x250x42мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| NJ 228 ECJ | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NJ 228 ECML | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NU 228 ECJ | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NU 228 ECM | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NU 228 ECML | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NUP 228 ECJ | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NUP 228 ECM | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NUP 228 ECML | Цилиндрический роликовый подшипник | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NU 228 ECM/C3VL2071 | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Символ внутреннего зазора ABMA 3. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Варианты смазки: Другое / Вариант. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Приставной бортик. Составная часть подшипникового узла. |
Однорядный радиально-упорный керамический подшипник CE7228ZRPP, выполненный полностью из диоксида циркония (ZrO2), представляет собой специализированное решение для узлов трения, работающих в экстремальных средах, где стандартные стальные и гибридные аналоги выходят из строя.
Особенности конструкции и материала
Кольца и тела качения подшипника изготовлены из высокоплотной технической керамики ZrO2. В отличие от нитрида кремния (Si3N4), циркониевая керамика обладает коэффициентом теплового расширения, близким к показателям подшипниковых сталей, что существенно упрощает расчет посадочных допусков при монтаже на металлические валы и в корпуса. Радиально-упорная геометрия дорожек качения позволяет восприятие комбинированных нагрузок (радиальных и осевых) при строго однонаправленном осевом силовом потоке.
Ключевые эксплуатационные преимущества
- Абсолютная коррозионная стойкость: Подшипник инертен к воздействию большинства агрессивных сред, включая сильные кислоты, щелочи, солевые растворы и морскую воду.
- Электроизоляционные свойства: Материал полностью исключает риск возникновения электроэрозии и повреждения дорожек качения от блуждающих токов.
- Работа без смазочных материалов: Низкий коэффициент трения пары допускает эксплуатацию в условиях «сухого» трения, а также в вакуумных камерах или при полном погружении в рабочую среду.
- Термостойкость: Сохраняет геометрическую стабильность и прочностные характеристики в широком диапазоне температур.
Область применения
Подшипник CE7228ZRPP оптимален для установки в химических реакторах, полупроводниковом производстве, медицинском и фармацевтическом оборудовании, узлах травления, а также в погружных насосных агрегатах, где применение традиционных пластичных смазок невозможно или недопустимо по технологическим регламентам.
| Тип | Радиально-упорный шариковый подшипник |
| Обозначение | CE7228ZRPP |
| Внутренний диаметр d | 140.00 мм |
| Внешний диаметр D | 250.00 мм |
| Ширина B / Высота H | 42.00 мм |
