Радиально-упорный шариковый подшипник CE7338ZRPP
51728
В наличии
Цена на подшипник CE7338ZRPP является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

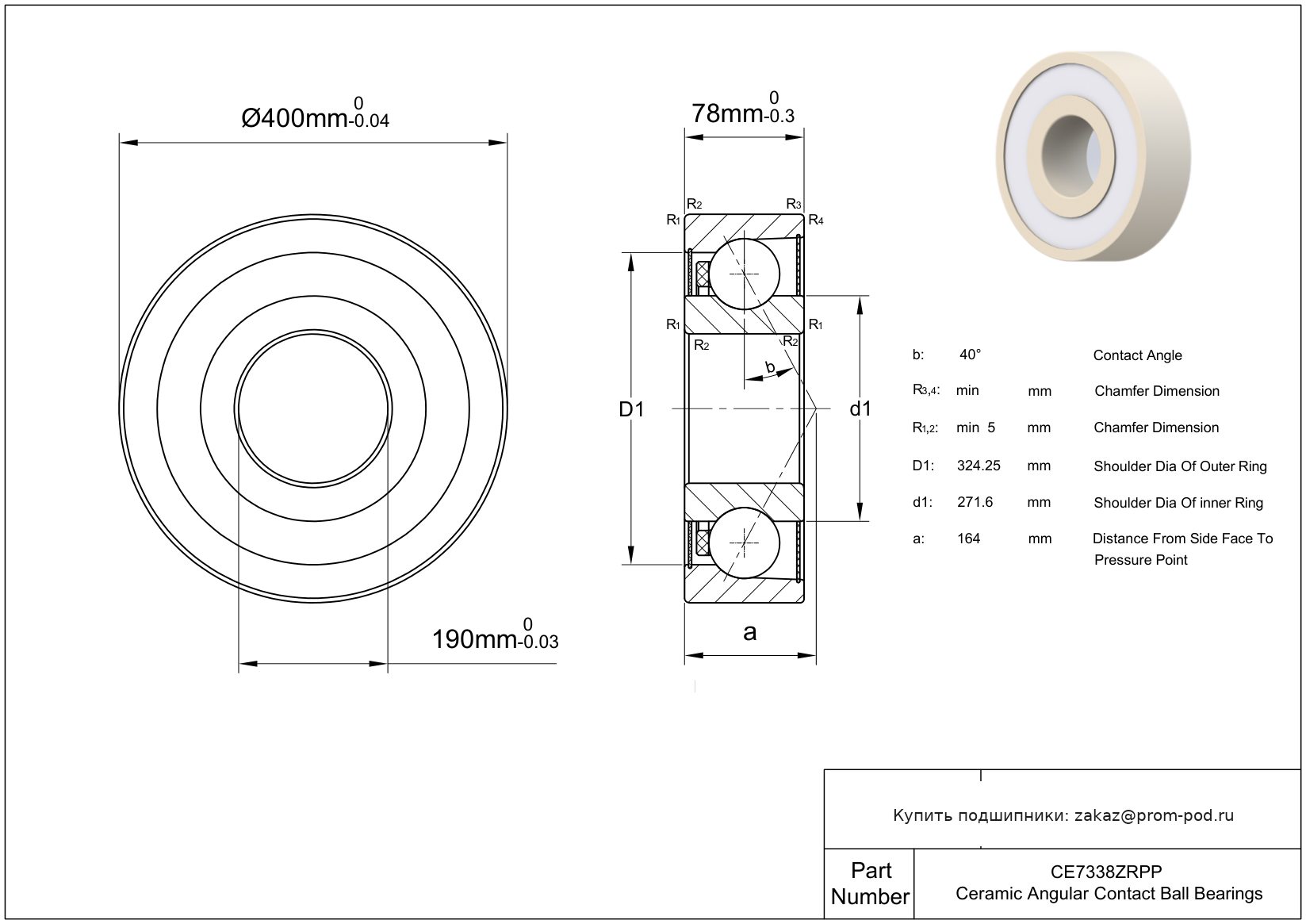

Технические характеристики CE7338ZRPP
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 190 мм |
| Внешний диаметр | 400 мм |
| Ширина | 78 мм |
| Основные технические параметры | |
| Номер детали | CE7338ZRPP |
| Система измерений | Метрическая |
| Тип подшипника | Шариковый |
| Направление воспринимаемой нагрузки | Угловой контакт |
| Конструкция | Однорядный |
| Тип уплотнения | Уплотнённый |
| Смазка | Сухая |
| Допуски | |
| Допуск диаметра отверстия | -0.03 мм до 0 |
| Допуск внешнего диаметра | -0.04 мм до 0 |
| Допуск по ширине | -0.3 мм до 0 |
| Диапазон температур | -176 до 752 °F |
| Материалы | |
| Материал кольца | Цирконий |
| Материал сепаратора | PEEK (полиэфирэфиркетон) |
| Материал шариков | Диоксид циркония (ZrO2) |
| Нагрузка | |
| Динамическая радиальная нагрузка | 119.3413 кН |
| Статическая радиальная нагрузка | 161.9997 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Рейтинг ABEC | ABEC-1 |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 1.89 |
| Вес | 36.38 kg |
| Угол контакта | 40 ° |
| Точка давления (a) | 164 мм |
| Диаметр борта внутреннего кольца (широкий торец) | 271.6 мм |
| Диаметр борта внутреннего кольца (узкий торец) | 231.8 мм |
| Диаметр заплечика наружного кольца (широкий торец) (D1) | 324.25 мм |
| Размер фаски (r1 2)(мин) | 5 мм |
Таблица модификаций: Радиально-упорный шариковый подшипник CE7338ZRPP
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| CE7338ZR | Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. | |
| CE7338SI | Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE7338SIPP | Два уплотнения. Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE7338SCPP | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. Два уплотнения. | |
| 7338 BCBM | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | B + CB + M. Угол контакта α=40. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Механически обработанный латунный сепаратор, центрируемый по шарикам. Разные конструкции обозначаются цифрой после буквы М, например, М2. |
| SS7338 | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. | Основное исполнение. |
Аналоги CE7338ZRPP
- SS7338 2RS
Резиновые уплотнения с обеих сторон подшипника.
- QJ 338 N2MA
Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. Подшипник с двумя фиксирующими пазами и латунным сепаратором. Угол контакта 25 градусов.
- S6338 M
Шарики и кольца из материала AISI 440C. Сепаратор: Латунь.
- 6338 M
Сепаратор: Латунь.
- 6338-M-J20AA
Угол контакта 25 градусов. Сепаратор: Латунь. Угол контакта α=30. Сепаратор из листовой стали.
- 6338-M-J20AA-C3
Угол контакта 25 градусов. Внутренний зазор больше нормального. Сепаратор: Латунь. Угол контакта α=30. Сепаратор из листовой стали.
- 6338-M-J20C
Сепаратор: Латунь. Угол контакта α=15. Сепаратор из листовой стали.
- 6338-M-J20C-C3
Внутренний зазор больше нормального. Сепаратор: Латунь. Угол контакта α=15. Сепаратор из листовой стали.
- 6338-M-J20C-C4
Внутренний зазор больше С3. Сепаратор: Латунь. Угол контакта α=15. Сепаратор из листовой стали.
- CEZR 6338 M
Керамическими шариковый подшипник армированный цирконием. Сепаратор: Латунь.
- CESI 6338 M
Керамическими шариковый подшипник с силиконовой изоляцией. Сепаратор: Латунь.
- CESC 6338 M
Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений. Сепаратор: Латунь.
- 6338-M-C3
Внутренний зазор больше нормального. Сепаратор: Латунь.
- 6338-M-C4
Внутренний зазор больше С3. Сепаратор: Латунь.
- 6338
- 6338-C3
Внутренний зазор больше нормального.
- 6338MB
Сепаратор: Массивный латунный сепаратор с центрированием по внутреннему кольцу.
- 6338MB-C3
Сепаратор: Массивный латунный сепаратор с центрированием по внутреннему кольцу. Внутренний зазор больше нормального.
- 6338C3
Внутренний зазор больше нормального.
- 6338MC3
Радиальный зазор 5-10 µm.
Похожие подшипники, размер: 190x400x78мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| NU 338 ECM | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
Однорядный радиально-упорный керамический подшипник CE7338ZRPP, выполненный полностью из диоксида циркония (ZrO2), представляет собой специализированное решение для узлов трения, работающих в экстремальных средах, где стандартные стальные и гибридные аналоги выходят из строя.
Особенности конструкции и материала
Кольца и тела качения подшипника изготовлены из высокоплотной технической керамики ZrO2. В отличие от нитрида кремния (Si3N4), циркониевая керамика обладает коэффициентом теплового расширения, близким к показателям подшипниковых сталей, что существенно упрощает расчет посадочных допусков при монтаже на металлические валы и в корпуса. Радиально-упорная геометрия дорожек качения позволяет восприятие комбинированных нагрузок (радиальных и осевых) при строго однонаправленном осевом силовом потоке.
Ключевые эксплуатационные преимущества
- Абсолютная коррозионная стойкость: Подшипник инертен к воздействию большинства агрессивных сред, включая сильные кислоты, щелочи, солевые растворы и морскую воду.
- Электроизоляционные свойства: Материал полностью исключает риск возникновения электроэрозии и повреждения дорожек качения от блуждающих токов.
- Работа без смазочных материалов: Низкий коэффициент трения пары допускает эксплуатацию в условиях «сухого» трения, а также в вакуумных камерах или при полном погружении в рабочую среду.
- Термостойкость: Сохраняет геометрическую стабильность и прочностные характеристики в широком диапазоне температур.
Область применения
Подшипник CE7338ZRPP оптимален для установки в химических реакторах, полупроводниковом производстве, медицинском и фармацевтическом оборудовании, узлах травления, а также в погружных насосных агрегатах, где применение традиционных пластичных смазок невозможно или недопустимо по технологическим регламентам.
| Тип | Радиально-упорный шариковый подшипник |
| Обозначение | CE7338ZRPP |
| Внутренний диаметр d | 190.00 мм |
| Внешний диаметр D | 400.00 мм |
| Ширина B / Высота H | 78.00 мм |
