Радиально-упорный шариковый подшипник CE71814ZRPP
51762
В наличии
Цена на подшипник CE71814ZRPP является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

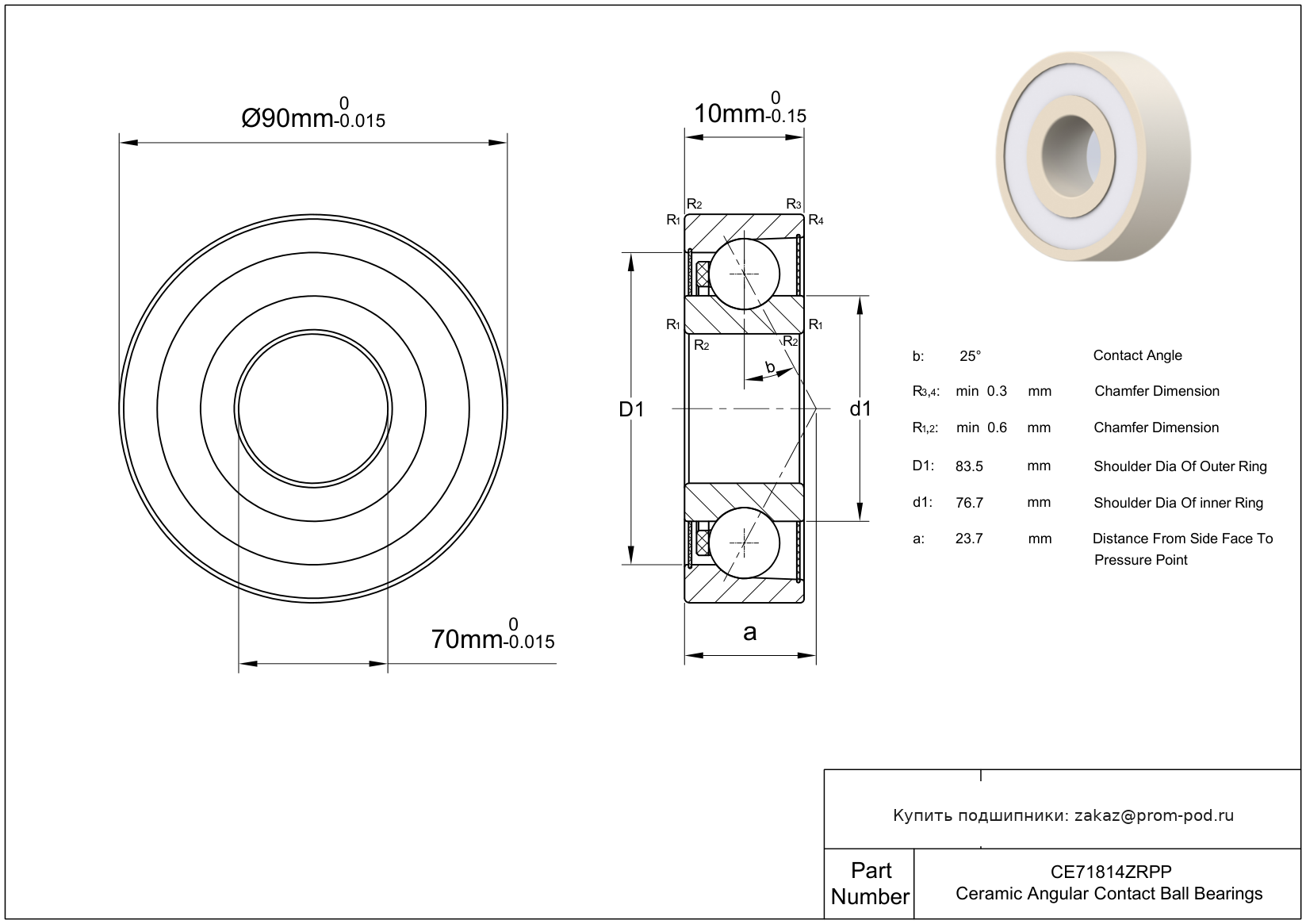

Технические характеристики CE71814ZRPP
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 70 мм |
| Внешний диаметр | 90 мм |
| Ширина | 10 мм |
| Основные технические параметры | |
| Номер детали | CE71814ZRPP |
| Система измерений | Метрическая |
| Тип подшипника | Шариковый |
| Направление воспринимаемой нагрузки | Угловой контакт |
| Конструкция | Однорядный |
| Тип уплотнения | Уплотнённый |
| Смазка | Сухая |
| Допуски | |
| Допуск диаметра отверстия | -0.015 мм до 0 |
| Допуск внешнего диаметра | -0.015 мм до 0 |
| Допуск по ширине | -0.15 мм до 0 |
| Диапазон температур | -176 до 752 °F |
| Материалы | |
| Материал кольца | Цирконий |
| Материал сепаратора | PEEK (полиэфирэфиркетон) |
| Материал шариков | Диоксид циркония (ZrO2) |
| Нагрузка | |
| Динамическая радиальная нагрузка | 3.5096 кН |
| Статическая радиальная нагрузка | 4.0478 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Рейтинг ABEC | ABEC-1 |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 4.27 |
| Вес | 0.09 kg |
| Угол контакта | 25 ° |
| Точка давления (a) | 23.7 мм |
| Диаметр шара | 5.556 мм |
| Диаметр борта внутреннего кольца (широкий торец) | 76.7 мм |
| Диаметр борта внутреннего кольца (узкий торец) | 76.7 мм |
| Диаметр заплечика наружного кольца (широкий торец) (D1) | 83.5 мм |
| Размер фаски (r1 2)(мин) | 0.6 мм |
| Размер фаски (r3 4)(мин) | 0.3 мм |
| Количество шариков | 31 |
Таблица модификаций: Радиально-упорный шариковый подшипник CE71814ZRPP
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| CE71814ZR | Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. | |
| CE71814SI | Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE71814SIPP | Два уплотнения. Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE71814SCPP | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. Два уплотнения. | |
| 71814 CDGC/HCP4 | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | DG+C. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Средний преднатяг (серии 719 D, 70 D и 72 D) или Большой преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Тела качения из нитрида кремния. Класс точности P4 соответствует P4S по DIN 628-6. Угол контакта α=15. |
| SS71814 | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. | Основное исполнение. |
| 71814 CDGB/P4 | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | DG+B. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Средний преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Класс точности P4 соответствует P4S по DIN 628-6. Угол контакта α=15. |
| 71814 CDGA/P4 | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Класс точности P4 соответствует P4S по DIN 628-6. |
| 71814 ACDGC/HCP4 | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Тела качения из нитрида кремния. Обозначение типа смазки. Класс точности P4 соответствует P4S по DIN 628-6. Угол контакта α=15. |
| 71814 ACDGB/P4 | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки. Класс точности P4 соответствует P4S по DIN 628-6. Угол контакта α=40. |
| 71814 ACDGA/P4 | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Класс точности P4 соответствует P4S по DIN 628-6. |
| 71814 ACDGA/HCP4 | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Тела качения из нитрида кремния. Класс точности P4 соответствует P4S по DIN 628-6. |
| 71814 ACDGA/HCP2 | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Тела качения из нитрида кремния. Класс точности P2. |
| 71814 CD/HCP4 | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Тела качения из нитрида кремния. Класс точности P4 соответствует P4S по DIN 628-6. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 71814 ACD/HCP4 | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Тела качения из нитрида кремния. Класс точности P4 соответствует P4S по DIN 628-6. |
| 71814 CD/P4 | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Класс точности P4 соответствует P4S по DIN 628-6. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 71814 ACD/P4 | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Класс точности P4 соответствует P4S по DIN 628-6. |
Аналоги CE71814ZRPP
- SS71814 2RS
Резиновые уплотнения с обеих сторон подшипника.
- 61814C
Угол контакта α=15.
- 61814-ZZ
Подшипник с защитными шайбами с двух сторон.
- 61814-2RS
Резиновые уплотнения с обеих сторон подшипника.
- 61814-2RSR-Y
Подшипник с контактными уплотнениями с двух сторон, в случае двухрядных радиально-упорных шарикоподшипников - без канавки на внутреннем кольце. Тип сепаратора: сепаратор из полиамидной смолы.
- 61814-2RZ-Y
Уплотнения с двух сторон (для серии KH). Тип сепаратора: сепаратор из полиамидной смолы.
- 61814-2RZ-Y-L091
Уплотнения с двух сторон (для серии KH). Тип сепаратора: сепаратор из полиамидной смолы. Легкий предварительный натяг.
- 61814-Y
Тип сепаратора: сепаратор из полиамидной смолы.
- 61814-Y-C3
Внутренний зазор больше нормального. Тип сепаратора: сепаратор из полиамидной смолы.
- 61814EE
Угол контакта α=25. Шарики увеличенного размера.
- 61814Y
Тип сепаратора: сепаратор из полиамидной смолы.
- 61814
- 61814-2RS1
Подшипники с радиально-осевым контактным уплотнительным кольцом из синтетического каучука с обеих сторон.
- 61814-2RZ
Уплотнения с двух сторон (для серии KH).
- 61814-2RZ/W64
Уплотнения с двух сторон (для серии KH). Короноидальный сепаратор.
- 61814-2RS1/W64
Подшипники с радиально-осевым контактным уплотнительным кольцом из синтетического каучука на одной стороне. Подшипник с антифрикционным наполнителем Solid Oil.
- S6814
Шарики и кольца из материала AISI 440C.
- S6814 2rs
Шарики и кольца из материала AISI 440C. Резиновые уплотнения с обеих сторон подшипника.
- S6814zz
Шарики и кольца из материала AISI 440C. Подшипник с защитными шайбами с двух сторон.
- 6814
Похожие подшипники, размер: 70x90x10мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| SX011814-A | Подшипник с перекрёстными роликами | Высокоточный тонкостенный подшипник со скрещенными роликами и разъемным наружным кольцом. Угол контакта 25 градусов. |
Однорядный радиально-упорный керамический подшипник CE71814ZRPP, выполненный полностью из диоксида циркония (ZrO2), представляет собой специализированное решение для узлов трения, работающих в экстремальных средах, где стандартные стальные и гибридные аналоги выходят из строя.
Особенности конструкции и материала
Кольца и тела качения подшипника изготовлены из высокоплотной технической керамики ZrO2. В отличие от нитрида кремния (Si3N4), циркониевая керамика обладает коэффициентом теплового расширения, близким к показателям подшипниковых сталей, что существенно упрощает расчет посадочных допусков при монтаже на металлические валы и в корпуса. Радиально-упорная геометрия дорожек качения позволяет восприятие комбинированных нагрузок (радиальных и осевых) при строго однонаправленном осевом силовом потоке.
Ключевые эксплуатационные преимущества
- Абсолютная коррозионная стойкость: Подшипник инертен к воздействию большинства агрессивных сред, включая сильные кислоты, щелочи, солевые растворы и морскую воду.
- Электроизоляционные свойства: Материал полностью исключает риск возникновения электроэрозии и повреждения дорожек качения от блуждающих токов.
- Работа без смазочных материалов: Низкий коэффициент трения пары допускает эксплуатацию в условиях «сухого» трения, а также в вакуумных камерах или при полном погружении в рабочую среду.
- Термостойкость: Сохраняет геометрическую стабильность и прочностные характеристики в широком диапазоне температур.
Область применения
Подшипник CE71814ZRPP оптимален для установки в химических реакторах, полупроводниковом производстве, медицинском и фармацевтическом оборудовании, узлах травления, а также в погружных насосных агрегатах, где применение традиционных пластичных смазок невозможно или недопустимо по технологическим регламентам.
| Тип | Радиально-упорный шариковый подшипник |
| Обозначение | CE71814ZRPP |
| Внутренний диаметр d | 70.00 мм |
| Внешний диаметр D | 90.00 мм |
| Ширина B / Высота H | 10.00 мм |
