Радиально-упорный шариковый подшипник CE71901ZRPP
51788
В наличии
Цена на подшипник CE71901ZRPP является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

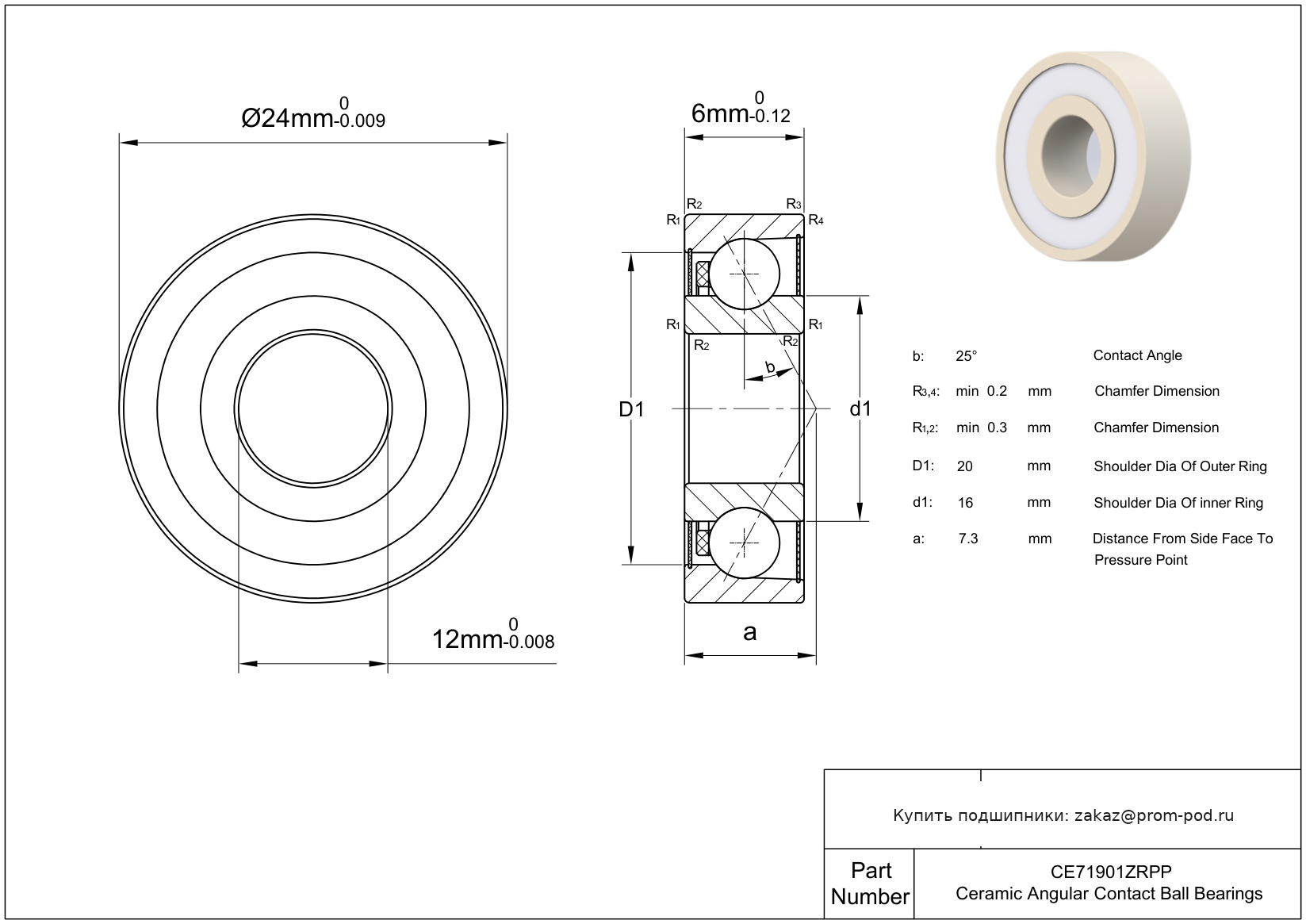

Технические характеристики CE71901ZRPP
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 12 мм |
| Внешний диаметр | 24 мм |
| Ширина | 6 мм |
| Основные технические параметры | |
| Номер детали | CE71901ZRPP |
| Система измерений | Метрическая |
| Тип подшипника | Шариковый |
| Направление воспринимаемой нагрузки | Угловой контакт |
| Конструкция | Однорядный |
| Тип уплотнения | Уплотнённый |
| Смазка | Сухая |
| Допуски | |
| Допуск диаметра отверстия | -0.008 мм до 0 |
| Допуск внешнего диаметра | -0.009 мм до 0 |
| Допуск по ширине | -0.12 мм до 0 |
| Диапазон температур | -176 до 752 °F |
| Материалы | |
| Материал кольца | Цирконий |
| Материал сепаратора | PEEK (полиэфирэфиркетон) |
| Материал шариков | Диоксид циркония (ZrO2) |
| Нагрузка | |
| Динамическая радиальная нагрузка | 0.6894 кН |
| Статическая радиальная нагрузка | 0.3158 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Рейтинг ABEC | ABEC-1 |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 17.64 |
| Вес | 0.01 kg |
| Угол контакта | 25 ° |
| Точка давления (a) | 7.3 мм |
| Диаметр шара | 3.175 мм |
| Диаметр борта внутреннего кольца (широкий торец) | 16 мм |
| Диаметр борта внутреннего кольца (узкий торец) | 16 мм |
| Диаметр заплечика наружного кольца (широкий торец) (D1) | 20 мм |
| Размер фаски (r1 2)(мин) | 0.3 мм |
| Размер фаски (r3 4)(мин) | 0.2 мм |
| Количество шариков | 13 |
Таблица модификаций: Радиально-упорный шариковый подшипник CE71901ZRPP
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| CE71901ZR | Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. | |
| CE71901SI | Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE71901SIPP | Два уплотнения. Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE71901SCPP | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. Два уплотнения. | |
| 71901 CDGB/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+B. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Средний преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Угол контакта α=15. |
| S71901 ACD/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Тела качения из нитрида кремния. |
| 71901 CDGA/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. |
| 71901 CDGA/HCP4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. |
| S71901 CDGB/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+B. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Средний преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Угол контакта α=15. |
| S71901 CDGA/P4A | Шарики и кольца из материала AISI 440C. | CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. |
| S71901 CDGA/HCP4A | Шарики и кольца из материала AISI 440C. | CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. |
| S71901 ACDGC/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки. Угол контакта α=15. |
| S71901 ACDGB/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки. Угол контакта α=40. |
| S71901 ACDGA/P4A | Шарики и кольца из материала AISI 440C. | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. |
| S71901 ACDGA/HCP4A | Шарики и кольца из материала AISI 440C. | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. |
| S71901 CD/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 71901 ACEGC/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип E. Обозначение типа смазки. Угол контакта α=15. |
| 71901 CE/HCP4AH | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Угол контакта α=15, высокоскоростные, тип E. Тяжелый предварительный натяг. |
| 71901 CEGA/HCP4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Тела качения из нитрида кремния. Обозначение типа смазки. Угол контакта α=15, высокоскоростные, тип E. |
| 71901 CEGA/HCPA9A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Угол контакта 25 градусов. Тела качения из нитрида кремния. Обозначение суффикса для немонтируемого сменного подшипникового вкладыша. Обозначение типа смазки. Угол контакта α=15, высокоскоростные, тип E. Угол контакта α=30. |
| 71901 CEGA/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Обозначение типа смазки. Угол контакта α=15, высокоскоростные, тип E. |
| 71901 CEGB/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Обозначение типа смазки. Угол контакта α=25. Сделано в США (стандарт для серии типа B). Угол контакта α=15. |
| 71901 ACDGA/HCP4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. |
| 71901 ACDGA/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. |
| 71901 ACDGB/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки. Угол контакта α=40. |
| 71901 ACDGC/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки. Угол контакта α=15. |
| 71901 ACEGA/HCP4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип E. Угол контакта 25 градусов. Тела качения из нитрида кремния. Обозначение типа смазки. |
| 71901 ACEGA/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип E. Угол контакта 25 градусов. Обозначение типа смазки. |
| 71901 ACEGB/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип E. Обозначение типа смазки. Угол контакта α=40. |
| SS71901 | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. | Основное исполнение. |
Аналоги CE71901ZRPP
- SS71901 2RS
Резиновые уплотнения с обеих сторон подшипника.
- R-2412X3
3 подшипника в паре.
- R-2412X3DD
Две защитные шайбы. 3 подшипника в паре.
- R-2412X3KK
3 подшипника в паре. Тип слота Conrad без заполнения. Тип Conrad (незаполняемый слот).
- DDR-2412X3DD
Миниатюрный радиальный шариковый подшипник метрической серии из нержавеющей стали со встроенными уплотнениями или защитными шайбами. Две защитные шайбы. 3 подшипника в паре.
- DDR-2412X3ZZ
Миниатюрный радиальный шариковый подшипник метрической серии из нержавеющей стали со встроенными уплотнениями или защитными шайбами. Подшипник с защитными шайбами с двух сторон. 3 подшипника в паре.
- 61901C
Угол контакта α=15.
- 61901H
Тяжелый предварительный натяг.
- 61901H/FVSL613
Паз упорного кольца на стороне подшипника противоположного защитной шайбе. Упорное кольцо в комплекте. Тяжелый предварительный натяг. Однорядный, максимальной грузоподъемности, со слотом для ввода шариков, с узкой шириной. Пищевая смазка.
- 61901H-2RS
Резиновые уплотнения с обеих сторон подшипника. Тяжелый предварительный натяг.
- 61901H-2RS/F
Резиновые уплотнения с обеих сторон подшипника. Тяжелый предварительный натяг. Пищевая смазка.
- 61901H-ZZ/F
Подшипник с защитными шайбами с двух сторон. Тяжелый предварительный натяг. Пищевая смазка.
- 61901H-2RS/FVSL613
Резиновые уплотнения с обеих сторон подшипника. Паз упорного кольца на стороне подшипника противоположного защитной шайбе. Упорное кольцо в комплекте. Тяжелый предварительный натяг. Однорядный, максимальной грузоподъемности, со слотом для ввода шариков, с узкой шириной. Пищевая смазка.
- 61901-ZZ
Подшипник с защитными шайбами с двух сторон.
- 61901-2RS
Резиновые уплотнения с обеих сторон подшипника.
- 61901-2RZ
Уплотнения с двух сторон (для серии KH).
- 61901-C3
Внутренний зазор больше нормального.
- 61901-ZZ-C3
Внутренний зазор больше нормального. Подшипник с защитными шайбами с двух сторон.
- 61901-2RS-C3
Резиновые уплотнения с обеих сторон подшипника. Внутренний зазор больше нормального.
- 61901-2RZ-C3
Уплотнения с двух сторон (для серии KH). Внутренний зазор больше нормального.
Похожие подшипники, размер: 12x24x6мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| NAXI1223 | Комбинированный роликовый подшипник | Комбинированный подшипник, состоящий из радиального игольчатого подшипника с внутренним кольцом и упорного шарикоподшипника. |
Однорядный радиально-упорный керамический подшипник CE71901ZRPP, выполненный полностью из диоксида циркония (ZrO2), представляет собой специализированное решение для узлов трения, работающих в экстремальных средах, где стандартные стальные и гибридные аналоги выходят из строя.
Особенности конструкции и материала
Кольца и тела качения подшипника изготовлены из высокоплотной технической керамики ZrO2. В отличие от нитрида кремния (Si3N4), циркониевая керамика обладает коэффициентом теплового расширения, близким к показателям подшипниковых сталей, что существенно упрощает расчет посадочных допусков при монтаже на металлические валы и в корпуса. Радиально-упорная геометрия дорожек качения позволяет восприятие комбинированных нагрузок (радиальных и осевых) при строго однонаправленном осевом силовом потоке.
Ключевые эксплуатационные преимущества
- Абсолютная коррозионная стойкость: Подшипник инертен к воздействию большинства агрессивных сред, включая сильные кислоты, щелочи, солевые растворы и морскую воду.
- Электроизоляционные свойства: Материал полностью исключает риск возникновения электроэрозии и повреждения дорожек качения от блуждающих токов.
- Работа без смазочных материалов: Низкий коэффициент трения пары допускает эксплуатацию в условиях «сухого» трения, а также в вакуумных камерах или при полном погружении в рабочую среду.
- Термостойкость: Сохраняет геометрическую стабильность и прочностные характеристики в широком диапазоне температур.
Область применения
Подшипник CE71901ZRPP оптимален для установки в химических реакторах, полупроводниковом производстве, медицинском и фармацевтическом оборудовании, узлах травления, а также в погружных насосных агрегатах, где применение традиционных пластичных смазок невозможно или недопустимо по технологическим регламентам.
| Тип | Радиально-упорный шариковый подшипник |
| Обозначение | CE71901ZRPP |
| Внутренний диаметр d | 12.00 мм |
| Внешний диаметр D | 24.00 мм |
| Ширина B / Высота H | 6.00 мм |
