Радиально-упорный шариковый подшипник CE71924ZRPP
51810
В наличии
Условия заказа и стоимость
Цена на подшипник CE71924ZRPP является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

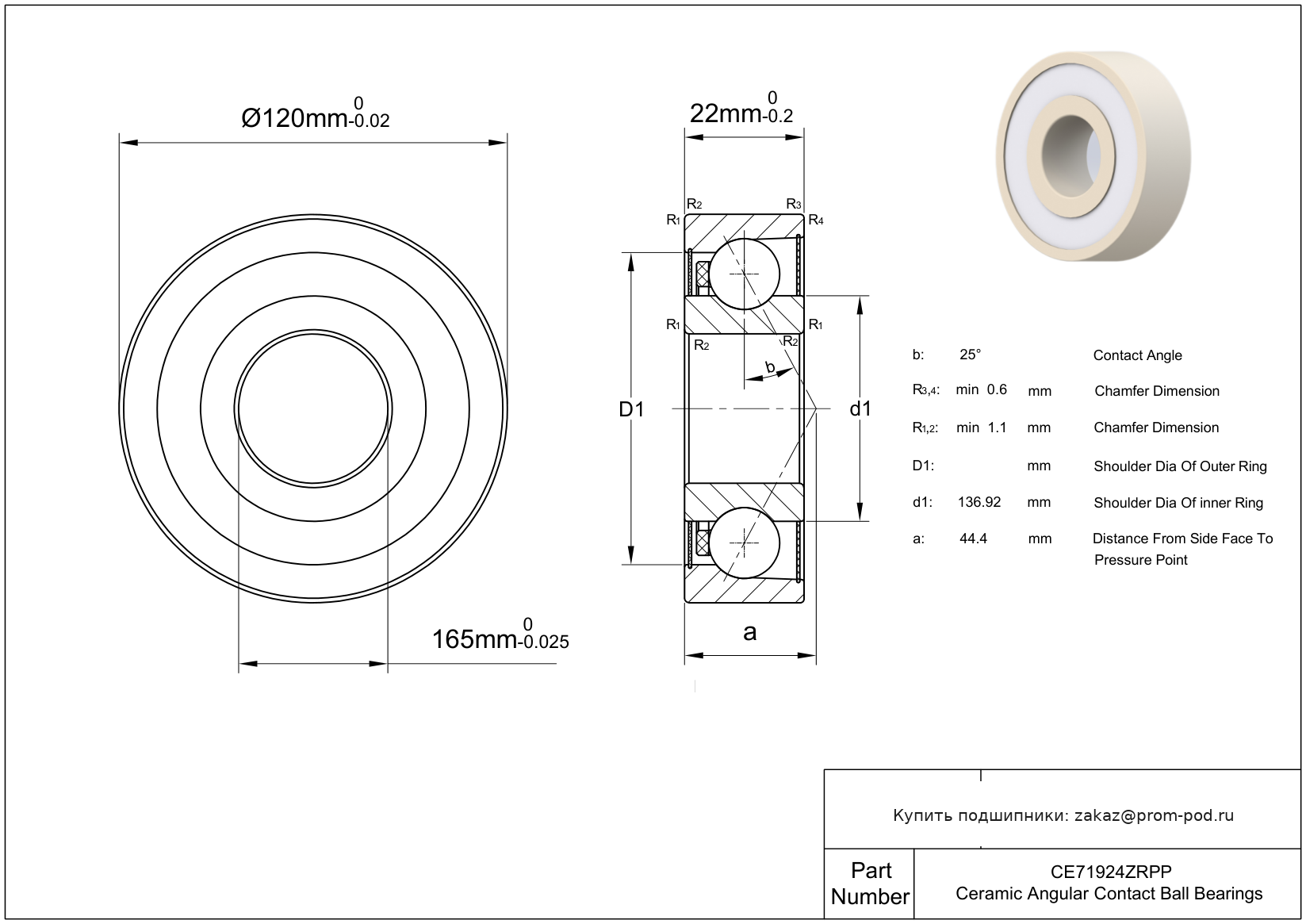

Технические характеристики CE71924ZRPP
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 120 мм |
| Внешний диаметр | 165 мм |
| Ширина | 22 мм |
| Основные технические параметры | |
| Номер детали | CE71924ZRPP |
| Система измерений | Метрическая |
| Тип подшипника | Шариковый |
| Направление воспринимаемой нагрузки | Угловой контакт |
| Конструкция | Однорядный |
| Тип уплотнения | Уплотнённый |
| Смазка | Сухая |
| Допуски | |
| Допуск диаметра отверстия | -0.02 мм до 0 |
| Допуск внешнего диаметра | -0.025 мм до 0 |
| Допуск по ширине | -0.2 мм до 0 |
| Диапазон температур | -176 до 752 °F |
| Материалы | |
| Материал кольца | Цирконий |
| Материал сепаратора | PEEK (полиэфирэфиркетон) |
| Материал шариков | Диоксид циркония (ZrO2) |
| Нагрузка | |
| Динамическая радиальная нагрузка | 6.8858 кН |
| Статическая радиальная нагрузка | 7.6954 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Рейтинг ABEC | ABEC-1 |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 11.9 |
| Вес | 0.9 kg |
| Угол контакта | 25 ° |
| Точка давления (a) | 44.4 мм |
| Диаметр шара | 8.731 мм |
| Диаметр борта внутреннего кольца (широкий торец) | 136.92 мм |
| Диаметр борта внутреннего кольца (узкий торец) | 135 мм |
| Размер фаски (r1 2)(мин) | 1.1 мм |
| Размер фаски (r3 4)(мин) | 0.6 мм |
| Количество шариков | 41 |
Таблица модификаций: Радиально-упорный шариковый подшипник CE71924ZRPP
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| CE71924ZR | Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. | |
| CE71924SI | Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE71924SIPP | Два уплотнения. Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. | |
| CE71924SCPP | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. Два уплотнения. | |
| S71924 CB/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Нормальное обозначение осевого люфта для сдвоенных подшипников. |
| SS71924 | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. | Основное исполнение. |
| S71924 CD/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| S71924 CE/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Угол контакта α=15, высокоскоростные, тип E. |
| 71924 CDGB/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+B. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Средний преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Угол контакта α=15. |
| 71924 CDGC/P4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+C. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Средний преднатяг (серии 719 D, 70 D и 72 D) или Большой преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Угол контакта α=15. |
| S71924 CDGB/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. DG+B. Два однорядных радиально-упорных шарикоподшипника в универсальном исполнении, т. е. пригодные для монтажа по любой схеме: 0-образной, Х-образной или тандем. Обозначения осевого зазора или предварительного натяга также, как у DB. Лёгкий преднатяг (серии 719 D, 70 D и 72 D) или Средний преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Тела качения из нитрида кремния. Угол контакта α=15. |
| S71924 ACDGA/HCP4A | Шарики и кольца из материала AISI 440C. | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. |
| S71924 ACDGA/P4A | Шарики и кольца из материала AISI 440C. | ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. |
| S71924 CDGA/HCP4A | Шарики и кольца из материала AISI 440C. | CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. |
| S71924 CDGA/P4A | Шарики и кольца из материала AISI 440C. | CD + GA. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. |
| S71924 CEGA/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Обозначение типа смазки. Угол контакта α=15, высокоскоростные, тип E. |
| 71924 ACE/HCP4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип E. Тела качения из нитрида кремния. |
| S71924 ACE/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип E. Тела качения из нитрида кремния. |
| S71924 ACD/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Тела качения из нитрида кремния. |
| S71924 ACB/HCP4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип B. Тела качения из нитрида кремния. |
| S71924 CE/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=15, высокоскоростные, тип E. |
| S71924 CD/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| S71924 CB/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Нормальное обозначение осевого люфта для сдвоенных подшипников. |
| S71924 ACE/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип E. |
| S71924 ACD/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. |
| S71924 ACB/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=25, высокоскоростные, тип B. |
| 71924 CE/HCP4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Угол контакта α=15, высокоскоростные, тип E. |
| 71924 CD/HCP4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Прецизионный однорядный радиально-упорный шарикоподшипник, угол контакта α=15. |
| 71924 CB/HCP4A | Циркониевый однорядный радиально-упорный керамический шариковый подшипник | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Нормальное обозначение осевого люфта для сдвоенных подшипников. |
| S71924 CEGB/P4A | Шарики и кольца из материала AISI 440C. | Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Обозначение типа смазки. Угол контакта α=25. Сделано в США (стандарт для серии типа B). Угол контакта α=15. |
Аналоги CE71924ZRPP
- SS71924 2RS
Резиновые уплотнения с обеих сторон подшипника.
- 6924
- 6924ZZ
Подшипник с защитными шайбами с двух сторон.
- 6924M
Сепаратор: Латунь.
- 6924C3
Внутренний зазор больше нормального.
- 6924MC3
Радиальный зазор 5-10 µm.
- 6924LLU/L448
Стандартное контактное нитрильное уплотнение с двух сторон подшипника (от -20 до +120°C). Легкий предварительный натяг.
- 6924ZZ/5K
Смазка: Kyodo Yushi/Multemp (от -40 до +150°C). Подшипник с защитными шайбами с двух сторон.
- 6924LLU
Стандартное контактное нитрильное уплотнение с двух сторон подшипника (от -20 до +120°C).
Однорядный радиально-упорный керамический подшипник CE71924ZRPP, выполненный полностью из диоксида циркония (ZrO2), представляет собой специализированное решение для узлов трения, работающих в экстремальных средах, где стандартные стальные и гибридные аналоги выходят из строя.
Особенности конструкции и материала
Кольца и тела качения подшипника изготовлены из высокоплотной технической керамики ZrO2. В отличие от нитрида кремния (Si3N4), циркониевая керамика обладает коэффициентом теплового расширения, близким к показателям подшипниковых сталей, что существенно упрощает расчет посадочных допусков при монтаже на металлические валы и в корпуса. Радиально-упорная геометрия дорожек качения позволяет восприятие комбинированных нагрузок (радиальных и осевых) при строго однонаправленном осевом силовом потоке.
Ключевые эксплуатационные преимущества
- Абсолютная коррозионная стойкость: Подшипник инертен к воздействию большинства агрессивных сред, включая сильные кислоты, щелочи, солевые растворы и морскую воду.
- Электроизоляционные свойства: Материал полностью исключает риск возникновения электроэрозии и повреждения дорожек качения от блуждающих токов.
- Работа без смазочных материалов: Низкий коэффициент трения пары допускает эксплуатацию в условиях «сухого» трения, а также в вакуумных камерах или при полном погружении в рабочую среду.
- Термостойкость: Сохраняет геометрическую стабильность и прочностные характеристики в широком диапазоне температур.
Область применения
Подшипник CE71924ZRPP оптимален для установки в химических реакторах, полупроводниковом производстве, медицинском и фармацевтическом оборудовании, узлах травления, а также в погружных насосных агрегатах, где применение традиционных пластичных смазок невозможно или недопустимо по технологическим регламентам.
| Тип | Радиально-упорный шариковый подшипник |
| Обозначение | CE71924ZRPP |
| Внутренний диаметр d | 120.00 мм |
| Внешний диаметр D | 165.00 мм |
| Ширина B / Высота H | 22.00 мм |
