Шайбы для цилиндрических и игольчатых упорных подшипников  

Упорные шайбы для игольчатых и цилиндрических роликоподшипников выполняют роль прецизионных дорожек качения в узлах, где осевые силы достигают критических значений. Они обеспечивают равномерное распределение сосредоточенной нагрузки от тел качения на сопряженные детали корпуса или вала. Благодаря высокой твердости и минимальной шероховатости рабочей поверхности, эти элементы минимизируют потери на трение и предотвращают преждевременный износ оборудования.

Для изготовления данных деталей применяется высокоуглеродистая хромистая сталь, проходящая сквозную закалку до твердости не менее 58-64 HRC. Рабочие плоскости подвергаются прецизионному шлифованию и суперфинишированию для достижения минимальных отклонений от плоскостности. Такой подход гарантирует стабильность масляной пленки в зоне контакта и исключает локальный перегрев узла при высоких скоростях вращения.

Разновидности и специфика применения серий AS, GS, LS и WS

Тонкие упорные шайбы серии AS изготавливаются методом штамповки из пружинной стали и имеют толщину всего один миллиметр. Они закаливаются и полируются, что позволяет использовать их в условиях жесткого дефицита осевого пространства в качестве экономичного решения. Центрирование таких элементов обычно осуществляется по валу или по корпусу в зависимости от кинематики конкретного узла.

Шайбы вала серии WS центрируются непосредственно по валу и имеют внутренний диаметр, выполненный с высокой точностью под ходовую посадку. Они отличаются увеличенной толщиной и жесткостью, что позволяет им выдерживать значительные изгибающие моменты без деформации рабочей поверхности. Внешний диаметр этих деталей намеренно занижен, чтобы исключить трение о неподвижные элементы корпуса.

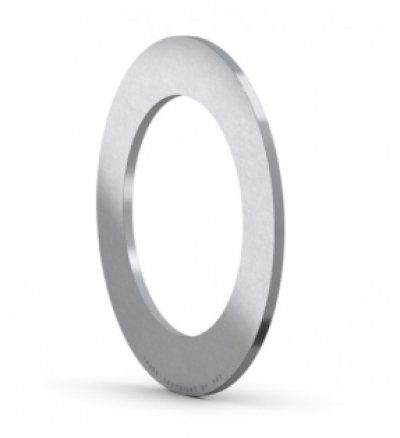

Шайбы корпуса серии GS предназначены для центрирования по отверстию в корпусе, поэтому их наружный диаметр обрабатывается с прецизионным допуском. Внутренний диаметр у деталей данной серии увеличен для обеспечения гарантированного зазора с вращающимся валом. Такое исполнение исключает взаимное заклинивание элементов при температурном расширении металлов во время работы под нагрузкой.

Универсальные упорные шайбы серии LS представляют собой промежуточное решение, сочетающее умеренную толщину и возможность центрирования как по валу, так и по корпусу. Они применяются в узлах с менее жесткими требованиями к точности вращения, где критически важна экономическая эффективность конструкции. Эти детали часто используются в качестве сопряженных плоскостей для игольчатых подшипников в редукторах и насосных установках.

Критерии выбора и правила монтажа упорных элементов

При проектировании и монтаже опорных узлов крайне важно соблюдать соосность сопрягаемых деталей для предотвращения кромочных напряжений на роликах. Неравномерный прижим шайбы приводит к быстрому усталостному выкрашиванию дорожки качения и разрушению сепаратора. Рекомендуется использовать жесткие опорные торцы и контролировать перпендикулярность посадочных мест относительно оси вращения.

Эффективный отвод тепла и подача смазочного материала в зону контакта тел качения с шайбой напрямую влияют на ресурс всего узла. В высокооборотистых механизмах предпочтительно использовать принудительную циркуляцию масла, проходящего через технологические зазоры между шайбой и валом. Для пластичной смазки необходимо предусматривать свободные полости, предотвращающие избыточное давление внутри подшипникового узла.

Как подобрать и купить упорные шайбы

Чтобы правильно подобрать упорную шайбу, необходимо учитывать не только геометрические размеры, но и динамическую грузоподъемность сопряженного роликового комплекта. В каталоге представлены оригинальные комплектующие различных серий, что позволяет точно рассчитать жесткость проектируемой опоры. Актуальная цена изделий зависит от класса точности, геометрических допусков и используемого сплава стали.

Вы можете самостоятельно выбрать и купить необходимые компоненты, воспользовавшись параметрическим поиском по внутреннему и наружному диаметрам. При возникновении сложностей с определением взаимозаменяемости серий AS, GS, LS или WS, отправьте техническое задание и маркировку сопряженного подшипника нашим инженерам для точной верификации артикулов.
