Подшипниковые узлы тип FB/FA  

Конструктивные особенности узлов типа FB и FA

Подшипниковые узлы серий FB и FA представляют собой прецизионные сборочные комплекты, объединяющие в одном корпусе самоустанавливающийся шарикоподшипник и жесткую фланцевую опору. Основной особенностью этих узлов является сферическое сопряжение наружного кольца подшипника и внутренней поверхности литого корпуса. Такое геометрическое решение позволяет компенсировать угловую несоосность валов, возникающую вследствие погрешностей монтажа или упругих деформаций под нагрузкой.

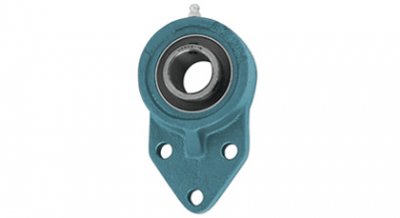

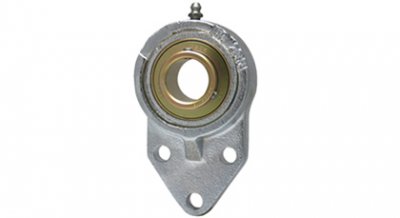

Узлы типа FB традиционно выполняются в виде трехболтовых фланцевых кронштейнов, которые монтируются на вертикальных плоскостях оборудования. Их компактная треугольная форма позволяет эффективно распределять радиальные и умеренные осевые нагрузки в условиях ограниченного монтажного пространства.

Узлы типа FA представляют собой круговые или регулируемые фланцевые опоры, которые чаще всего фиксируются на перпендикулярных к валу поверхностях с помощью трех или четырех крепежных болтов. Данная конфигурация обеспечивает повышенную жесткость фиксации и применяется в механизмах с высокими требованиями к соосности вращения.

Материалы корпусов и способы фиксации на валу

Для изготовления корпусов серий FB и FA стандартно применяется серый чугун высокой прочности, обладающий превосходными демпфирующими свойствами. Чугунные корпуса эффективно гасят вибрации, возникающие при работе оборудования, и защищают внутренний подшипниковый узел от механических повреждений.

В пищевой и химической промышленности используются модификации корпусов из нержавеющей стали или специального термопластика. Эти материалы обладают абсолютной стойкостью к коррозии, воздействию агрессивных сред и частым санитарным обработкам под высоким давлением.

Фиксация внутреннего кольца подшипника на валу в узлах FB/FA может осуществляться с помощью стопорных винтов, расположенных под углом 120 градусов друг к другу. Этот метод обеспечивает надежное двухточечное крепление и оптимален для реверсивных режимов работы на умеренных скоростях.

Для механизмов с однонаправленным вращением применяется фиксация с помощью эксцентрикового зажимного кольца. Такое решение гарантирует максимальную плотность посадки и исключает проворачивание вала относительно внутреннего кольца подшипника.

Технические параметры и эксплуатационные нагрузки

Расчет долговечности узлов FB и FA базируется на их способности воспринимать преимущественно радиальные нагрузки. Допускается также воздействие незначительных осевых усилий, величина которых не должна превышать 20-30% от неиспользованной радиальной грузоподъемности встроенного подшипника.

Важным фактором надежности является система уплотнений, состоящая из стандартных резинометаллических шайб и дополнительных защитных лабиринтов. Наличие пресс-масленки на корпусе позволяет регулярно обновлять пластичную смазку в зоне трения, что существенно продлевает общий ресурс эксплуатации узла.

Как подобрать и купить подшипниковые узлы FB/FA

Чтобы правильно подобрать подшипниковый узел, необходимо учитывать диаметр вала, межосевое расстояние крепежных отверстий и максимальную частоту вращения. Также критически важно оценить температурный режим эксплуатации, поскольку для высокотемпературных сред требуются специальные термостойкие уплотнения и смазка.

На нашем сайте вы можете быстро подобрать оптимальную конфигурацию опорного узла, используя подробные технические спецификации. Актуальная цена на каждую модель указана в карточке товара, что позволяет оперативно рассчитать смету на закупку комплектующих. Чтобы купить оригинальные детали промышленного класса, воспользуйтесь параметрическим поиском в каталоге или отправьте точную маркировку и эскиз вала нашим техническим специалистам для профессионального подбора аналогов.
