Эксцентриковые подшипники для корпусов  

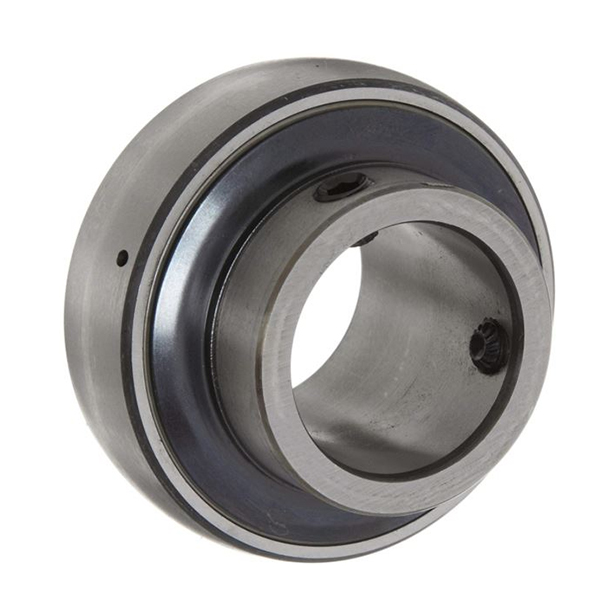

Конструктивные особенности эксцентриковых корпусных подшипников

Главной конструктивной особенностью подшипников данного типа является удлиненное внутреннее кольцо, на одном из торцов которого выполнен эксцентриковый выступ. На этот выступ устанавливается специальное стопорное кольцо с аналогичной эксцентриковой выточкой на внутренней поверхности. При повороте стопорного кольца относительно внутреннего кольца подшипника происходит их взаимное заклинивание на валу, что обеспечивает жесткую фиксацию без деформации самого вала.

Сферическая наружная поверхность внешнего кольца позволяет подшипнику самоустанавливаться внутри корпуса. Это техническое решение компенсирует несоосность опорных точек, возникающую из-за погрешностей сварки или сборки несущей рамы. В результате существенно снижаются внутренние напряжения в узле, предотвращается локальный перегрев дорожек качения и продлевается общий ресурс работы оборудования.

Разновидности и материальное исполнение узлов

Стандартные корпусные подшипники с эксцентриковым кольцом изготавливаются из высокоуглеродистой хромистой стали марки GCr15. Такие детали обладают максимальной контактной прочностью и твердостью, что позволяет им выдерживать значительные радиальные нагрузки в тяжелом машиностроении и конвейерных линиях общего назначения.

Для применения в пищевой, фармацевтической и химической промышленности выпускаются модификации из нержавеющей стали AISI 440C. Эти подшипники устойчивы к воздействию влаги, кислот и щелочей, а также выдерживают регулярную санитарную обработку под высоким давлением, сохраняя работоспособность в агрессивных средах.

В условиях повышенной запыленности и влажности применяются модели со специальными трехкромочными уплотнениями типа L3. Многослойная структура уплотнения надежно удерживает пластичную смазку внутри рабочей зоны и предотвращает проникновение мелкодисперсного абразива, грязи и воды к телам качения.

Специфика монтажа и восприятия нагрузок

С точки зрения внутренней геометрии, эксцентриковые корпусные элементы представляют собой радиальные шарикоподшипники. Они эффективно воспринимают высокие радиальные нагрузки, а также способны компенсировать умеренные осевые усилия в обоих направлениях за счет глубоких дорожек качения.

При монтаже данных узлов критически важно учитывать направление вращения вала. Заклинивание эксцентрикового кольца должно производиться строго в сторону рабочего вращения механизма, иначе в процессе эксплуатации произойдет самопроизвольное ослабление фиксации. Дополнительную безопасность соединения обеспечивает стопорный винт, который затягивается шестигранным ключом и врезается в тело вала.

Как правильно подобрать и купить эксцентриковый подшипник

Чтобы безошибочно подобрать подшипник для конкретного корпуса, необходимо учитывать диаметр посадочного отверстия, ширину внутреннего кольца и условия окружающей среды. На итоговую стоимость детали влияет материал изготовления, тип защитных уплотнений и класс точности. В каталоге представлены комплектующие различных ценовых сегментов, что позволяет купить оптимальный вариант под любые технические требования.

При замене изношенного узла важно обращать внимание на буквенно-цифровые индексы в маркировке, которые указывают на особенности конструкции уплотнений и тепловой зазор. Воспользуйтесь параметрическими фильтрами на нашем сайте для самостоятельного поиска нужного артикула или отправьте точную маркировку старой детали нашим техническим специалистам для оперативного подбора совместимого аналога.
