Сверхпрочные эксцентриковые подшипники для корпусов  

Конструктивные особенности эксцентриковой фиксации

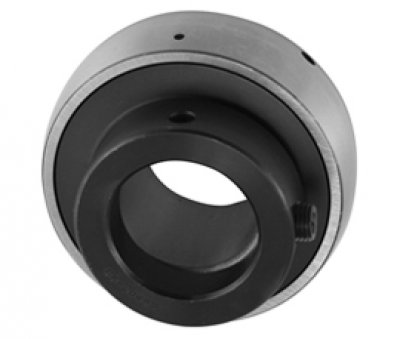

Конструкция сверхпрочных корпусных подшипников с эксцентриковым стопорным кольцом ориентирована на работу в узлах с односторонним направлением вращения вала. Фиксация детали осуществляется за счет сопряжения эксцентрикового выступа на удлиненном внутреннем кольце и ответной выточки на самом стопорном кольце. При повороте кольца относительно вала происходит заклинивание, которое надежно удерживает внутреннюю обойму от проскальзывания. Дополнительную фиксацию обеспечивает стопорный винт, который затягивается непосредственно в тело вала, предотвращая раскручивание механизма при резких пусках.

Сферическая наружная поверхность внешнего кольца является ключевым элементом, обеспечивающим самоустановку подшипника в корпусе. Такая геометрия позволяет компенсировать угловую несоосность вала до пяти градусов, возникающую из-за погрешностей монтажа или упругих деформаций под нагрузкой. Благодаря этому исключается концентрация кромочных напряжений на дорожках качения, что существенно продлевает общий ресурс работы всего вращающегося узла.

Разновидности и материальное исполнение сверхпрочных узлов

Базовые модификации сверхпрочных эксцентриковых подшипников изготавливаются из высокоуглеродистой хромистой стали сквозной закалки, соответствующей стандарту ШХ15. Эти детали обладают максимальной статической и динамической грузоподъемностью, что делает их идеальным выбором для редукторов и приводных валов тяжелого машиностроения. Они оснащаются стандартными двухкромочными уплотнениями из бутадиен-нитрильного каучука, армированными стальным каркасом для защиты от пыли.

Для работы в условиях экстремальной запыленности и воздействия абразивных частиц применяются модификации с трехкромочными уплотнениями типа L3. В таких подшипниках три последовательных эластичных барьера надежно удерживают пластичную смазку внутри рабочей зоны и полностью блокируют проникновение грязи, влаги или технологических жидкостей. Данное исполнение незаменимо для почвообрабатывающей техники, дисковых борон и строительных смесителей.

Высокотемпературные эксцентриковые подшипники проектируются с увеличенным радиальным зазором класса C3 или C4 для компенсации теплового расширения металлов. Внутри таких деталей используется специализированная синтетическая смазка, сохраняющая свои вязкостные характеристики при нагреве свыше ста пятидесяти градусов. Сепараторы в этих моделях изготавливаются из штампованной стали или высокопрочного полиамида, способного выдерживать длительные термические нагрузки.

Сферы применения и эксплуатационные нагрузки

Основной сферой эксплуатации сверхпрочных эксцентриковых узлов является сельскохозяйственная техника, работающая в режиме постоянных ударных нагрузок. Их устанавливают на валы приводов комбайнов, сеялок и пресс-подборщиков, где критически важна быстрота замены детали без полного демонтажа вала. Простота фиксации эксцентриком позволяет проводить сервисные работы непосредственно в полевых условиях с минимальным набором инструментов.

В горнодобывающей и деревообрабатывающей промышленности данные подшипники монтируют в конвейерные ролики, грохоты и мощные вентиляционные установки. Высокая вибрационная стойкость эксцентрикового зажима исключает ослабление посадки на валу, которое часто происходит у подшипников со стопорными винтами при осевых колебаниях. Это минимизирует риск повреждения дорогостоящих валов и снижает общую аварийность технологических линий.

Как правильно подобрать и купить эксцентриковый подшипник

Чтобы правильно подобрать эксцентриковый подшипник для корпусного узла, необходимо учитывать не только диаметр вала, но и характер действующих нагрузок. Важно сопоставить частоту вращения механизма с предельно допустимой скоростью для выбранного типа уплотнения. Цена детали напрямую зависит от используемых материалов, класса точности и уровня защиты от агрессивных сред. В каталоге представлены комплектующие различных ценовых сегментов, что позволяет купить оптимальный вариант под конкретные эксплуатационные задачи.

Для быстрого поиска нужного типоразмера воспользуйтесь интерактивной системой фильтрации по геометрическим параметрам и нагрузочным характеристикам. Если вам требуется замена импортного узла с нестандартной маркировкой, отправьте точные буквенно-цифровые обозначения со старой детали или чертеж посадочного места нашим техническим специалистам для точной кросс-кодировки.
