Радиально-упорные шарикоподшипники с четырёхточечным контактом (общего назначения)  

Шариковые подшипники с четырёхточечным контактом являются специализированной разновидностью радиально-упорных подшипников, разработанной для работы в условиях жестких пространственных ограничений. Их ключевое отличие заключается в способности фиксировать вал в обоих осевых направлениях, выполняя функцию двух стандартных однорядных опор. Такое конструктивное решение позволяет инженерам проектировать более компактные и легкие редукторы, минимизируя общую металлоемкость промышленного оборудования.

Геометрия дорожек качения и механика распределения нагрузок

Профиль дорожек качения колец имеет форму так называемой «готической арки» с двумя центрами кривизны для каждого полукольца. При воздействии чисто радиальной нагрузки шарик соприкасается с металлическими поверхностями сразу в четырех точках, что обеспечивает высокую жесткость, но увеличивает трение. При появлении преобладающей осевой нагрузки точки контакта смещаются, и подшипник начинает работать как классический радиально-упорный узел с двумя рабочими зонами под углом около 35 градусов.

Разъемная конструкция одного из колец позволяет заполнить внутреннее пространство максимальным количеством шариков увеличенного диаметра. Это существенно повышает грузоподъемность детали по сравнению со стандартными радиальными аналогами. Однако из-за повышенного тепловыделения при четырехточечном контакте такие узлы требуют точного расчета теплового баланса и качественного смазывания.

Основные конструктивные исполнения и типы сепараторов

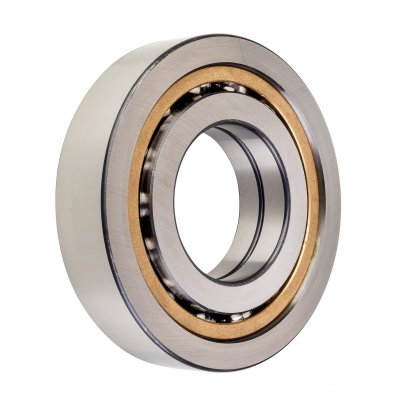

Исполнение QJ с разъемным внутренним кольцом является наиболее распространенным типом в данном классе опор. Такая схема облегчает монтаж на вал и позволяет использовать подшипник в качестве упорного узла в паре с радиальным цилиндрическим роликоподшипником. Внутреннее кольцо жестко фиксируется на валу, обеспечивая высокую точность осевого позиционирования.

Исполнение QJF отличается разъемным наружным кольцом и применяется в специфических узлах, где вращается наружная часть механизма. Данная модификация востребована в поворотных столах и специализированных редукторах, где требуется внешнее центрирование. Монтаж таких деталей требует строгого соблюдения соосности посадочных мест корпуса.

Латунные массивные сепараторы, центрируемые по внутреннему или наружному кольцу, используются в тяжелонагруженных узлах. Они обладают высокой механической прочностью и химической стойкостью, что критично для работы в агрессивных средах химических производств. Такие сепараторы минимизируют износ при резких изменениях частоты вращения.

Полиамидные сепараторы, армированные стекловолокном, применяются в узлах с умеренными рабочими температурами. Они обеспечивают бесшумность работы, имеют малый вес и снижают центробежные силы, действующие на тела качения. Это оптимальный выбор для высокооборотистых компрессоров и насосного оборудования.

Сферы применения в промышленном оборудовании

В винтовых и поршневых компрессорах эти подшипники воспринимают двухсторонние осевые усилия, возникающие при сжатии газа. Они гарантируют стабильный зазор между роторами, предотвращая их соприкосновение и последующий выход из строя. Высокая жесткость опоры исключает осевой люфт вала при изменении давления в системе.

В многоступенчатых цилиндрических и конических редукторах детали устанавливаются на быстроходных валах для компенсации осевых сил от косозубых передач. Они эффективно работают в паре с плавающими радиальными подшипниками, беря на себя всю осевую составляющую нагрузки. Это позволяет продлить общий ресурс трансмиссии и снизить уровень вибрации.

Как правильно подобрать и купить комплектующие

Чтобы правильно подобрать подшипник с четырёхточечным контактом, необходимо учитывать величину начального осевого зазора и предельную частоту вращения вала. Также важно обращать внимание на класс точности изделия, особенно при проектировании высокоточных станочных шпинделей. На нашем ресурсе представлена подробная техническая информация, которая поможет сопоставить рабочие параметры вашего оборудования с характеристиками деталей.

Цена изделий зависит от используемых материалов, бренда и геометрической точности исполнения. Вы можете самостоятельно изучить номенклатуру и купить необходимые компоненты непосредственно через каталог. Если вам требуется профессиональная консультация, рекомендуем воспользоваться встроенными техническими фильтрами для точного подбора или отправить заводскую маркировку детали нашим инженерам для оперативного поиска аналога.
