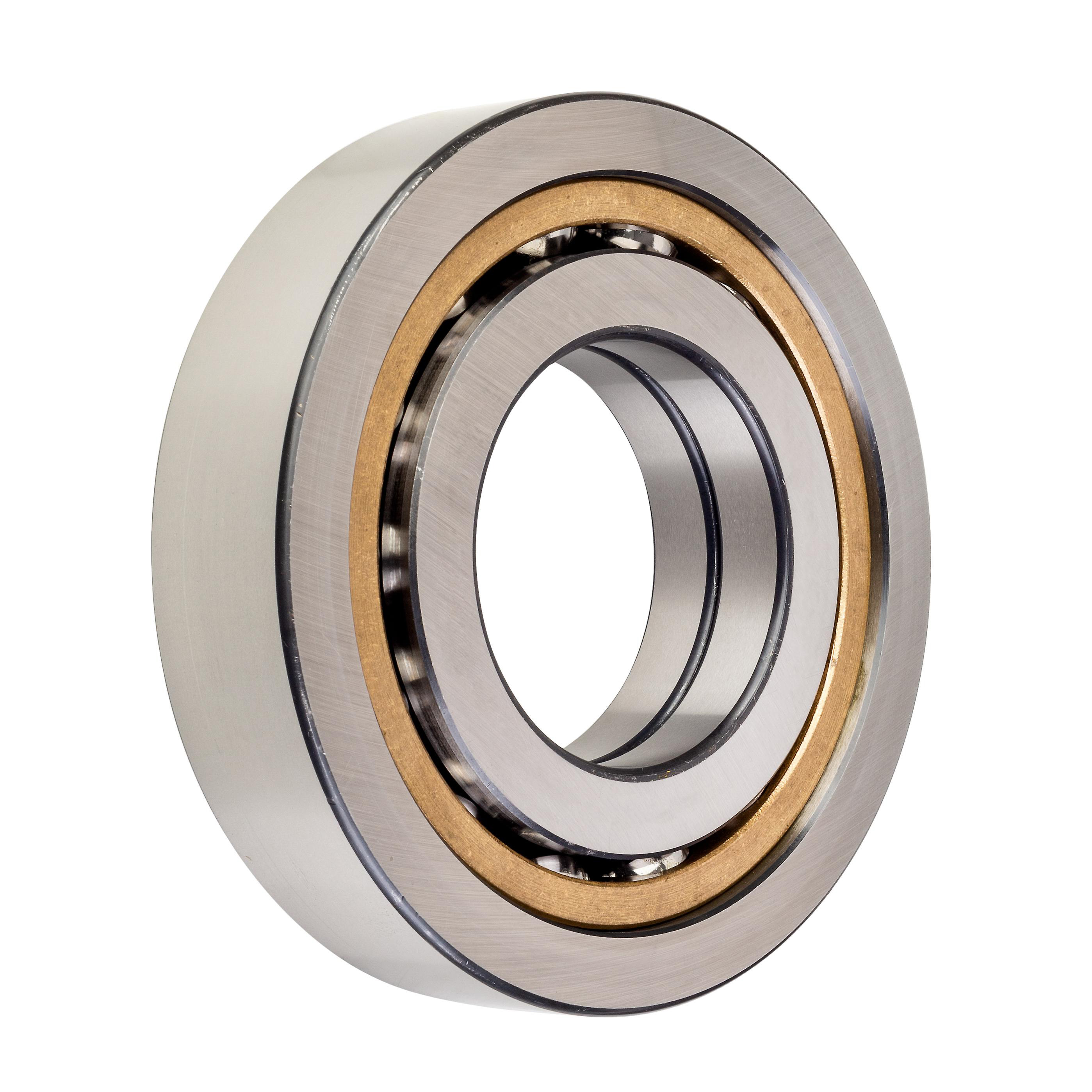

Радиально-упорный шариковый подшипник QJ 309 N2MA
14167
В наличии
Условия заказа и стоимость
Цена на подшипник QJ 309 N2MA является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

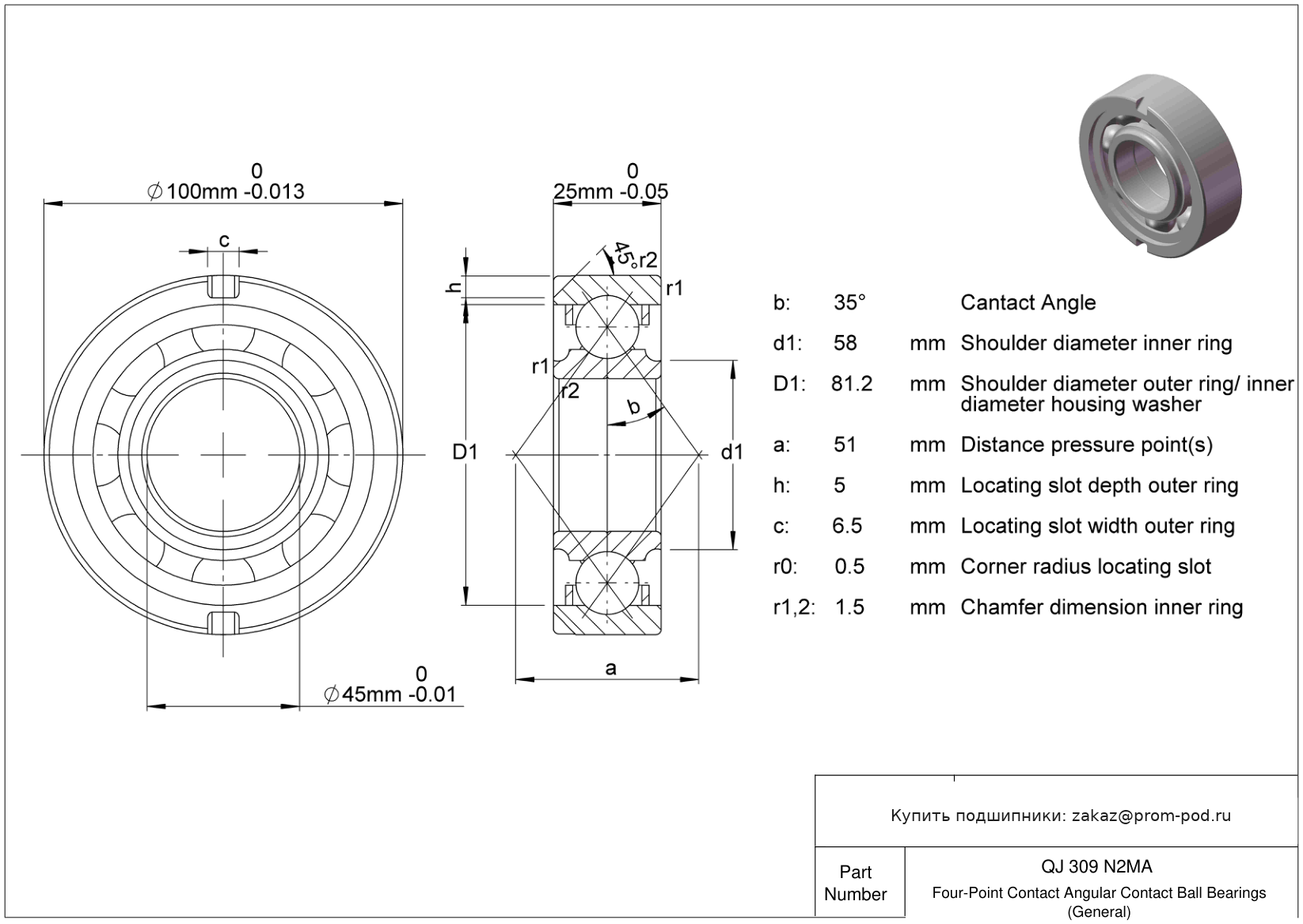

Технические характеристики QJ 309 N2MA
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 45 мм |
| Внешний диаметр | 100 мм |
| Ширина | 25 мм |
| Внутренний диаметр на наружном кольце | 81.2 мм |
| Диаметр большого торца внутреннего кольца | 58 мм |
| Основные технические параметры | |
| Номер детали | QJ 309 N2MA |
| Бренд | SKF |
| Система измерений | Метрическая |
| Тип подшипника | Шариковый |
| Направление воспринимаемой нагрузки | Четырёхточечный контакт |
| Конструкция | Однорядный |
| Тип уплотнения | Открытый |
| Смазка | Смазанный |
| Допуски | |
| Допуск диаметра отверстия | -0.01 мм до 0 |
| Допуск внешнего диаметра | -0.013 мм до 0 |
| Допуск по ширине | -0.05 мм до 0 |
| Диапазон температур | -30° до 110 °C |
| Класс допуска | P6 (ABEC-3) |
| Материалы | |
| Материал кольца | Хромистая сталь |
| Материал тел качения | Хромистая сталь |
| Материал сепаратора | Латунь |
| Нагрузка | |
| Динамическая радиальная нагрузка | 100.0849 кН |
| Статическая радиальная нагрузка | 83.0705 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Прочие характеристики | |
| Размер фаски | 1.5 мм |
| Максимальная скорость (X1000 об/мин) | 12 |
| Вес | 1.05 kg |
| Точка давления (a) | 51 мм |
Таблица модификаций: Радиально-упорный шариковый подшипник QJ 309 N2MA
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| QJ 309 N2PHAS | Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. | Сепаратор из стеклонаполненого полиэфирэфиркетона РЕЕК, со смазочными канавками на направляющих поверхностях, центрируемый по наружному кольцу. Подшипник с двумя смещёнными на α=180 стопорящими пазами на наружной поверхности наружного кольца (для удерживания подшипника от проворачивания). |
| QJ 309 PHAS | Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. | Сепаратор из стеклонаполненого полиэфирэфиркетона РЕЕК, со смазочными канавками на направляющих поверхностях, центрируемый по наружному кольцу. |
| QJ 309 MA | Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. | Угол контакта 25 градусов. Сепаратор: Латунь. |
| 309A-ZN | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Угол контакта 25 градусов. Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо на другой стороне. |
| 309D | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Одна защитная шайба. |
| 309SFFC | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Однорядный радиальный подшипник с шириной картриджа, с двумя защитными шайбами. |
| 309-Z | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Защитная шайба с одной стороны, крепится с помощью стопорного кольца. |
| 309 | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Основное исполнение. |
| 309SZZG | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Подшипник с защитными шайбами с двух сторон. Обозначение типа смазки. Сепаратор: Высококачественная сталь. |
| 309SZZC | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Однорядный радиальный подшипник, ширина картриджа, с двумя уплотнениями. |
| 309SZZ | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Подшипник с защитными шайбами с двух сторон. Сепаратор: Высококачественная сталь. |
| 309S-HYB#1 | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Керамические тела качения и допуски ABEC-1. Сепаратор: Высококачественная сталь. |
| 309SFF-HYB#1 | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Керамические тела качения и допуски ABEC-1. Уплотнение типа Flex Seal сдвух сторон. Минимальный крутящий момент, низкий уровень трения, которое обеспечивает удержание смазки и защиты от загрязнений. Изготовлен из алюминия / ламинированного волокна. Сепаратор: Высококачественная сталь. |
| 309N/MT33 MT33 | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Смазка NLGI 3 на литиевой основе с диапазоном рабочих температур от –30 до +120 C (стандартное количество). Специальная пластичная смазка для средней температуры (от -30 до +110 С). Дополнительное двухзначное цифровое обозначение характеризует применяемую пластичную смазку. Если заполнение подшипника пластичной смазкой отличается от нормального (т. е. от 25 до 35% свободного пространства подшипника), то дополнительные буквенные обозначения соответствуют указанному для НТ. Канавка для стопорного кольца в наружном кольце. |
| 309MF | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Сепаратор: Латунь. Пищевая смазка. |
| 309MFG | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Обозначение типа смазки. Сепаратор: Латунь. Пищевая смазка. |
| BL309NRC3 | Внутренний зазор больше нормального. Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. | |
| 309-2ZN | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо на другой стороне. |
| 309 NR/C3 | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Внутренний зазор больше нормального. Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. |
| 309-ZNR | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. |
| 309-2ZNR | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | 2Z+NR канавка под стопорное кольцо на наружном кольце с установленным стопорным кольцом и штампованными стальными защитными шайбами с обеих сторон подшипника. |
| 309 NR | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. |
| TMB309LLUC3/EM | Специальная сталь с термообработкой для более длительного срока службы. | Подшипники сортируются на две группы в зависимости от допуска внутреннего и наружнего диаметра. Два механических уплотнений. Сепаратор: Латунь. Угол контакта α=25. |
| TMB309LLUC3 | Специальная сталь с термообработкой для более длительного срока службы. | Подшипники сортируются на две группы в зависимости от допуска внутреннего и наружнего диаметра. Два механических уплотнений. |
| CS309LLU | Стандартное контактное нитрильное уплотнение с двух сторон подшипника (от -20 до +120°C). | |
| BL309C3 | Внутренний зазор больше нормального. | |
| TMB309ZZ | Специальная сталь с термообработкой для более длительного срока службы. | Подшипник с защитными шайбами с двух сторон. |
| TMB309C3 | Специальная сталь с термообработкой для более длительного срока службы. | Внутренний зазор больше нормального. |
| BL309ZZNR | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. Защитная шайба с одной стороны, крепится с помощью стопорного кольца. | |
| 309-2RS1 | Радиально-упорный шариковый подшипник с четырехточечным контактом общего назначения | Подшипники с радиально-осевым контактным уплотнительным кольцом из синтетического каучука с обеих сторон. |
Аналоги QJ 309 N2MA
- 1309 EKTN9
Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца.
- 1309 ETN9
Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25.
- S1309 EKTN9
Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца.
- S1309 ETN9
Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25.
- CE1309ZR
Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце.
- CE1309SI
Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце.
- CE1309SC
Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники.
- 1309-K-TVH
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Тип слота Conrad без заполнения.
- 1309-K-TVH-C3
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Внутренний зазор больше нормального. Тип слота Conrad без заполнения.
- 1309-TVH-C3
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Внутренний зазор больше нормального.
- 1309-TVH
Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения.
- 1309 ETN9/C3
Сепаратор из полиамида, армированного стекловолокном. Внутренний зазор больше нормального. Угол контакта α=25.
- 1309 EKTN9/C3
Сепаратор из полиамида, армированного стекловолокном. Внутренний зазор больше нормального. Упорный шариковый подшипник без упорного кольца.
- 1309KC3
Внутренний зазор больше нормального. Тип слота Conrad без заполнения.
- 1309 C3
Внутренний зазор больше нормального.
- 1309KTN
K+T. Тип Conrad, без паза для ввода шариков. Одно фетровое уплотнение. Канавка для стопорного кольца в наружном кольце.
- 1309K
Тип слота Conrad без заполнения.
- 1309 KC3
Внутренний зазор больше нормального. Тип слота Conrad без заполнения.
- 1309 M
Сепаратор: Латунь.
- 1309-K
Тип слота Conrad без заполнения.
Похожие подшипники, размер: 45x100x25мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 21309 E | Сферический роликовый подшипник | Дополнительня мощность. |
| 21309 EK | Сферический роликовый подшипник | Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21309 E/C3 | Сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Дополнительня мощность. |
| 21309 EK/C3 | Сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21309 EK/W64 | Сферический роликовый подшипник | Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21309 EW | Сферический роликовый подшипник | Оптимизированный профиль дорожек качения. |
| 21309 AV NILOS RING 45x90.8x3 (6309) | Сферический роликовый подшипник | Изготовлены из специальной марки стали. Коническое или резьбовое внутреннее отверстие. Канавка для стопорного кольца на стандартной стороне. Стопорное кольцо не поставляется. Используется для отделения основного номера подшипника от цифрового суффикса. Нейлоновый фиксатор, усиленный стекловолокном. Наружное кольцо с фланцем. Тип уплотнения: Уплотнение. Канавка под сепаратор на внутренней поверхности отверстия. Размеры границ изменены в соответствии со стандартами ISO. |
| 21309K | Сферический роликовый подшипник | Коническое внутреннее отверстие (конусность 1:12). |
| 21309 CCK | Сферический роликовый подшипник | Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12). |
| 21309 VAB | Сферический роликовый подшипник | Специальные коды вариаций. VAA начинается с буквенного кода, присвоенного для обозначения модификации от стандарта (например, 1-я модификация, 2-я модификация и т.д.). Эти коды подшипников никоим образом не указывают на модификацию по сравнению со стандартом. Для получения информации о конкретной модификации необходимо обратиться к инженерам. |
| 21309 CC W33 C04 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Наружное кольцо с точностью хода P5, W4. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). |
| 21309 AJ | Сферический роликовый подшипник | Угол контакта 25 градусов. Угол контакта 40 градусов для радиально-упорных типов. |
| 21309 | Сферический роликовый подшипник | |
| 21309EK CC W33 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12). Дополнительня мощность. |
| 21309EJW33 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. |
| 21309EJW33C2 | Сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. |
| 21309EJW33C3 | Сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. |
| 21309EJW33C4 | Сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. |
| 21309KEJW33 | Сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12). |
| 21309KEJW33C3 | Сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12). |
