Метрические переходные втулки HA для дюймового вала  

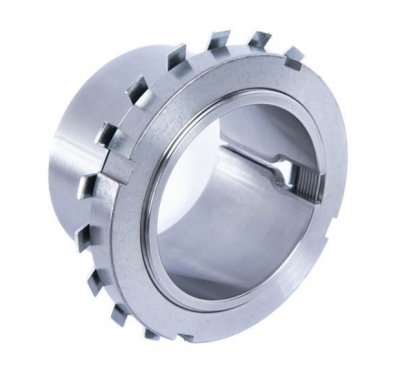

Закрепительные переходные втулки серии HA от американского концерна Timken — это специализированные монтажные узлы, предназначенные для сопряжения подшипников метрической серии с валами дюймового стандарта. Конструктивно втулка представляет собой разрезную гильзу с внешней конической поверхностью, имеющей стандартную конусность 1:12. Такая геометрия позволяет трансформировать осевое усилие затяжки гайки в равномерное радиальное сжатие, обеспечивая надежный натяг на гладком валу без необходимости проточки шпоночных пазов или создания уступов.

Применение дюймовых валов широко распространено в оборудовании американского и британского производства, тогда как большинство современных сферических роликоподшипников выпускаются в метрической системе. Втулки HA выступают в роли идеального адаптера, который нивелирует разницу в стандартах измерений и исключает необходимость дорогостоящей модернизации приводных валов. Они гарантируют центрирование подшипника и предотвращают его проворачивание на валу даже при резких изменениях направления вращения.

Конструктивные особенности и материаловедение втулок Timken HA

Каждая переходная втулка HA поставляется в комплекте со стопорной гайкой и предохранительной шайбой, образуя готовый к монтажу узел. Для фиксации подшипников малых и средних диаметров используются стопорные шайбы с внутренним выступом, который заводится в паз втулки, а внешние лепестки отгибаются в шлицы гайки. В крупногабаритных узлах применяются более мощные концевые стопорные скобы, фиксируемые болтами непосредственно к торцу зажимной гайки.

Материалом для изготовления втулок Timken служит высококачественная конструкционная сталь с контролируемым содержанием углерода, прошедшая специальную термическую обработку. Это обеспечивает оптимальный баланс между пластичностью, необходимой для упругой деформации при затяжке, и высокой прочностью на сжатие. Точная шлифовка посадочных поверхностей сводит к минимуму микронеровности, что предотвращает фреттинг-коррозию в процессе эксплуатации оборудования.

Для тяжелых условий эксплуатации Timken выпускает модификации втулок со специальным фосфатным покрытием, повышающим коррозионную стойкость металла. Такие детали незаменимы в целлюлозно-бумажной промышленности и металлургических цехах, где присутствует агрессивная влажная среда.

Области применения и специфика монтажа

Основной сферой применения переходных втулок HA являются тяжелонагруженные промышленные агрегаты, работающие в непрерывном цикле. Их активно используют в горнодобывающем оборудовании, ленточных конвейерах, вибрационных грохотах, а также в мощных вентиляционных установках и дымососах. Способность выдерживать высокие вибрационные нагрузки делает продукцию Timken стандартом де-факто для горно-обогатительных комбинатов.

Процесс монтажа втулки HA требует строгого контроля радиального зазора в подшипнике, так как чрезмерная затяжка гайки может привести к заклиниванию тел качения. Контроль величины зазора осуществляется с помощью набора щупов или путем измерения угла поворота гайки, а для крупногабаритных деталей применяется метод гидравлического монтажа. Правильно установленная втулка обеспечивает равномерное распределение внутренних напряжений в кольце подшипника, продлевая его ресурс.

Как правильно подобрать и купить переходную втулку HA

Чтобы правильно подобрать переходную деталь, необходимо точно знать номинальный дюймовый диаметр вала и обозначение монтируемого метрического подшипника. Важно учитывать, что шаг резьбы на зажимной гайке и размеры стопорных элементов жестко привязаны к конкретному типоразмеру втулки. В нашем каталоге вы найдете подробные таблицы геометрических параметров, где указана точная цена изделий, их вес и габаритные размеры.

Если вам необходимо купить оригинальные комплектующие Timken для обслуживания импортного оборудования, воспользуйтесь удобной системой поиска на сайте. Сравните технические параметры различных моделей, чтобы подобрать оптимальный вариант для ваших эксплуатационных условий. При возникновении сложностей с идентификацией дюймовой резьбы или конусности, отправьте эскиз узла или заводскую маркировку детали нашим техническим специалистам для точного подбора аналога.
