Внутренние кольца для игольчатых подшипников  

Назначение и конструктивные особенности внутренних колец

Внутренние кольца подшипников представляют собой высокоточные цилиндрические детали, предназначенные для создания сопряженной дорожки качения в узлах с игольчатыми или роликовыми подшипниками. Основная техническая необходимость их применения возникает в тех случаях, когда поверхность сопрягаемого вала невозможно закалить и отшлифовать до требуемых параметров шероховатости и твердости. Использование этих компонентов позволяет исключить дорогостоящую термическую и финишную обработку самого вала, существенно упрощая общую технологию производства машин и механизмов.

Для обеспечения максимальной несущей способности и долговечности внутренние кольца изготавливаются из высокоуглеродистой хромистой стали марки ШХ15 или ее европейского аналога 100Cr6. Детали проходят сквозную закалку до твердости не менее 58–64 HRC по шкале Роквелла, что гарантирует высокую сопротивляемость контактной усталости. После термической обработки беговая дорожка подвергается прецизионному суперфинишированию, в результате которого достигается минимальный параметр шероховатости Ra, снижающий коэффициент трения в узле.

Разновидности внутренних колец и особенности их применения

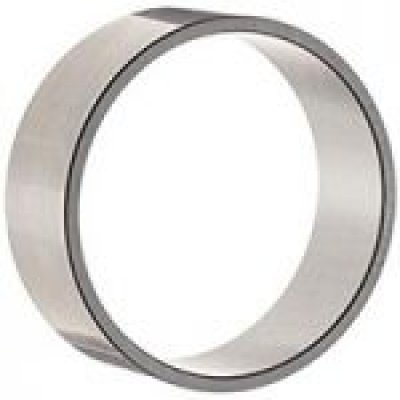

Стандартные внутренние кольца серии IR изготавливаются с высокой точностью геометрических параметров и имеют прецизионно обработанную дорожку качения. На торцах таких изделий предусмотрены специальные заходные фаски, которые значительно облегчают процесс монтажа и предотвращают повреждение игольчатых роликов при сборке узла. Данный тип колец является наиболее распространенным и применяется в прецизионных редукторах, автомобильных трансмиссиях и промышленном оборудовании.

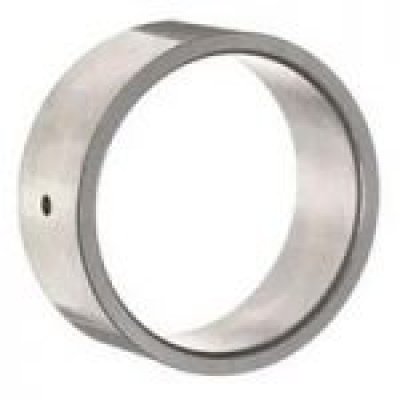

Модификации колец с индексом IR...D оснащаются специальными смазочными отверстиями и кольцевой проточкой на внутренней поверхности. Такая конструкция разработана специально для узлов, где подача смазочного материала осуществляется непосредственно через радиальные каналы в теле вала. Наличие проточки обеспечивает равномерное распределение пластичной смазки или масла по всей окружности беговой дорожки, что критически важно для высокооборотистых механизмов.

Внутренние кольца серии LR отличаются более широкими допусками на ширину детали, что делает их экономически эффективным решением для менее требовательных узлов общего машиностроения. Они часто используются в паре с игольчатыми роликовыми подшипниками без бортов, где допускается незначительное осевое смещение вала в процессе работы. Эти кольца позволяют компенсировать температурные расширения длинных валов без риска заклинивания тел качения.

Технические параметры и особенности монтажа

При проектировании подшипникового узла крайне важно учитывать класс точности внутреннего кольца, который определяет радиальное биение и отклонение от круглости. Посадка кольца на вал обычно осуществляется с натягом, чтобы предотвратить проворачивание детали под воздействием радиальных нагрузок. Для облегчения посадки и исключения задиров на валу кольцо перед монтажом рекомендуется индукционно нагревать до температуры не более 120 градусов Цельсия.

Особое внимание следует уделять соосности посадочных мест и жесткости опорной конструкции, так как любые перекосы вызывают неравномерное распределение напряжений по длине игольчатых роликов. Предельные рабочие обороты узла напрямую зависят от качества обработки сопрягаемой поверхности кольца и типа применяемого сепаратора подшипника. Своевременный контроль величины радиального зазора после запрессовки кольца позволяет избежать преждевременного выхода узла из строя.

Как правильно подобрать и купить внутренние кольца

Чтобы безошибочно подобрать подходящее внутреннее кольцо, необходимо точно определить его внутренний диаметр, наружный диаметр, который служит дорожкой качения, а также общую ширину детали. Важно учитывать условия эксплуатации узла, включая рабочую температуру, характер нагрузок и тип используемой смазки. В каталоге представлены комплектующие с различными классами точности и геометрическими модификациями, при этом итоговая цена изделия напрямую зависит от его габаритов и прецизионности исполнения.

Вы можете самостоятельно купить необходимые компоненты, воспользовавшись техническими фильтрами для точной сортировки по геометрическим параметрам на нашем ресурсе. Если вам требуется деталь со специфическими допусками или возникли трудности с определением серии, отправьте точную маркировку оригинального изделия или чертеж сопрягаемого узла нашим техническим специалистам для проведения профессионального подбора аналогов.
