Четырехрядные конические роликовые подшипники (TQO)  

Конструктивные особенности и кинематика подшипников TQO

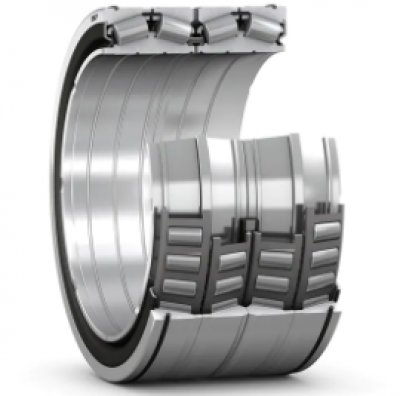

Четырехрядные конические роликоподшипники конструкции TQO состоят из двух двухрядных внутренних колец, одного центрального двухрядного наружного кольца и двух одинарных наружных колец по краям. Между рабочими элементами устанавливаются специальные дистанционные кольца, которые прецизионно калибруются на заводе для обеспечения заданного осевого зазора или предварительного натяга. Такая многокомпонентная схема позволяет оптимально распределять колоссальные радиальные усилия и воспринимать двусторонние осевые нагрузки, возникающие при деформации металла.

Пятно контакта конических роликов с дорожками качения имеет линейную форму, что минимизирует кромочные напряжения при незначительных прогибах вала. Углы наклона дорожек качения спроектированы таким образом, что линии действия сил сходятся к оси подшипника, обеспечивая высокую жесткость узла на изгиб. Для эффективного отвода тепла и подачи смазки в зону трения наружные дистанционные кольца и сами чаши снабжаются развитой системой радиальных отверстий и кольцевых проточек.

Разновидности исполнений и материалы компонентов

Модификации TQO с прошивными полыми роликами и штифтовыми сепараторами применяются в узлах с экстремальными динамическими воздействиями. Такая конструкция позволяет разместить максимальное количество тел качения увеличенного диаметра в одном ряду, что существенно повышает базовую динамическую грузоподъемность подшипника.

Исполнения со штампованными стальными сепараторами оконного типа ориентированы на стандартные условия эксплуатации металлургических цехов. Они отличаются меньшей массой вращающихся частей и обеспечивают стабильную работу узла при средних скоростях вращения валков.

Подшипники со специальными спиральными канавками во внутреннем отверстии конусов предназначены для установки на шейки валов с зазором. Эта конструктивная особенность предотвращает наволакивание металла и заклинивание шейки вала при интенсивном проскальзывании внутреннего кольца под нагрузкой.

Области применения и критерии выбора

Основной сферой эксплуатации опор типа TQO являются валки холодной и горячей прокатки листового и сортового проката. Также данные узлы востребованы в тяжелых редукторах цементной промышленности, мощных каландрах бумагоделательных машин и опорных узлах поворотных механизмов карьерных экскаваторов. Способность работать в условиях непрерывного цикла при высоких температурах делает их незаменимыми для тяжелого машиностроения.

Чтобы правильно подобрать четырехрядный подшипник TQO, необходимо учитывать не только габаритные размеры, но и величину требуемого радиального зазора, а также температурный режим эксплуатации. В каталоге представлены сертифицированные комплектующие, цена которых соответствует их высокому ресурсу и надежности. Вы можете самостоятельно выбрать и купить оригинальные детали, воспользовавшись параметрическим поиском по размерам и индексам зазоров. Если вам требуется профессиональная консультация, отправьте точную заводскую маркировку или чертеж узла нашим инженерам для оперативной идентификации и подбора аналога.
