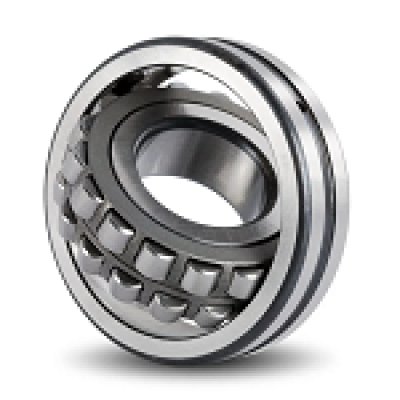

Двухрядные сферические роликовые подшипники  

Двухрядные сферические роликовые подшипники спроектированы для работы в узлах с высокими радиальными нагрузками, которые сопровождаются деформацией валов или несоосностью посадочных мест. Главной особенностью конструкции является общая сферическая дорожка качения на наружном кольце. Такое инженерное решение позволяет роликам свободно ориентироваться, компенсируя угловой перекос оси вала в пределах от полутора до двух с половиной градусов без потери несущей способности.

Внутреннее кольцо снабжено двумя обособленными дорожками качения, расположенными под определенным углом к оси подшипника. Бочкообразные ролики, установленные в два ряда, обеспечивают максимальную площадь контакта с рабочими поверхностями. Это позволяет эффективно распределять колоссальные радиальные усилия и одновременно воспринимать значительные осевые нагрузки в обоих направлениях.

Разновидности конструкции и типы посадочных отверстий

Модификации с цилиндрическим посадочным отверстием монтируются непосредственно на шейку вала с натягом. Данный тип сопряжения требует точного соблюдения теплового режима при монтаже, так как нагрев внутреннего кольца является обязательным условием для его посадки на вал. Цилиндрическая посадка обеспечивает максимальную жесткость соединения при постоянных и знакопеременных нагрузках.

Исполнения с коническим внутренним отверстием, имеющим конусность один к двенадцати или один к тридцати, фиксируются на валу с помощью закрепительных или стяжных втулок. Такой метод монтажа существенно облегчает процесс установки и последующего демонтажа крупногабаритных узлов. Кроме того, коническая посадка позволяет точно отрегулировать радиальный зазор в процессе затяжки подшипника.

Конструктивное исполнение с кольцевой проточкой и смазочными отверстиями на наружном кольце обеспечивает беспрепятственную подачу смазочного материала непосредственно в зону трения. Такое решение предотвращает масляное голодание роликов и способствует эффективному отводу тепла из рабочей зоны. Наличие данной системы смазки критически важно для узлов, работающих в непрерывном режиме при высоких температурах.

Материалы сепараторов и их эксплуатационный ресурс

Штампованные сепараторы из листовой стали отличаются высокой прочностью при относительно малом весе и минимальном объеме. Они отлично переносят ударные нагрузки и вибрацию, что делает их базовым решением для большинства стандартных промышленных редукторов. Стальные элементы конструкции устойчивы к воздействию агрессивных синтетических масел и широкому диапазону рабочих температур.

Массивные латунные сепараторы, обработанные механическим способом, центрируются по внутреннему кольцу или по роликам. Они обладают превосходными антифрикционными свойствами и высокой износостойкостью в условиях экстремальных вибрационных нагрузок. Такие детали устанавливаются в грохоты, дробилки и другое горно-обогатительное оборудование, где механические воздействия достигают пиковых значений.

Полимерные сепараторы из стеклонаполненного полиамида характеризуются низким коэффициентом трения и способностью работать в условиях кратковременного дефицита смазки. Они обеспечивают тихий ход и минимальный нагрев узла на высоких скоростях вращения. Однако применение полиамидных элементов ограничено температурным режимом эксплуатации, который обычно не должен превышать ста двадцати градусов Цельсия.

Как подобрать и купить двухрядный сферический подшипник

Чтобы правильно подобрать двухрядный сферический роликоподшипник, необходимо учитывать не только геометрические размеры, но и условия его будущей эксплуатации. Важнейшими параметрами являются величина радиального зазора, которая может быть стандартной или увеличенной, а также предельная частота вращения. От этих факторов напрямую зависит итоговая цена изделия, поскольку прецизионные модификации требуют более сложных технологических процессов при производстве.

В каталоге представлены сертифицированные комплектующие для различных отраслей промышленности, что позволяет быстро найти оптимальное решение для любого оборудования. Вы можете самостоятельно сравнить технические параметры и купить необходимый узел, воспользовавшись удобной системой поиска. Если вам требуется профессиональная консультация, настройте параметры подбора в интерактивном фильтре или отправьте точную заводскую маркировку нашим техническим специалистам для оперативного поиска оригинальной детали.
