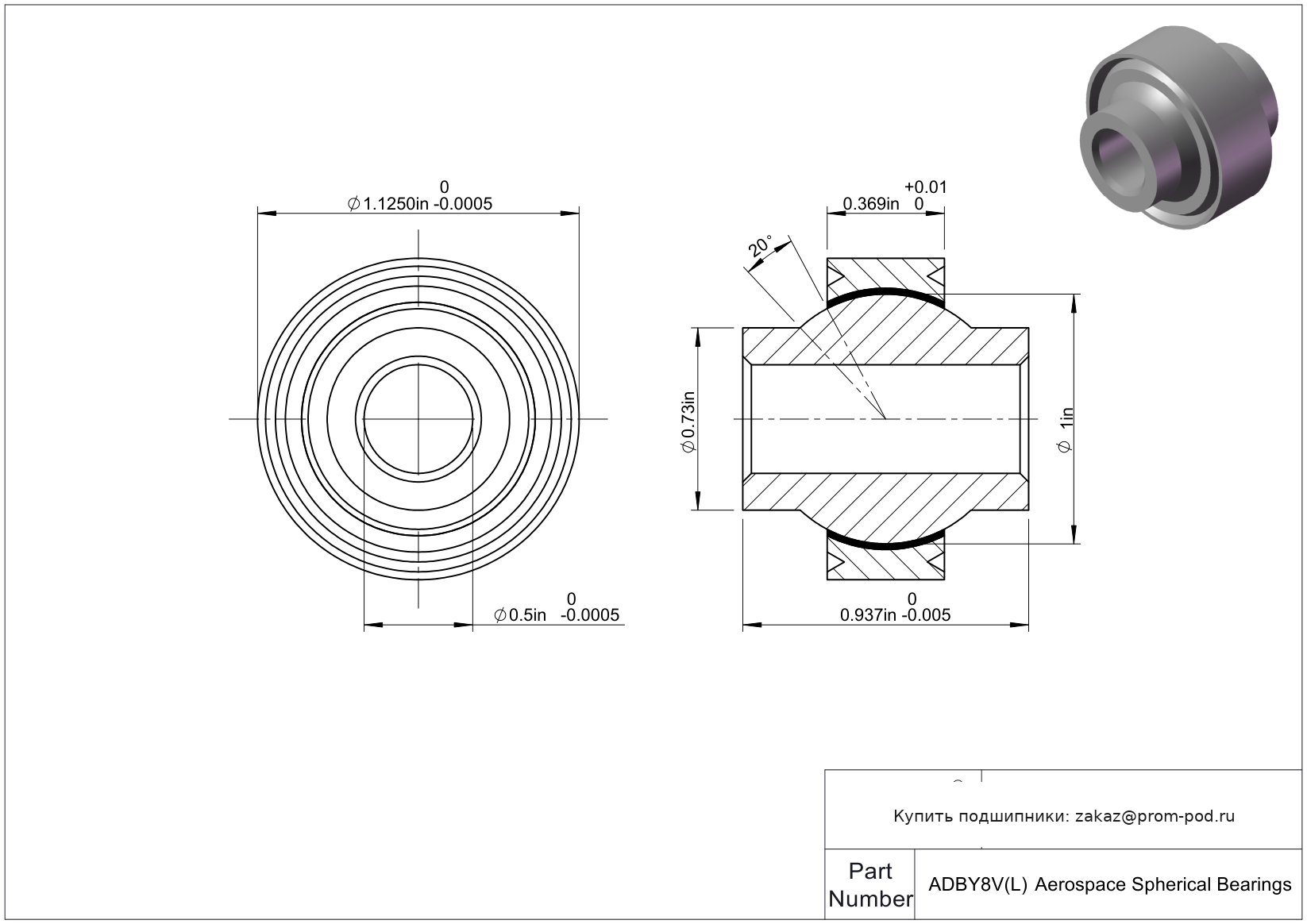

Сферический подшипник ADBY8V(L)

ADBY — серия самосмазывающихся сферических подшипников скольжения NHBB с повышенной способностью к угловому перекосу (High Misalignment). Она предназначена для авиационных и аэрокосмических шарнирных узлов, где наряду с передачей нагрузки требуется значительное угловое отклонение внутреннего сферического кольца относительно наружного. В зависимости от типоразмера каталог NHBB указывает допустимый угол перекоса примерно от 15° до 24°.

Конструктивные особенности

• Геометрия серии ADBY специально рассчитана на больший угол перекоса по сравнению со стандартными сферическими подшипниками ADB.
• Между сферическими поверхностями применяется самосмазывающийся PTFE/Fabric-вкладыш, закрепленный на внутренней поверхности наружного кольца.
• Дополнительная смазка рабочей поверхности вкладыша не требуется.
• Исполнения с индексом V имеют V-образную канавку наружного кольца для монтажной фиксации; у исполнения без V используется наружное кольцо с фаской.
• Стандартное внутреннее сферическое кольцо изготавливается из коррозионностойкой стали 440C, наружное кольцо — из 17-4PH.
• Доступно исполнение внутреннего кольца из PH13-8Mo, которое обозначается суффиксом 13-8.
• Рабочий температурный диапазон, указанный NHBB, составляет −65…+325 °F, или примерно −54…+163 °C.

Основные преимущества

• увеличенный допустимый угол перекоса;
• компенсация значительной угловой несоосности;
• работа при повторяющихся колебательных движениях;
• самосмазывающаяся конструкция;
• отсутствие необходимости в регулярной дополнительной смазке PTFE-вкладыша;
• применение коррозионностойких материалов;
• возможность выбора исполнения с фаской или V-образной монтажной канавкой.

Где применяется

ADBY применяется в авиационных и аэрокосмических шарнирных соединениях, где обычного диапазона углового перемещения стандартного сферического подшипника недостаточно. Серия подходит для механизмов управления, тяг, приводных и других подвижных соединений, испытывающих радиальную нагрузку и значительное изменение взаимного угла деталей. NHBB относит сферические подшипники такого типа к компонентам механических связей и исполнительных систем аэрокосмической техники.

Как выбрать ADBY

Основной причиной выбора ADBY вместо ADB является необходимость в увеличенном угле перекоса. Конкретный типоразмер следует подбирать по диаметру отверстия, монтажным размерам, допустимому углу перекоса и расчетной радиальной нагрузке. Значения этих параметров различаются для каждого размера серии.
При этом для ADBY корректнее говорить не о полном соответствии всей серии стандарту AS81820, а о том, что самосмазывающийся вкладыш одобрен по AS81820, а приведенные NHBB динамические радиальные нагрузки при колебательном движении основаны на испытаниях по этому стандарту.

Частые вопросы

В чем главное отличие ADBY от ADB?
ADBY относится к исполнению High Misalignment и рассчитан на больший угол отклонения внутреннего сферического кольца относительно наружного.
Какой угол перекоса допускает ADBY?
В зависимости от типоразмера в каталоге NHBB указаны значения примерно 15–24°. Точный угол необходимо определять по конкретному обозначению подшипника.
Нужно ли дополнительно смазывать ADBY?
Нет. Рабочая сферическая поверхность имеет самосмазывающийся PTFE/Fabric-вкладыш, для которого NHBB указывает отсутствие необходимости в дополнительной смазке.
