Авиационные сферические подшипники серии ADBY  

Сферические авиационные подшипники скольжения серии ADBY представляют собой специализированные шарнирные узлы, предназначенные для восприятия значительных радиальных, осевых и комбинированных нагрузок. Конструкция этих деталей оптимизирована для компенсации пространственных перекосов, возникающих вследствие деформации упругих элементов планера или валов трансмиссии. Благодаря прецизионной обработке сферических поверхностей сопряжения, они обеспечивают плавное перемещение сочленений при постоянном изменении вектора приложения силы.

Конструктивные особенности и материалы серии ADBY

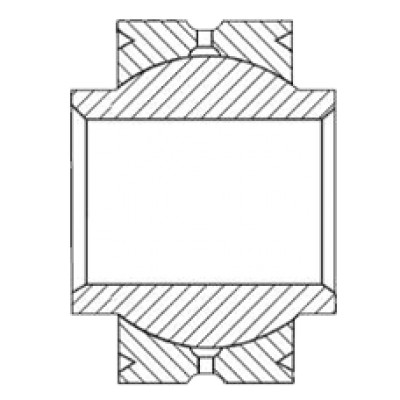

Внутреннее кольцо подшипников ADBY имеет выпуклую сферическую наружную поверхность, которая прецизионно подогнана к вогнутой сфере наружного кольца. Для изготовления металлических обойм применяются высокопрочные легированные стали, проходящие специальную термическую обработку для достижения высокой поверхностной твердости. Такая структура позволяет минимизировать пластическую деформацию зон контакта при пиковых динамических воздействиях.

Модификации с сухим трением оснащаются композитным органоволокнистым или фторопластовым вкладышем, закрепленным на рабочей поверхности наружного кольца. Этот самосмазывающийся слой исключает необходимость регулярного технического обслуживания и обеспечивает стабильно низкий коэффициент трения в течение всего ресурса. Данные исполнения незаменимы в труднодоступных зонах летательных аппаратов, где подача жидкого смазочного материала технически невозможна.

Варианты исполнения типа «сталь по стали» ориентированы на восприятие предельных статических нагрузок и требуют периодического введения пластичной смазки через специальные проточки. Внешняя обойма таких деталей часто снабжается канавками и отверстиями для равномерного распределения смазочного материала по всей площади контакта. Использование износостойких покрытий на основе хрома или дисульфида молибдена существенно снижает интенсивность адгезионного износа металлических поверхностей.

Область применения в авиастроении и прецизионном машиностроении

Основной сферой эксплуатации шарнирных узлов ADBY являются механизмы управления воздушных судов, включая приводы закрылков, элеронов и рулей направления. Высокая жесткость сопряжения и минимальный начальный люфт позволяют исключить возникновение автоколебаний типа флаттер в кинематических цепях. Способность выдерживать знакопеременные вибрационные нагрузки делает эти детали оптимальным выбором для узлов крепления гидроцилиндров шасси.

В вертолетной технике данные подшипники интегрируются в автоматы перекоса и шарниры несущих винтов, где они работают в условиях постоянного циклического нагружения. Точное позиционирование элементов трансмиссии под нагрузкой предотвращает преждевременный износ сопряженных зубчатых передач и валов. Также изделия находят применение в прецизионном наземном оборудовании, испытывающем жесткие климатические и механические воздействия.

Как подобрать и купить авиационные подшипники ADBY

При выборе конкретного типоразмера из серии ADBY необходимо учитывать не только номинальный внутренний диаметр, но и величину допустимого угла наклона внутреннего кольца. Важнейшими параметрами также являются предельная радиальная грузоподъемность и диапазон рабочих температур, который для авиационных исполнений часто лежит в пределах от минус 60 до плюс 150 градусов Цельсия. Точное соответствие этих характеристик условиям эксплуатации гарантирует безаварийную работу всего механического узла.

В каталоге представлены сертифицированные компоненты, прошедшие строгий неразрушающий контроль на отсутствие микродефектов структуры. На нашем ресурсе вы можете быстро подобрать требуемый типоразмер детали, ориентируясь на детальные технические спецификации и чертежи. Актуальная цена изделий отображается в карточках товаров, что позволяет оперативно сформировать спецификацию для закупки. Чтобы купить оригинальные подшипники ADBY, воспользуйтесь интерактивной системой фильтрации по геометрическим параметрам или отправьте точную заводскую маркировку нашим техническим специалистам для оперативной сверки.
