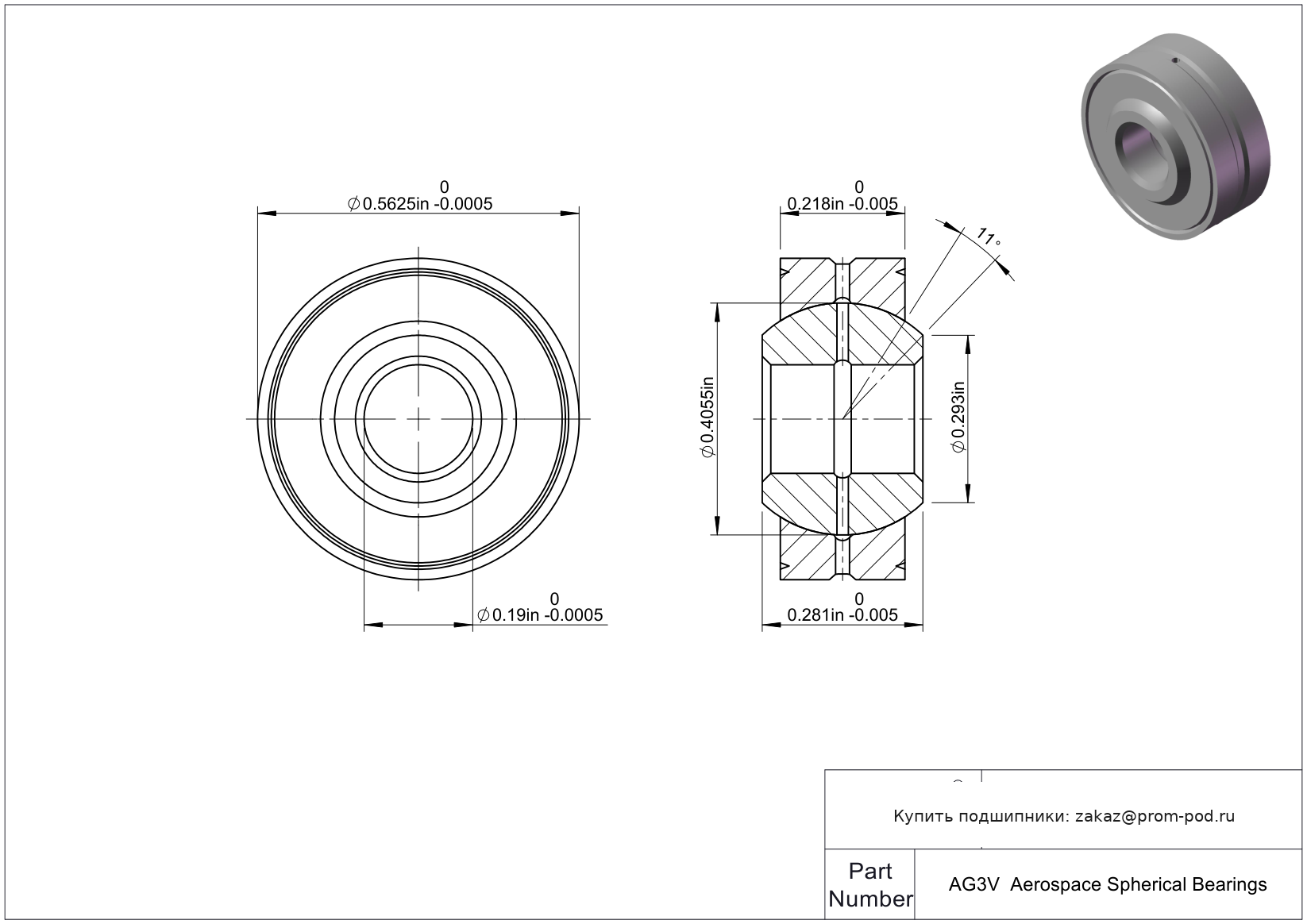

Сферический подшипник AG3V

AG — узкая серия (Narrow) сферических подшипников скольжения NHBB с контактом металл-металл. Подшипники предназначены для шарнирных соединений, где необходимо воспринимать нагрузку и одновременно допускать угловое перемещение внутреннего кольца относительно наружного. В отличие от самосмазывающихся серий ADB/ADW, конструкция AG не использует PTFE-вкладыш.

Конструктивные особенности

• AG относится к узкой серии сферических подшипников металл-металл.
• В стандартном исполнении внутреннее сферическое кольцо изготовлено из стали 52100 с хромированием, наружное кольцо — из алюминиевой бронзы. Для серии предусмотрены и другие варианты материалов, которые определяются суффиксом полного обозначения.
• В наружном кольце предусмотрены канавки и отверстия для подачи смазки.
• Суффикс A обозначает дополнительное наличие смазочных канавок и отверстий во внутреннем кольце. Исполнение 300 выполняется без таких элементов.
• Для серии доступны варианты с нанесением сухой пленочной смазки на отдельные поверхности.
• Исполнение с индексом V имеет V-образную канавку наружного кольца для монтажной фиксации. В варианте с фаской буква V отсутствует.
• Допустимый угол перекоса зависит от типоразмера и для приведенных NHBB исполнений составляет примерно 8–13°.

Основные преимущества

• возможность работы при угловой несоосности;
• металлическая пара скольжения без PTFE-вкладыша;
• возможность подачи смазки непосредственно к рабочим поверхностям;
• несколько вариантов материалов и смазочных исполнений;
• компактное узкое исполнение;
• возможность выбора наружного кольца с фаской или V-образной монтажной канавкой.

Где применяется

Подшипники AG применяются в авиационных и аэрокосмических шарнирных механизмах, где требуется сочетание нагрузки, углового перемещения и обслуживаемой металлической пары скольжения. Серия подходит для соединений, конструкция которых предусматривает периодическую смазку или применение сухого антифрикционного покрытия.

Как выбрать AG

При выборе подшипника AG необходимо учитывать диаметр отверстия, монтажные размеры, допустимую радиальную нагрузку, требуемый угол перекоса, материал колец и способ смазки.
Если требуется широкое исполнение аналогичной конструкции металл-металл, в линейке NHBB используется серия AW.

Частые вопросы

Является ли AG самосмазывающимся подшипником?
Нет. AG относится к подшипникам metal-to-metal и не имеет самосмазывающегося PTFE-вкладыша.
Чем AG отличается от AW?
AG — узкое исполнение (Narrow), AW — широкое (Wide).
Что означает V в обозначении AG?
Индекс V указывает на V-образную монтажную канавку наружного кольца. В исполнении с фаской индекс V отсутствует.
