Авиационные сферические подшипники серии AG  

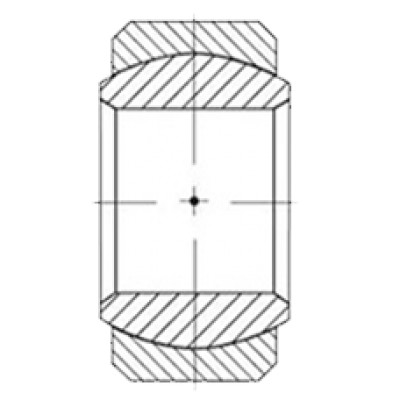

Сферические шарнирные подшипники серии AG разработаны для восприятия значительных радиальных, осевых и комбинированных нагрузок в узлах с постоянным или периодическим изменением соосности. Конструкция этих деталей базируется на взаимном скольжении внутренних и наружных колец со сферическими поверхностями контакта. Благодаря прецизионной подгонке рабочих сфер, изделия обеспечивают плавность хода сопряженных узлов в условиях интенсивной вибрации и знакопеременных деформаций.

Конструктивные исполнения и материаловедение серии AG

Классические подшипники серии AG с парой трения «сталь по стали» требуют регулярного подвода пластичного смазочного материала через специальные проточки и отверстия во внутреннем или наружном кольце. Для их изготовления применяется высокоуглеродистая хромистая сталь типа ШХ15-Ш с последующей объемной закалкой и фосфатированием рабочих поверхностей. Такое исполнение оптимально для узлов с высокими статическими нагрузкам, где критически важна поверхностная твердость и стойкость к смятию.

Модификации с самосмазывающимся композитным слоем на основе органопластика или фторопласта (PTFE) предназначены для сухих пар трения, где техническое обслуживание затруднено или недопустимо. Тканый или напыленный вкладыш наносится на внутреннюю сферу наружного кольца, обеспечивая минимальный коэффициент трения без использования жидких масел. Эти узлы эффективно работают при умеренных скоростях скольжения и демонстрируют исключительную стойкость к абразивному износу.

Варианты исполнения с разъемным наружным кольцом (с одним или двумя изломами) упрощают монтаж подшипника в неразъемные корпуса авиационных тяг и рычагов. Разрез кольца выполняется методом направленного разрушения, что гарантирует идеальное смыкание стыков при установке в посадочное гнездо с натягом. Такая геометрия исключает осевое смещение деталей и сохраняет расчетный радиальный зазор в сопряжении.

Кинематика, углы перекоса и компенсация нагрузок

Основной кинематической характеристикой сферических опор AG является допустимый угол наклона (перекоса), который определяет способность узла компенсировать несоосность вала и корпуса. В зависимости от ширины колец и диаметра сферы, этот угол варьируется в диапазоне от 4 до 18 градусов. Способность к самоопределению положения предотвращает возникновение кромочных давлений, которые в стандартных радиальных подшипниках приводят к быстрому разрушению дорожек качения.

Распределение динамической нагрузки в пятне контакта сферической детали происходит по всей площади сопряжения, что позволяет выдерживать колоссальные удельные давления. Осевая грузоподъемность таких узлов напрямую зависит от угла контакта и площади проекции сферы на перпендикулярную ось вала. При проектировании механизмов важно учитывать, что чрезмерная осевая составляющая может привести к выдавливанию внутреннего кольца, поэтому в критических узлах предусматривают дополнительные ограничительные шайбы.

Области применения в авиастроении и промышленности

В конструкциях летательных аппаратов подшипники AG устанавливаются в шарнирах механизации крыла, включая приводы закрылков, предкрылков и интерцепторов. Они обеспечивают надежную передачу крутящего момента и усилия на управляющие поверхности в условиях упругого изгиба крыльевых консолей. Высокая точность изготовления исключает люфты в проводке управления, гарантируя стабильность аэродинамических характеристик.

В вертолетной технике данные компоненты находят применение в автоматах перекоса, поводках лопастей несущего винта и узлах крепления хвостовых балок. Постоянное воздействие вибрации высокой частоты требует от деталей повышенной усталостной прочности, которая достигается за счет применения вакуумно-дугового переплава сталей при производстве. В гражданском секторе эти изделия востребованы в гидроцилиндрах строительной техники, механизмах поворота ковшей и прецизионных следящих приводах.

Как безошибочно подобрать и купить подшипники серии AG

Чтобы правильно подобрать шарнирный узел авиационного класса, необходимо детально проанализировать условия его будущей эксплуатации. Первостепенное значение имеют внутренний диаметр отверстия, наружный диаметр, общая ширина по внутреннему кольцу, а также температурный диапазон работы, который для авиационных серий часто составляет от минус 60 до плюс 150 градусов Цельсия. Также учитывается величина радиального зазора, определяющая плавность вращения и отсутствие люфта при тепловом расширении металлов.

В каталоге представлены сертифицированные комплектующие, прошедшие строгий неразрушающий контроль на отсутствие микротрещин и внутренних дефектов структуры. Актуальная цена изделий зависит от используемых материалов, наличия самосмазывающегося слоя и класса точности обработки сфер. Чтобы купить оригинальные детали серии AG с требуемым классом допуска, воспользуйтесь параметрическим поиском на нашем сайте. При возникновении сложностей с расшифровкой суффиксов в обозначении, отправьте точную маркировку или эскиз сопрягаемого узла нашим техническим специалистам для подбора сертифицированного аналога.
