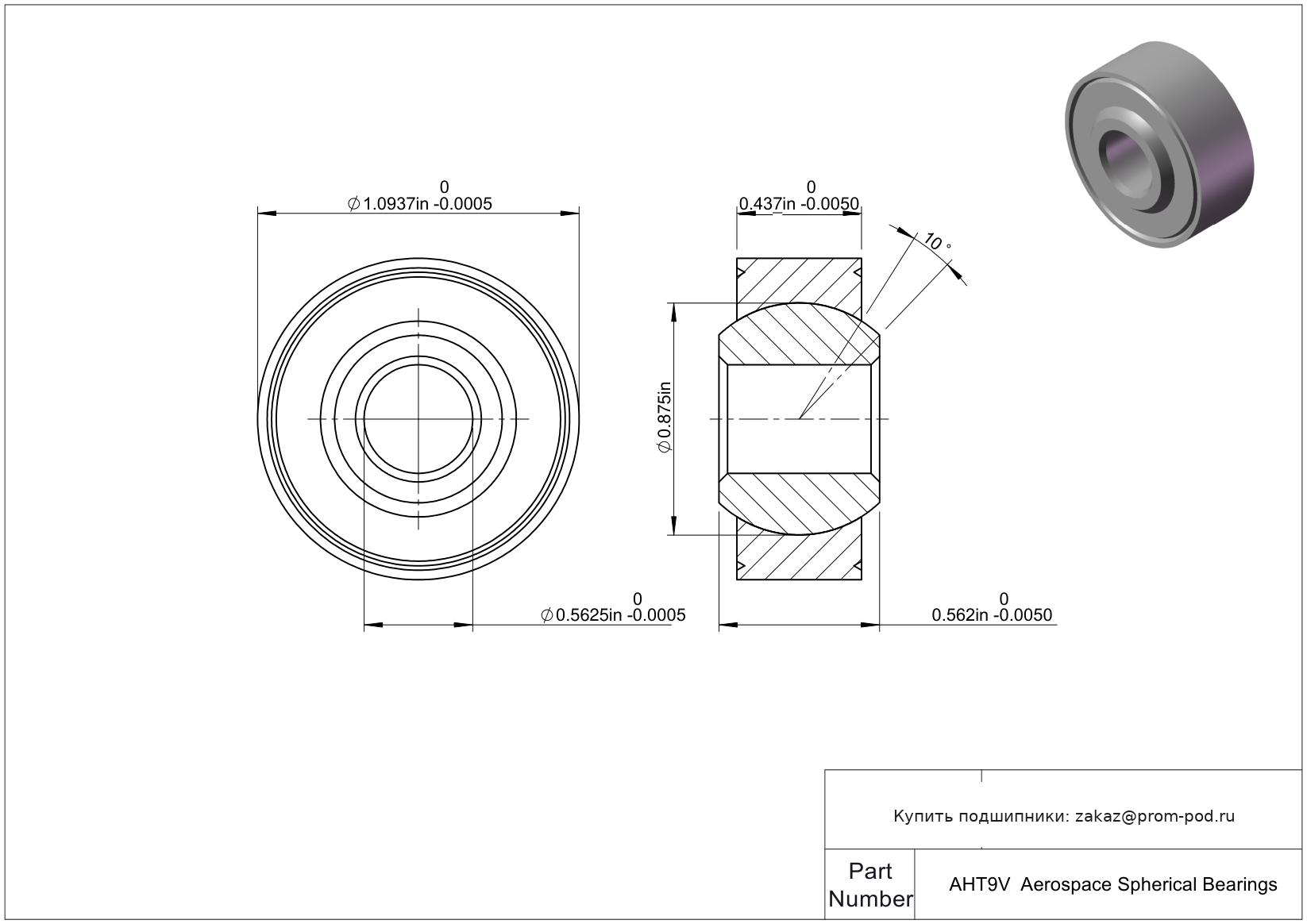

Сферический подшипник AHT9v

AHT — серия высокотемпературных сферических подшипников скольжения NHBB с контактом металл-металл. Подшипники предназначены для аэрокосмических шарнирных соединений, в которых требуется передача нагрузки, компенсация угловой несоосности и кратковременная работа при очень высокой температуре. NHBB указывает для серии AHT возможность кратковременного воздействия температуры до 1000 °F (около 538 °C).

Конструктивные особенности

• Внутреннее сферическое кольцо изготовлено из Inconel 718 и имеет тонкое плотное хромовое покрытие.
• Наружное кольцо изготовлено из коррозионностойкого сплава A-286, прошедшего термообработку; его сферическая рабочая поверхность имеет серебряное покрытие.
• Конструкция относится к типу metal-to-metal и не использует самосмазывающийся PTFE-вкладыш.
• Сферическая геометрия позволяет внутреннему кольцу отклоняться относительно наружного и компенсировать угловую несоосность.
• В зависимости от типоразмера допустимый угол перекоса составляет примерно 9–13°.
• Исполнения с индексом V имеют V-образную канавку наружного кольца для монтажной фиксации. Для исполнения с фаской индекс V из обозначения исключается.

Основные преимущества

• возможность эксплуатации при значительно более высокой температуре, чем у стандартных сферических подшипников;
• металлическая пара скольжения, рассчитанная на высокотемпературные условия;
• применение жаропрочных аэрокосмических сплавов Inconel 718 и A-286;
• компенсация угловой несоосности;
• высокая статическая радиальная нагрузочная способность;
• возможность выбора исполнения с V-образной монтажной канавкой или фаской.

Где применяется

Подшипники AHT применяются в высокотемпературных шарнирных узлах авиационной и аэрокосмической техники, где обычные материалы и антифрикционные вкладыши не обеспечивают требуемую температурную стойкость. Серия предназначена для соединений с нагрузкой и угловым перемещением деталей в условиях повышенной температуры. NHBB в целом использует специальные материалы, включая Inconel и A-286, для сферических подшипников, предназначенных для высокотемпературных применений.

Как выбрать AHT

При подборе AHT необходимо учитывать диаметр отверстия, монтажные размеры, статическую радиальную нагрузку, требуемый угол перекоса и фактическую температуру узла.
Важно учитывать, что указанная для AHT температура 1000 °F (538 °C) относится именно к кратковременному воздействию. NHBB отдельно предупреждает, что приведенные при этой температуре значения нагрузочной способности не предназначены для непрерывной эксплуатации при 1000 °F.
Если требуется еще более высокая температурная стойкость, в той же группе NHBB предусмотрена серия AHET, рассчитанная на кратковременное воздействие до 1200 °F (около 649 °C).

Частые вопросы

Чем AHT отличается от обычных сферических подшипников?
Главное отличие — высокотемпературная конструкция из Inconel 718 и A-286 с металлической сферической парой скольжения, рассчитанной на кратковременное воздействие температуры до 538 °C.

Является ли AHT самосмазывающимся подшипником?
Нет. AHT относится к категории высокотемпературных сферических подшипников металл-металл и не использует PTFE-вкладыш.

Чем AHT отличается от AHET?
AHT рассчитан на кратковременное воздействие температуры до 1000 °F, а AHET — до 1200 °F. Кроме того, в AHET используется другое внутреннее сферическое кольцо — из Stellite №3.
