Авиационные сферические подшипники серии AHT  

Авиационные шарнирные подшипники серии AHT представляют собой специализированные узлы скольжения, в которых сопряжение происходит по сферическим поверхностям внутреннего и наружного колец. Главной кинематической особенностью этих деталей является способность компенсировать угловые перекосы вала в широком диапазоне значений, который у некоторых модификаций достигает 15 градусов. Такая геометрия позволяет эффективно распределять радиальные и двусторонние осевые нагрузки, предотвращая возникновение опасных концентраторов напряжений в сопряженных деталях механизма.

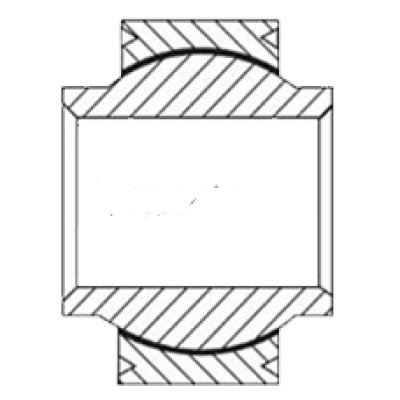

Конструкция подшипников AHT рассчитана на работу в условиях ограниченного пространства и жестких весовых ограничений, характерных для авиастроения. Внутреннее кольцо имеет выпуклую наружную сферу, которая с минимальным зазором сопрягается с вогнутой внутренней сферой наружного кольца. Высокая точность взаимного позиционирования рабочих поверхностей исключает люфты и обеспечивает плавность хода при малых скоростях скольжения и колебательном характере движения.

Конструктивные исполнения и применяемые материалы

Самосмазывающиеся модификации подшипников серии AHT оснащаются специальным органоволокнистым или фторопластовым вкладышем, закрепленным на внутренней сфере наружного кольца. Этот композитный слой выполняет роль сухой смазки, обеспечивая стабильно низкий коэффициент трения без необходимости регулярного технического обслуживания. Такие узлы незаменимы в труднодоступных зонах планера, где подача жидкого или пластичного смазочного материала технически невозможна.

Для тяжелонагруженных узлов, работающих при экстремально высоких температурах, применяются исполнения типа «сталь по стали» с системой принудительного смазывания. В наружном и внутреннем кольцах таких деталей предусмотрены специальные проточки и радиальные отверстия для распределения консистентной смазки. Данная конструкция эффективно отводит тепло из зоны трения и защищает рабочие поверхности от фреттинг-коррозии при интенсивных вибрационных нагрузках.

Материалом для изготовления колец подшипников AHT служат высокопрочные нержавеющие стали, прошедшие вакуумно-дуговой переплав для исключения неметаллических включений. Рабочие сферы подвергаются прецизионному шлифованию, суперфинишированию и последующему упрочнению методом азотирования или хромирования. Это позволяет достичь твердости рабочих поверхностей до 58-62 HRC, что гарантирует высокую стойкость к абразивному износу и контактной усталости.

Области применения и эксплуатационные параметры

Основной сферой применения сферических подшипников AHT являются критически важные узлы авиационной техники, требующие абсолютной надежности позиционирования. Их устанавливают в шарнирах тяг управления, узлах крепления гидроцилиндров привода закрылков, а также в поворотных цапфах и амортизационных стойках шасси. Способность выдерживать колоссальные статические нагрузки делает их незаменимыми элементами силового каркаса летательных аппаратов.

Помимо авиастроения, данные узлы находят применение в прецизионном гражданском машиностроении, робототехнике и испытательных стендах. Они используются там, где требуется обеспечить высокую жесткость соединения при сохранении пространственной подвижности сопрягаемых элементов. Низкая чувствительность к перекосам позволяет компенсировать погрешности монтажа и упругие деформации несущих конструкций под нагрузкой.

Как подобрать и купить сферический подшипник AHT

При выборе авиационного шарнирного подшипника необходимо учитывать не только геометрические размеры, такие как внутренний диаметр и ширина колец, но и динамическую грузоподъемность. Важное значение имеет предельный угол наклона, определяющий допустимую амплитуду пространственного отклонения оси вала. Также следует строго сопоставлять температурный диапазон эксплуатации узла с температурным пределом выбранного антифрикционного материала.

В нашем каталоге представлены сертифицированные комплектующие, прошедшие строгий выходной контроль. Вы можете самостоятельно подобрать деталь, используя параметрический поиск по геометрическим размерам и предельным нагрузкам, при этом актуальная цена отображается непосредственно в карточке товара. Чтобы купить оригинальный подшипник серии AHT или оперативно согласовать поставку редкой модификации, воспользуйтесь техническими фильтрами на сайте или отправьте точную заводскую маркировку нашим инженерам для профессионального подбора аналогов.
