Сферический подшипник AHT16V
45114
В наличии
Цена на подшипник AHT16V является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

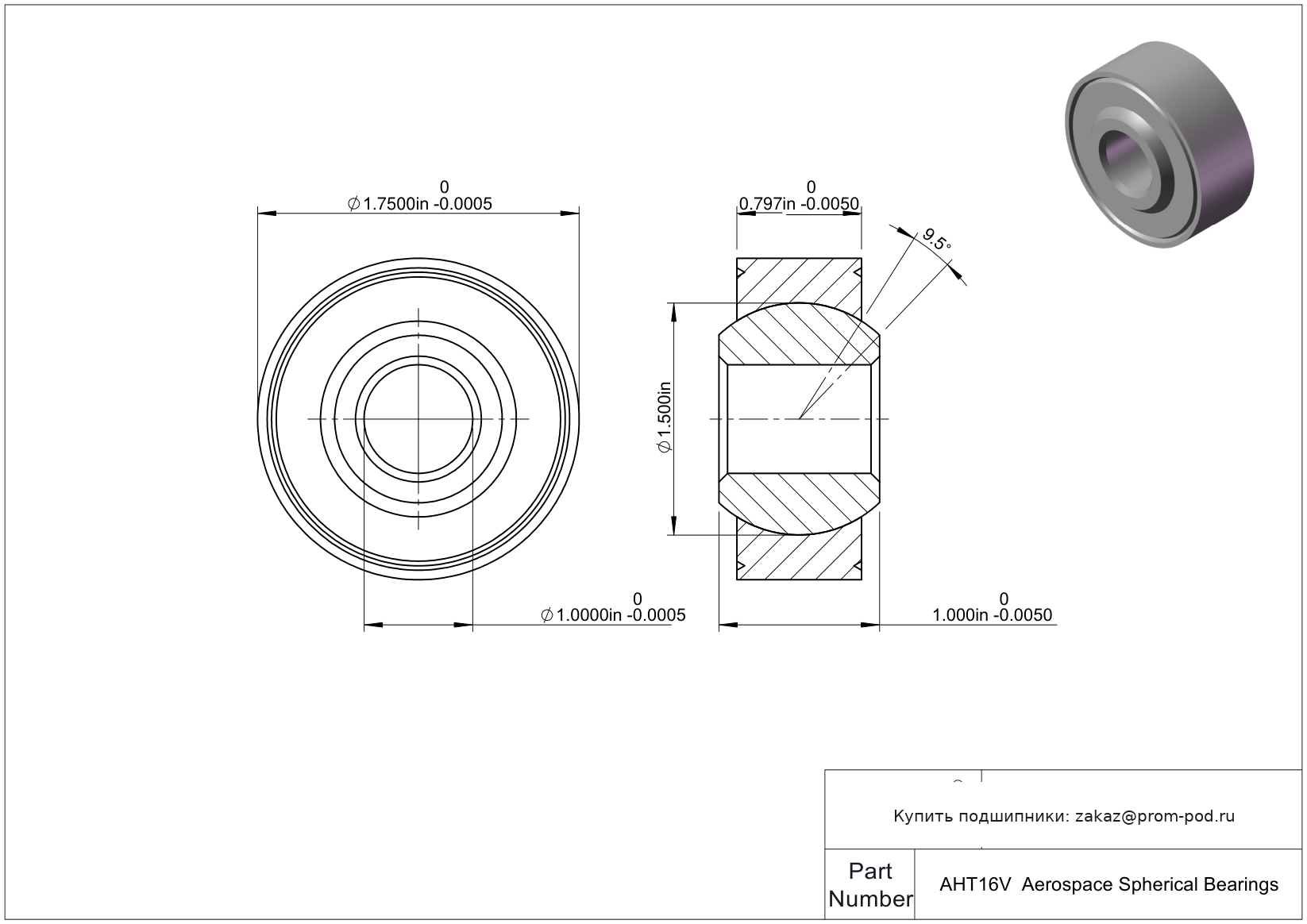

Технические характеристики AHT16V
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 1 |
| Внешний диаметр | 1.75 |
| Ширина шара | 1 |
| Ширина дорожки | 0.797 |
| Основные технические параметры | |
| Номер детали | AHT16V |
| Система измерений | Дюйм |
| Допуски | |
| Допуск диаметра отверстия | -0.0005 до 0 |
| Допуск внешнего диаметра | -0.0005 до 0 |
| Допуск ширины дорожки | -0.005 до 0 |
| Нагрузка | |
| Динамическая радиальная нагрузка | 80040 lbs |
| Статическая радиальная нагрузка | 65220 lbs |
| Прочие характеристики | |
| Вес | 0.39 lbs |
| Диаметр заплечика | 1.118 |
| Толерантность ширины шара | -0.005 до 0 |
| Несоосность | 9.5 ° |
| Выемка для нагрева данных (P) | 0.06 |
| Выемка для клепки Data(X) | 0.08 |
| Диаметр шара | 1.5 |
| Скошенное кольцо | 0.04 |
| Выемка для установки данных (R) | 0.02 |
| Выемка для фиксации Данные (S) | 0.03 |
Таблица модификаций: Сферический подшипник AHT16V
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| AMB16 | Дюймовая шарнирная головка с наружной резьбой правого направления (американский стандарт). | Основное исполнение. |
| ABG16VA(L) | Высокопрочный сферический шарнирный подшипник для тяжелых условий эксплуатации. | Левосторонняя резьба. Стандартный, но корпус термически обработан. Обозначение стандартного типа. Незакрытые концы. |
| MKB16V | Шарнирная головка для пневмоцилиндров со встроенным радиальным шарикоподшипником для сверхплавного хода. | Стандартный, но корпус термически обработан. |
| ADB16V(L) | Прецизионный авиационный шарнирный подшипник типа металл/металл стандартной дюймовой серии. | Левосторонняя резьба. Стандартный, но корпус термически обработан. |
| AG16V | Авиационный шарнирный подшипник типа металл/металл широкой серии по стандарту AS81936. | Стандартный, но корпус термически обработан. |
| ADB16VN(L) | Прецизионный авиационный шарнирный подшипник типа металл/металл стандартной дюймовой серии. | Левосторонняя резьба. Стандартный, но корпус термически обработан. |
| KP16B | Однорядный подшипник пневмокаркасного типа с двумя уплотнениями из PTFE (Teflon), армированного стекловолокном. | Угол контакта α=40. |
| MKP16B | Авиационный прецизионный однорядный радиальный шариковый подшипник систем управления с двухсторонними защитными шайбами. | Угол контакта α=40. |
AHT — серия высокотемпературных сферических подшипников скольжения NHBB с контактом металл-металл. Подшипники предназначены для аэрокосмических шарнирных соединений, в которых требуется передача нагрузки, компенсация угловой несоосности и кратковременная работа при очень высокой температуре. NHBB указывает для серии AHT возможность кратковременного воздействия температуры до 1000 °F (около 538 °C).
Конструктивные особенности
- Внутреннее сферическое кольцо изготовлено из Inconel 718 и имеет тонкое плотное хромовое покрытие.
- Наружное кольцо изготовлено из коррозионностойкого сплава A-286, прошедшего термообработку; его сферическая рабочая поверхность имеет серебряное покрытие.
- Конструкция относится к типу metal-to-metal и не использует самосмазывающийся PTFE-вкладыш.
- Сферическая геометрия позволяет внутреннему кольцу отклоняться относительно наружного и компенсировать угловую несоосность.
- В зависимости от типоразмера допустимый угол перекоса составляет примерно 9–13°.
- Исполнения с индексом V имеют V-образную канавку наружного кольца для монтажной фиксации. Для исполнения с фаской индекс V из обозначения исключается.
Основные преимущества
- возможность эксплуатации при значительно более высокой температуре, чем у стандартных сферических подшипников;
- металлическая пара скольжения, рассчитанная на высокотемпературные условия;
- применение жаропрочных аэрокосмических сплавов Inconel 718 и A-286;
- компенсация угловой несоосности;
- высокая статическая радиальная нагрузочная способность;
- возможность выбора исполнения с V-образной монтажной канавкой или фаской.
Где применяется
Подшипники AHT применяются в высокотемпературных шарнирных узлах авиационной и аэрокосмической техники, где обычные материалы и антифрикционные вкладыши не обеспечивают требуемую температурную стойкость. Серия предназначена для соединений с нагрузкой и угловым перемещением деталей в условиях повышенной температуры. NHBB в целом использует специальные материалы, включая Inconel и A-286, для сферических подшипников, предназначенных для высокотемпературных применений.
Как выбрать AHT
При подборе AHT необходимо учитывать диаметр отверстия, монтажные размеры, статическую радиальную нагрузку, требуемый угол перекоса и фактическую температуру узла.
Важно учитывать, что указанная для AHT температура 1000 °F (538 °C) относится именно к кратковременному воздействию. NHBB отдельно предупреждает, что приведенные при этой температуре значения нагрузочной способности не предназначены для непрерывной эксплуатации при 1000 °F.
Если требуется еще более высокая температурная стойкость, в той же группе NHBB предусмотрена серия AHET, рассчитанная на кратковременное воздействие до 1200 °F (около 649 °C).
Частые вопросы
Чем AHT отличается от обычных сферических подшипников?
Главное отличие — высокотемпературная конструкция из Inconel 718 и A-286 с металлической сферической парой скольжения, рассчитанной на кратковременное воздействие температуры до 538 °C.
Является ли AHT самосмазывающимся подшипником?
Нет. AHT относится к категории высокотемпературных сферических подшипников металл-металл и не использует PTFE-вкладыш.
Чем AHT отличается от AHET?
AHT рассчитан на кратковременное воздействие температуры до 1000 °F, а AHET — до 1200 °F. Кроме того, в AHET используется другое внутреннее сферическое кольцо — из Stellite №3.
