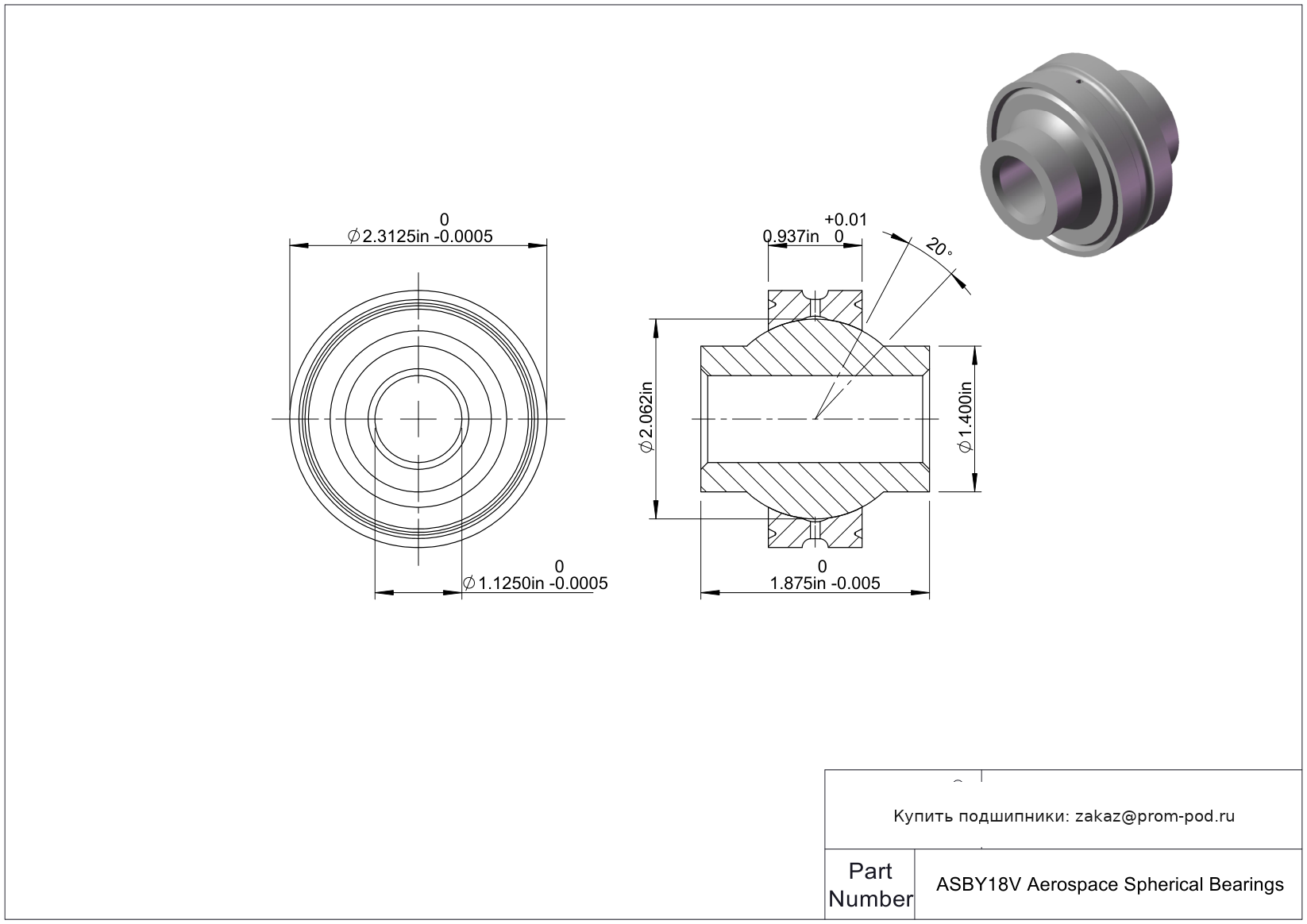

Сферический подшипник ASBY18V

ASBY — серия аэрокосмических сферических подшипников скольжения NHBB типа metal-to-metal с увеличенным углом перекоса (High Misalignment). Серия предназначена для шарнирных соединений, где требуется воспринимать нагрузку и обеспечивать значительное угловое отклонение внутреннего кольца относительно наружного.

Конструктивные особенности

• ASBY относится к серии High Misalignment — геометрия подшипника рассчитана на увеличенное угловое перемещение.
• В стандартном исполнении внутреннее сферическое кольцо изготовлено из стали 52100 с хромированием, наружное — из алюминиевой бронзы.
• Для серии предусмотрены другие материалы: наружное кольцо из 4130 или 17-4PH, а внутреннее — из 440C, в зависимости от суффикса полного обозначения.
• В наружном кольце предусмотрены смазочная канавка и отверстия для подачи смазки.
• Суффикс A обозначает наличие смазочных канавок и отверстий также во внутреннем кольце; суффикс 300 — исполнение без них.
• Для серии доступны варианты сухой пленочной смазки на сферической поверхности наружного кольца, отверстии или сферической поверхности внутреннего кольца.
• Исполнение с индексом V имеет V-образную монтажную канавку; у исполнения с фаской индекс V отсутствует.
• Допустимый угол перекоса зависит от типоразмера и составляет примерно 15–24°.

Основные преимущества

• увеличенный угол перекоса по сравнению со стандартными сферическими подшипниками;
• компенсация значительной угловой несоосности;
• металлическая пара скольжения без PTFE-вкладыша;
• возможность подачи смазки к контактным поверхностям;
• несколько вариантов материалов и смазочных исполнений;
• высокая статическая радиальная нагрузочная способность;
• варианты с фаской или V-образной монтажной канавкой.

Где применяется

Подшипники ASBY применяются в авиационных и аэрокосмических шарнирных механизмах, где обычного диапазона углового перемещения недостаточно. Они подходят для механических связей и исполнительных систем, в которых соединение должно воспринимать нагрузку и одновременно допускать существенное изменение взаимного угла деталей. NHBB в целом применяет сферические подшипники в таких узлах, как механические связи, приводы, опоры трансмиссий и элементы шасси.

Как выбрать ASBY

Основная причина выбора ASBY — необходимость увеличенного угла перекоса при конструкции metal-to-metal. При подборе необходимо учитывать диаметр отверстия, монтажные размеры, допустимую статическую радиальную нагрузку, требуемый угол перекоса, материал колец и способ смазки.
Значения угла перекоса и нагрузочной способности заметно различаются между типоразмерами, поэтому их следует определять по полному обозначению конкретного подшипника.

Частые вопросы

В чем главное отличие ASBY?
ASBY — сферический подшипник metal-to-metal серии High Misalignment, рассчитанный на увеличенное угловое отклонение внутреннего кольца.

Какой угол перекоса допускает ASBY?
Для представленных NHBB типоразмеров он составляет примерно от 15° до 24°. Точное значение зависит от размера подшипника.

Является ли ASBY самосмазывающимся?
Нет. ASBY относится к подшипникам металл-металл. Для серии предусмотрена система подачи смазки и варианты нанесения сухой пленочной смазки.
