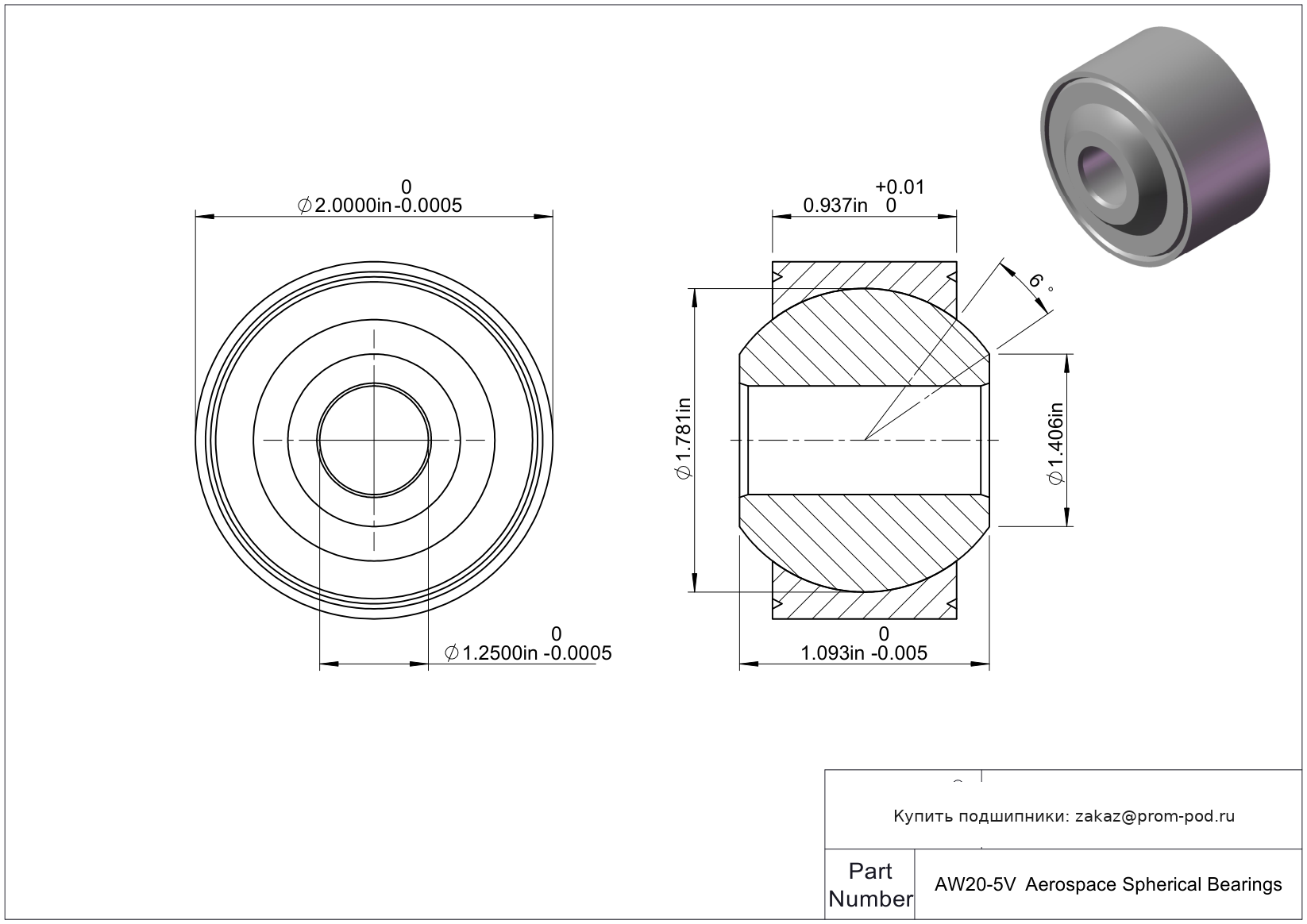

Сферический подшипник AW20-5V

AW — широкая серия (Wide) аэрокосмических сферических подшипников скольжения NHBB с парой трения металл-металл. Подшипники предназначены для шарнирных соединений, где требуется воспринимать нагрузку и одновременно компенсировать угловую несоосность между деталями. В отличие от самосмазывающихся серий ADB/ADW, конструкция AW не использует PTFE-вкладыш.

Конструктивные особенности

• AW относится к широкому исполнению сферических подшипников металл-металл.
• Сферическая форма контактных поверхностей позволяет внутреннему кольцу отклоняться относительно наружного.
• В наружном кольце предусмотрены смазочные отверстия и канавки.
• Суффикс A обозначает наличие дополнительных смазочных отверстий и канавок во внутреннем кольце.
• Для серии предусмотрены варианты сухой пленочной смазки на сферической поверхности наружного кольца, отверстии внутреннего кольца или его сферической поверхности.
• Исполнения с индексом V имеют V-образную канавку наружного кольца для монтажной фиксации. Для версии с фаской индекс V исключается из обозначения.
• Для серии доступны исполнения с различными материалами колец, включая наружные кольца из алюминиевой бронзы или стали и внутренние кольца из подшипниковой либо коррозионностойкой стали. Конкретный материал определяется полным обозначением.

Основные преимущества

• компенсация угловой несоосности;
• металлическая пара скольжения без PTFE-вкладыша;
• возможность подачи смазки к рабочим поверхностям;
• широкое исполнение для соответствующих монтажных узлов;
• различные варианты материалов и смазки;
• возможность выбора исполнения с фаской или V-образной монтажной канавкой.
• Где применяется
• Подшипники AW применяются в авиационных и аэрокосмических шарнирных механизмах, где соединение должно воспринимать нагрузку и одновременно допускать изменение взаимного угла деталей. Серия подходит для обслуживаемых узлов, конструкция которых предусматривает использование металлической пары скольжения и подачу смазки.

Как выбрать AW

При подборе AW необходимо учитывать диаметр отверстия, наружные и монтажные размеры, требуемую статическую радиальную нагрузку, угол перекоса, материал колец и вариант смазки.
Допустимый угол перекоса зависит от типоразмера. В каталоге NHBB для серии AW приведены значения примерно от 5° до 18°, поэтому точный параметр нужно определять по конкретному номеру подшипника.
Если требуется аналогичная конструкция в узком исполнении, применяется серия AG.

Частые вопросы

Чем AW отличается от AG?
AW — широкое исполнение (Wide), а AG — узкое (Narrow) исполнение сферического подшипника металл-металл.

Является ли AW самосмазывающимся?
Нет. AW относится к подшипникам metal-to-metal и предусматривает возможность подачи смазки к рабочей сферической паре.

Что означает V в обозначении AW?
Индекс V обозначает V-образную монтажную канавку наружного кольца. У исполнения с фаской буква V отсутствует.
