Авиационные сферические подшипники серии AW  

Сферические авиационные подшипники серии AW - это специализированные шарнирные узлы скольжения, спроектированные для восприятия колоссальных радиальных и осевых нагрузок при малых скоростях скольжения и колебательных движениях. Конструкция данных деталей ориентирована на компенсацию пространственных перекосов, возникающих вследствие деформации планера или температурных расширений сопряженных элементов. Они находят применение в наиболее ответственных подвижных соединениях авиационной техники, где критически важна безотказность каждого узла трения.

Конструктивные особенности и материалы шарниров AW

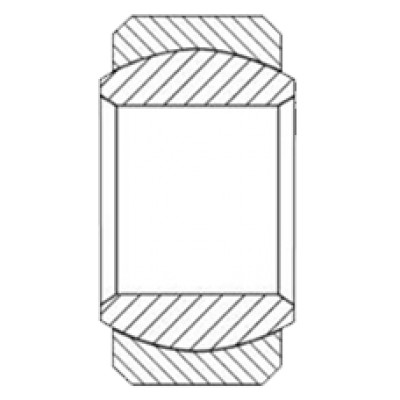

Основу конструкции подшипников серии AW составляют внутреннее кольцо со сферической наружной поверхностью и охватывающее его наружное кольцо с сопряженной внутренней сферой. Для изготовления металлических элементов применяется высокопрочная нержавеющая сталь или легированные хромистые сплавы, прошедшие вакуумно-дуговой переплав и прецизионную термообработку. Такая металлургическая технология обеспечивает максимальную однородность структуры металла и исключает появление микротрещин под воздействием усталостных напряжений.

Самосмазывающиеся модификации подшипников AW оснащаются тонкослойным антифрикционным вкладышем на основе фторопласта (PTFE), который прочно закреплен на внутренней поверхности наружного кольца. Данный композитный слой исключает необходимость регулярного технического обслуживания и подачи смазки, обеспечивая стабильно низкий коэффициент трения на протяжении всего ресурса детали. Применение сухого трения в таких узлах минимизирует риск налипания абразивной пыли и снижает общую массу конструкции.

Для узлов, работающих в условиях экстремально высоких температур, применяются цельнометаллические модификации подшипников AW типа «сталь по стали». Внутренние поверхности трения таких изделий снабжаются специальными спиральными канавками и отверстиями для принудительной подачи пластичного смазочного материала. Это позволяет эффективно отводить тепло из зоны контакта и защищает сопряженные поверхности от схватывания при пиковых механических воздействиях.

Кинематика и распределение нагрузок в авиационных узлах

Главной кинематической особенностью серии AW является способность компенсировать угловые смещения сопрягаемых осей в диапазоне от 5 до 15 градусов в зависимости от конкретного типоразмера. Сферический контакт распределяет радиальные усилия по всей площади сопряжения, предотвращая возникновение опасных концентраторов напряжений на кромках колец. Это позволяет узлу стабильно работать в условиях упругих деформаций лонжеронов, тяг управления и элементов шасси.

Способность воспринимать комбинированные нагрузки делает данные шарниры незаменимыми в узлах навески рулей высоты, направления и закрылков. Осевая грузоподъемность подшипников AW составляет существенную долю от радиальной, что позволяет им эффективно противостоять боковым аэродинамическим силам. При этом жесткие допуски на изготовление минимизируют начальный люфт, гарантируя высокую точность позиционирования исполнительных механизмов.

Как подобрать и купить авиационные подшипники серии AW

При подборе прецизионных шарнирных подшипников серии AW необходимо учитывать не только основные геометрические размеры, такие как внутренний диаметр и ширина колец. Первостепенное значение имеют тип антифрикционного слоя, предельный угол наклона и величина допустимого статического зазора. Правильный выбор модификации напрямую влияет на долговечность всего поворотного узла и межсервисный интервал оборудования, поэтому цена ошибки здесь чрезвычайно высока.

В каталоге нашего ресурса представлены сертифицированные компоненты, соответствующие строгим отраслевым стандартам качества. Вы можете самостоятельно подобрать требуемую деталь, воспользовавшись параметрическим поиском по техническим характеристикам. Если вам необходимо купить оригинальные комплектующие AW или оперативно найти их точные взаимозаменяемые аналоги, отправьте точную маркировку или чертеж узла нашим техническим специалистам для детального анализа.
