Сферический роликовый подшипник 22209 EK/C3W64

Фото 22209 EK/C3W64

22209 EK/C3W64

В наличии

Двухрядный сферический роликовый подшипник, внутренний зазор больше нормального, коническое отверстие (1:12 по диаметру), конструкция повышенной мощности ultage, симметричные ролики, только цилиндрический роликовый подшипник, ролик и сепаратор

Размер: 45x85x23 мм

Цена от 1 111 руб.

Заказать

Условия заказа и стоимость

Цена на подшипник 22209 EK/C3W64 является расчетной и зависит от следующих факторов:

  • Производитель (бренд)
  • Наличие на складе в Москве
  • Модификация и технические допуски
  • Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей

Для уточнения актуальной цены и наличия:

+7 (499) 229 4033 zakaz@prom-pod.ru

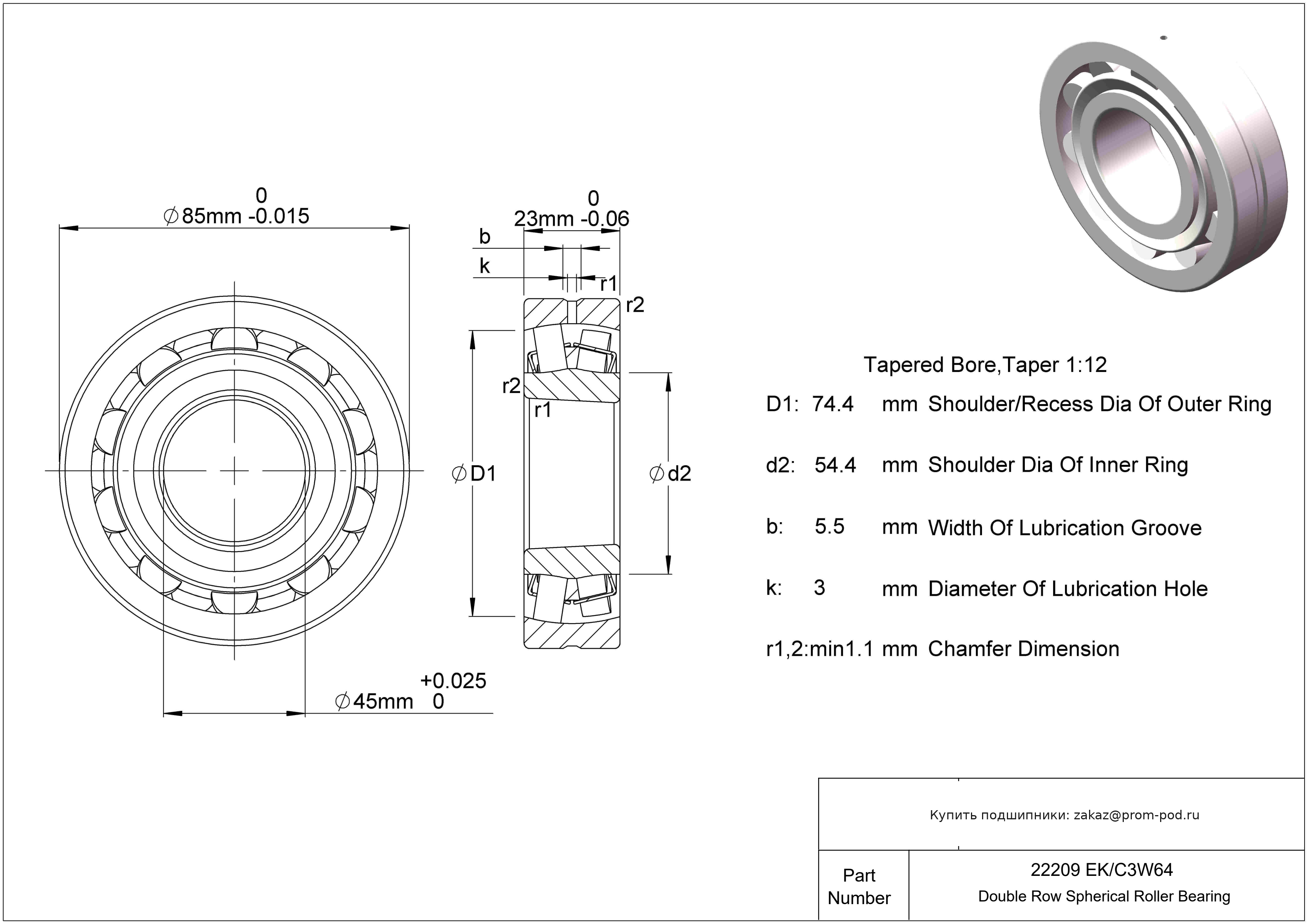

Чертеж 22209 EK/C3W64

Технические характеристики 22209 EK/C3W64

Основные и дополнительные размеры

Диаметр отверстия
45 mm
Внешний диаметр
85 mm
Ширина
23 mm
Ширина канавки для смазки
5.5 mm
Диаметр отверстия для смазки
3 mm

Основные технические параметры

Номер детали
22209 EK/C3W64
Бренд
SKF
Система измерений
Метрическая
Тип подшипника
Роликовый
Для направления нагрузки
Комбинированная
Конструкция
Двойной ряд
Тип уплотнения
Открытый
Смазка
Обязательная
Тип роликового подшипника
Сферический
Тип отверстия
Taper 1/12

Допуски

Допустимость диаметра отверстия
+0.025mm до 0
Допуск внешнего диаметра
-0.015mm до 0
Допуск по ширине
-0.06mm до 0
Диапазон температур
-30° to 200 °C

Материалы

Материал кольца
Хромистая сталь
Материал сепаратора
Сталь
Материал роликов
Хромированная сталь

Нагрузка

Динамическая радиальная нагрузка
2338 lbf
Статическая радиальная нагрузка
22031 lbf

Сертификация и стандарты

Регламент REACH
«Соответствует требованиям»

Прочие характеристики

Размер фаски
min.1.1 mm
Максимальная скорость (X1000 об/мин)
10
Вес
0.57 kg
Радиальный зазор
C3
Радиальный люфт
Стандартный
Диаметр плеча внутреннего кольца
54.4 mm
Диаметр плеча/углубления наружного кольца
74.4 mm

Модификации 22209 EK/C3W64

  • SB 22209K W33 SS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу. Коническое отверстие (1:12 по диаметру).

  • SB 22209 C3 W33 SS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше нормального. Двойное уплотнение, кромки уплотнений наружу.

  • SB 22209 W33 YSS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу. Измененный размер вала - не взаимозаменяем.

  • SB 22209 W33 SS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу.

  • SB 22209 W33

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце.

  • SB 22209 W33 S

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Защита поверхности - либо фосфатированная, либо с покрытием MoS2.

  • SB 22209 C4 W33 YS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше С3. Защита поверхности - либо фосфатированная, либо с покрытием MoS2. Измененный размер вала - не взаимозаменяем.

  • SB 22209 C3 W33 S

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше нормального. Защита поверхности - либо фосфатированная, либо с покрытием MoS2.

  • SB 22209 C3 W33

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше нормального.

  • SB 22209 C3 W33 YSS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше нормального. Двойное уплотнение, кромки уплотнений наружу. Измененный размер вала - не взаимозаменяем.

  • SB 22209 W33 TSS VA

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Угол контакта 25 градусов. Двойное уплотнение, кромки уплотнений наружу. Внутренний конструкторский индекс. Внешнее кольцо с двумя стопорными кольцами на I.D. Опускается, если внутреннее кольцо не поставляется.

  • SB 22209K C3 W33 SS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше нормального. Двойное уплотнение, кромки уплотнений наружу. Коническое отверстие (1:12 по диаметру).

  • SB 22209 W33 YS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Защита поверхности - либо фосфатированная, либо с покрытием MoS2. Измененный размер вала - не взаимозаменяем.

  • SB 22209K W33

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Коническое отверстие (1:12 по диаметру).

  • SB 22209 C4 W33

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше С3.

  • SB 22209 C3 W33 YS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше нормального. Защита поверхности - либо фосфатированная, либо с покрытием MoS2. Измененный размер вала - не взаимозаменяем.

  • SB 22209 C4 W33 SS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутренний зазор больше С3. Двойное уплотнение, кромки уплотнений наружу.

  • SB 22209K W33 YSS

    Цилиндрическое отверстие внутреннего кольца, с установочными винтами (легконагруженного типа). Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу. Коническое отверстие (1:12 по диаметру). Измененный размер вала - не взаимозаменяем.

  • 22209 E

    Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22209 EK

    Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22209 EK/C3

    Внутренний зазор больше нормального. Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22209 E/C3

    Внутренний зазор больше нормального. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22209 EK/W64

    Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики. Только цилиндрический роликовый подшипник, ролик и сепаратор.

  • 22209 E/C4

    Внутренний зазор больше С3. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22209 E/C2

    Внутренний зазор меньше нормального. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22209 E/W64

    Конструкция повышенной мощности ULTAGE, симметричные ролики. Только цилиндрический роликовый подшипник, ролик и сепаратор.

  • 22209 E/C3 SL-HP

    Паз упорного кольца на стороне подшипника противоположного защитной шайбе. Упорное кольцо в комплекте. Внутренний зазор больше нормального. Конструкция повышенной мощности ULTAGE, симметричные ролики. Уплотнение с одной стороны. Слепое отверстие для штифта в наружном кольце O.D. Опускается, если внутреннее кольцо не поставляется.

  • 22209 EK/C2

    Внутренний зазор меньше нормального. Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • 22209 E/C3W64

    Внутренний зазор больше нормального. Конструкция повышенной мощности ULTAGE, симметричные ролики. Только цилиндрический роликовый подшипник, ролик и сепаратор.

  • 22209 EK/C4

    Внутренний зазор больше С3. Коническое отверстие (1:12 по диаметру). Конструкция повышенной мощности ULTAGE, симметричные ролики.

Аналоги 22209 EK/C3W64

  • CHCBTF
  • NJ 2209 ECJ

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NJ 2209 ECNJ

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Нейлоновый фиксатор, усиленный стекловолокном. Угол контакта 40 градусов для радиально-упорных типов.

  • NJ 2209 ECP

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.

  • NJ 2209 ECPH

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца.

  • NU 2209 ECJ

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.

  • NU 2209 ECP

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.

  • NU 2209 ECPH

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца.

  • NUP 2209 ECP

    Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.

Похожие подшипники, размер: 45.00x85.00x23.00мм

Товар / АналогТипРасшифровка / Описание
CHCBTF Сферический роликовый подшипник
NJ 2209 ECJ Цилиндрический роликовый подшипник
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.
NJ 2209 ECNJ Цилиндрический роликовый подшипник
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Нейлоновый фиксатор, усиленный стекловолокном. Угол контакта 40 градусов для радиально-упорных типов.
NJ 2209 ECP Цилиндрический роликовый подшипник
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.
NJ 2209 ECPH Цилиндрический роликовый подшипник
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца.
NU 2209 ECJ Цилиндрический роликовый подшипник
Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Конструкция повышенной мощности ULTAGE, симметричные ролики.
NU 2209 ECP Цилиндрический роликовый подшипник
Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.
NU 2209 ECPH Цилиндрический роликовый подшипник
Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца.
NUP 2209 ECP Цилиндрический роликовый подшипник
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Уплотнение с одной стороны.
