Цилиндрический роликовый подшипник NN 3024 KTN9/SP
127732
В наличии
Цена на подшипник NN 3024 KTN9/SP является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

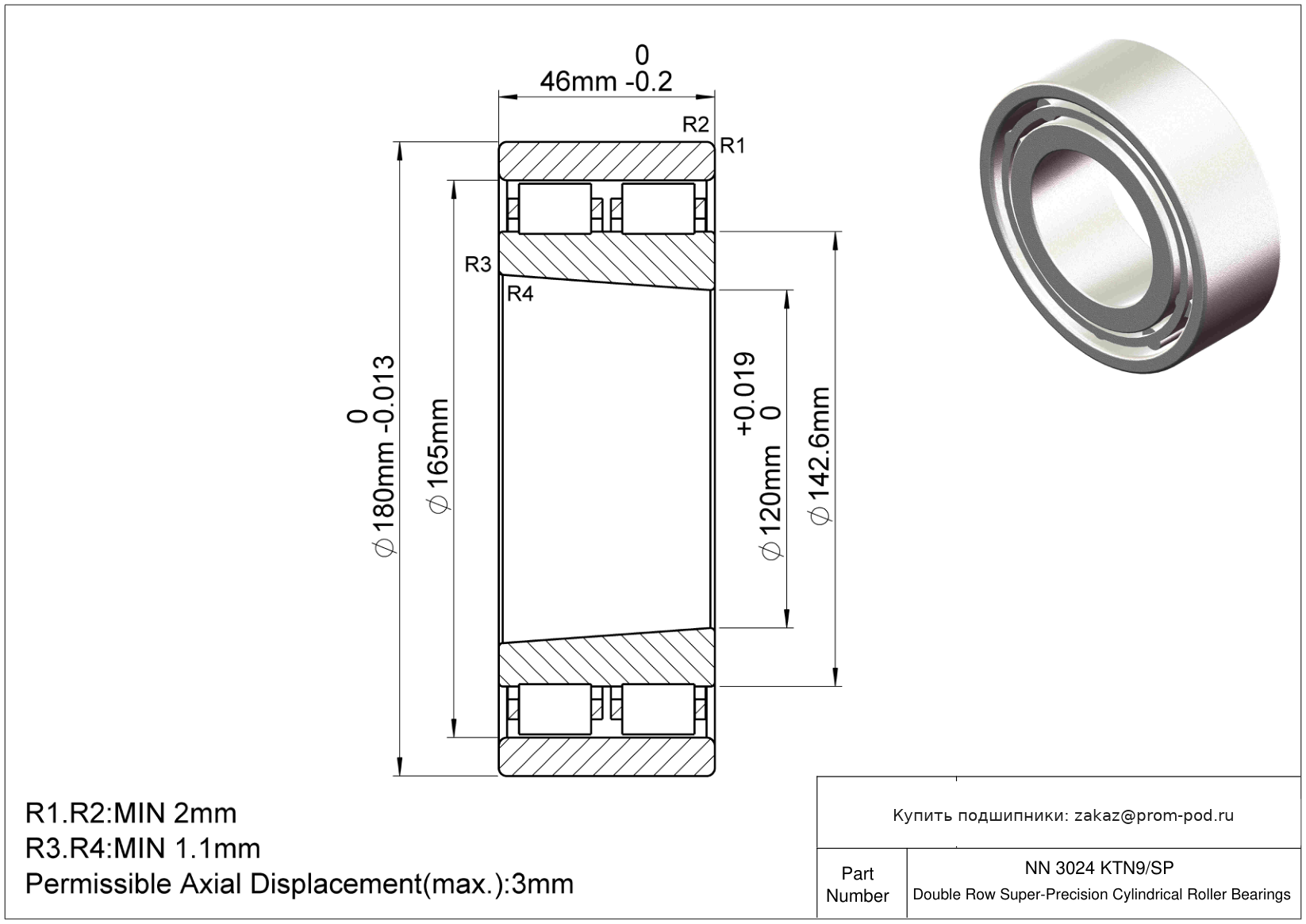

Технические характеристики NN 3024 KTN9/SP
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 120 мм |
| Внешний диаметр | 180 мм |
| Ширина | 46 мм |
| Основные технические параметры | |
| Номер детали | NN 3024 KTN9/SP |
| Бренд | SKF |
| Система измерений | Метрическая |
| Направление воспринимаемой нагрузки | Комбинированная |
| Конструкция | Двойной ряд |
| Тип уплотнения | Открытый |
| Смазка | Смазка: Литол/Масло |
| Тип роликового подшипника | Цилиндрический |
| Тип отверстия | Taper 1/12 |
| Допуски | |
| Допуск диаметра отверстия | 0 до +0.02 мм |
| Допуск внешнего диаметра | -0.015 мм до 0 |
| Допуск по ширине | -0.2 мм до 0 |
| Диапазон температур | -30° до 110 °C |
| Допустимое осевое смещение (макс.) | 3 мм |
| Материалы | |
| Материал кольца | Хромистая сталь |
| Материал сепаратора | PA66 cage/ roller centred |
| Материал роликов | Хромированная сталь |
| Нагрузка | |
| Динамическая радиальная нагрузка | 229.1946 кН |
| Статическая радиальная нагрузка | 390.3314 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 5 |
| Вес | 3.75 kg |
| Размер фаски наружного кольца (r1/2) (мин.) | 2 мм |
| Размер фаски внутреннего кольца (r3/4)(мин.) | 1.1 мм |
Таблица модификаций: Цилиндрический роликовый подшипник NN 3024 KTN9/SP
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| NN 3024 KTN9/SPW33 | Большое количество роликов (цилиндрические) для обеспечения высокой жесткости. Коническое отверстие позволяет регулировать внутренний зазор. Смазочная канавка и смазочное отверстие в центре внешней ширины кольца. | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Литой сепаратор из монолитного спроектированного полимера. Повышенный класс допуска для цилиндрических роликоподшипников с коническим отверстием. Коническое внутреннее отверстие (конусность 1:12). |
| NN 3024 KTN9/VQ497 | Большое количество роликов (цилиндрические) для обеспечения высокой жесткости. Коническое отверстие позволяет регулировать внутренний зазор. Смазочная канавка и смазочное отверстие в центре внешней ширины кольца. | Литой сепаратор из монолитного спроектированного полимера. Варианты смазки: Другое / Вариант. Коническое внутреннее отверстие (конусность 1:12). Свободная иголка. |
| NN 3024 TN9/SPW33 | Большое количество роликов (цилиндрические) для обеспечения высокой жесткости. Коническое отверстие позволяет регулировать внутренний зазор. Смазочная канавка и смазочное отверстие в центре внешней ширины кольца. | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Литой сепаратор из монолитного спроектированного полимера. Повышенный класс допуска для цилиндрических роликоподшипников с коническим отверстием. |
| NCF 3024 CV | Однорядный цилиндрический роликовый подшипник с полной засыпкой роликами без сепаратора. | Модифицированная внутренняя конструкция, полный комплект роликов. |
Аналоги NN 3024 KTN9/SP
- 23024 CC/W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 23024 CCK/W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12).
- 23024 CC/C3W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 23024CC/W64F
Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Упорный подшипник, одностороннего действия.
- 23024 CC/W64
Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор.
- 23024 CCK/C3W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12).
- 23024 CC/C2W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 2. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 23024 CCK/W64
Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12).
- 23024 CCK/C4W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 4. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12).
- 23024 CC/C4W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 4. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 23024 CJ W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа.
- 23024 CC W513 C3
W26 + W33. Подшипник с шестью отверстиями для смазывания во внутреннем кольце. Подшипник с кольцевой канавкой и тремя смазочными отверстиями в наружном кольце. Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 23024 CY W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Однокромочное несъемное формованное уплотнение. Резиновые манжетные уплотнения скреплены с листом металлическими вставками.
- 23024K
Коническое внутреннее отверстие (конусность 1:12).
- 23024
- 23024C W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Резиновые манжетные уплотнения скреплены с листом металлическими вставками.
- 23024 CKJ C3 W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Резиновые манжетные уплотнения скреплены с листом металлическими вставками. Угол контакта 40 градусов для радиально-упорных типов. Коническое внутреннее отверстие (конусность 1:12).
- 23024 CJ W33 C3
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа.
- 23024EJW33-PROTO
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Предварительно смазаны. Смажьте выемку в шайбе подшипника - выжимные подшипники. Наружное кольцо с фланцем. (Первые две буквы присваиваются инженерами Timken) Буква, отличная от O в первой позиции, указывает на модификацию внутреннего кольца. Буква, отличная от O во второй позиции, указывает на модификацию наружного кольца.
- 23024EJW33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор.
