Цилиндрический роликовый подшипник NN 3024 KTN9/SPW33
NN 3024 KTN9/SPW33
В наличии
Цена на подшипник NN 3024 KTN9/SPW33 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:
Технические характеристики NN 3024 KTN9/SPW33

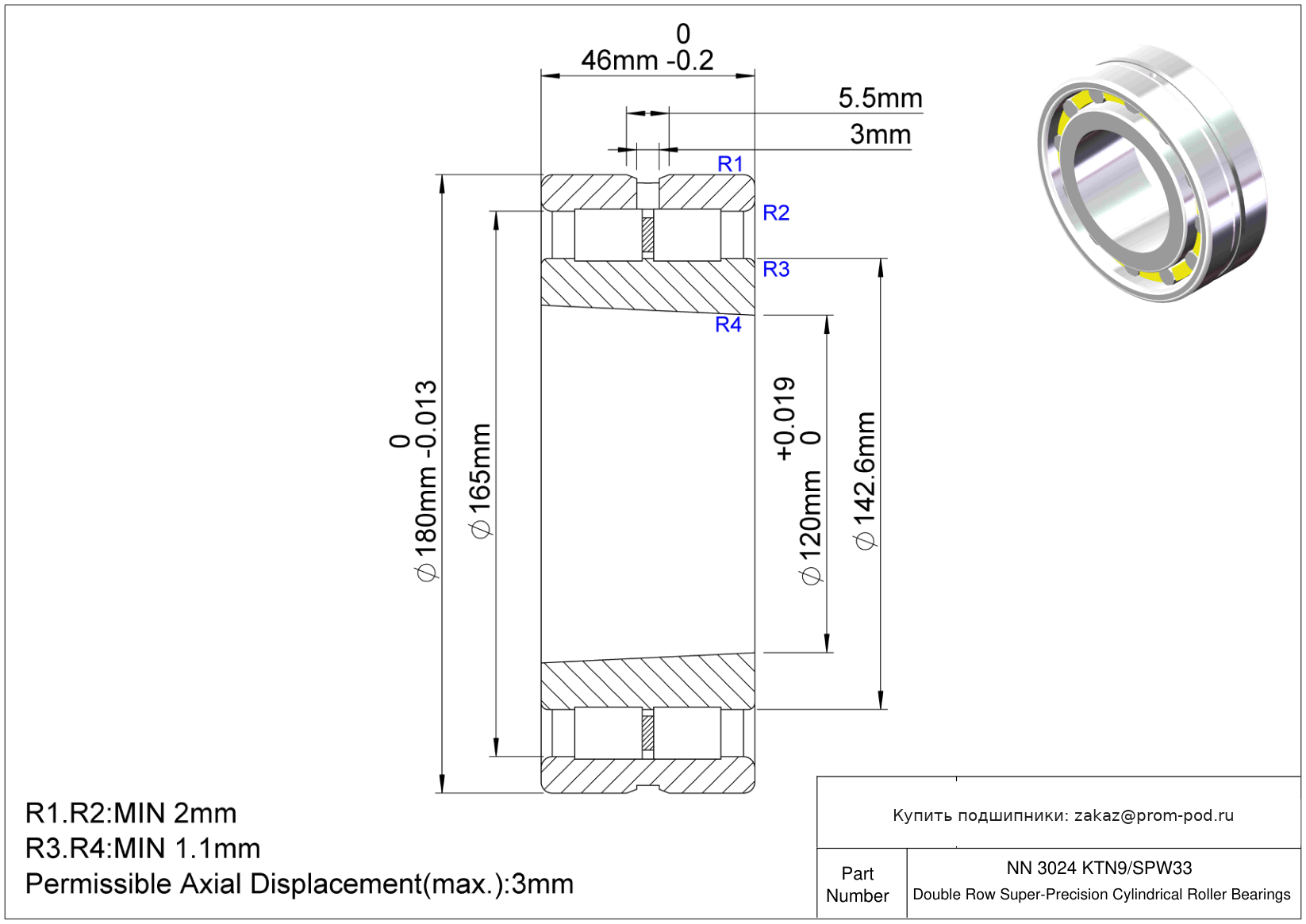

Основные и дополнительные размеры
- Диаметр отверстия
- 120 мм
- Внешний диаметр
- 180 мм
- Ширина
- 46 мм
- Ширина кольцевой смазочной канавки внешнего кольца (B1)
- 5.5 мм
Основные технические параметры
- Номер детали
- NN 3024 KTN9/SPW33
- Бренд
- SKF
- Система измерений
- Метрическая
- Направление воспринимаемой нагрузки
- Комбинированная
- Конструкция
- Двойной ряд
- Тип уплотнения
- Открытый
- Смазка
- Смазка: Литол/Масло
- Тип роликового подшипника
- Цилиндрический
- Тип отверстия
- Taper 1/12
Допуски
- Допуск диаметра отверстия
- 0 до +0.02 мм
- Допуск внешнего диаметра
- -0.015 мм до 0
- Допуск по ширине
- -0.2 мм до 0
- Диапазон температур
- -30° до 110 °C
- Допустимое осевое смещение (макс.)
- 3 мм
Материалы
- Материал кольца
- Хромистая сталь
- Материал сепаратора
- PA66 cage/ roller centred
- Материал роликов
- Хромированная сталь
Нагрузка
- Динамическая радиальная нагрузка
- 229.1946 кН
- Статическая радиальная нагрузка
- 390.3314 кН
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
- Регламент REACH
- «Соответствует требованиям»
Прочие характеристики
- Максимальная скорость (X1000 об/мин)
- 5
- Вес
- 3.73 kg
- Размер фаски наружного кольца (r1/2) (мин.)
- 2 мм
- Размер фаски внутреннего кольца (r3/4)(мин.)
- 1.1 мм
- Диаметр смазочного отверстия (внешнее кольцо) (K)
- 3 мм
Таблица модификаций: Цилиндрический роликовый подшипник NN 3024 KTN9/SPW33
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| NN 3024 KTN9/SP | Большое количество роликов (цилиндрические) для обеспечения высокой жесткости. Коническое отверстие позволяет регулировать внутренний зазор. Смазочная канавка и смазочное отверстие в центре внешней ширины кольца. | Литой сепаратор из монолитного спроектированного полимера. Повышенный класс допуска для цилиндрических роликоподшипников с коническим отверстием. Коническое внутреннее отверстие (конусность 1:12). |
| NN 3024 KTN9/VQ497 | Большое количество роликов (цилиндрические) для обеспечения высокой жесткости. Коническое отверстие позволяет регулировать внутренний зазор. Смазочная канавка и смазочное отверстие в центре внешней ширины кольца. | Литой сепаратор из монолитного спроектированного полимера. Варианты смазки: Другое / Вариант. Коническое внутреннее отверстие (конусность 1:12). Свободная иголка. |
| NN 3024 TN9/SPW33 | Большое количество роликов (цилиндрические) для обеспечения высокой жесткости. Коническое отверстие позволяет регулировать внутренний зазор. Смазочная канавка и смазочное отверстие в центре внешней ширины кольца. | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Литой сепаратор из монолитного спроектированного полимера. Повышенный класс допуска для цилиндрических роликоподшипников с коническим отверстием. |
| NCF 3024 CV | Однорядный цилиндрический роликовый подшипник с полной засыпкой роликами без сепаратора. | Модифицированная внутренняя конструкция, полный комплект роликов. |
Аналоги NN 3024 KTN9/SPW33
- 23024 CC/W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 23024 CCK/W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12).
- 23024-2RS5/VT143
Заполнение пластичной смазкой SKF LGEP 2 на 25–45 %. Контактное уплотнение из гидрированного бутадиенакрилонитрильного каучука (HNBR) с одной или обеих сторон.
- 23024 CC/C3W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 23024-2RS5/VT143B
Заполнение пластичной смазкой SKF LGEP 2 на 45–60 %. Контактное уплотнение из гидрированного бутадиенакрилонитрильного каучука (HNBR) с одной или обеих сторон.
- 23024CC/W64F
Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Упорный подшипник, одностороннего действия.
- 23024-2RS5W/C4GEM9
Заполнение пластичной смазкой SKF LGHB 2 на 70–100 %. Контактное уплотнение из гидрированного бутадиенакрилонитрильного каучука (HNBR) с одной или обеих сторон. Символ внутреннего зазора ABMA 4. Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор.
- 23024 CC/W64
Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор.
- 23024 CCK/C3W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12).
- 23024 CC/C2W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 2. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 23024 CCK/W64
Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12).
- 23024 CCK/C4W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 4. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12).
- 23024-2CS5W/VT143C
Заполнение пластичной смазкой SKF LGEP 2 на 70–100 %. Контактное уплотнние из гидрированного бутадиенакрилнитрильного каучука (HNBR) с армированием листовой сталью с обеих сторон подшипника. Свободное пространство в подшипнике на 70-100% заполнено высокотемпературной смазкой. Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор.
- 23024 CC/C4W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 4. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 23024-2CS5/C3GEA9
Контактное уплотнние из гидрированного бутадиенакрилнитрильного каучука (HNBR) с армированием листовой сталью с обеих сторон подшипника. Свободное пространство в подшипнике на 70-100% заполнено высокотемпературной смазкой. Символ внутреннего зазора ABMA 3. Сферический роликоподшипник с увеличенной грузоподъемностью и штампованным стальным сепаратором. Канавка под сепаратор на внутренней поверхности отверстия.
- 23024-2CS5W/C4GEM9
Заполнение пластичной смазкой SKF LGHB 2 на 70–100 %. Контактное уплотнние из гидрированного бутадиенакрилнитрильного каучука (HNBR) с армированием листовой сталью с обеих сторон подшипника. Свободное пространство в подшипнике на 70-100% заполнено высокотемпературной смазкой. Символ внутреннего зазора ABMA 4. Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор.
- 23024 CJ W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа.
- 23024 CC W513 C3
W26 + W33. Подшипник с шестью отверстиями для смазывания во внутреннем кольце. Подшипник с кольцевой канавкой и тремя смазочными отверстиями в наружном кольце. Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 23024 CY W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Однокромочное несъемное формованное уплотнение. Резиновые манжетные уплотнения скреплены с листом металлическими вставками.
- 23024K
Коническое внутреннее отверстие (конусность 1:12).
