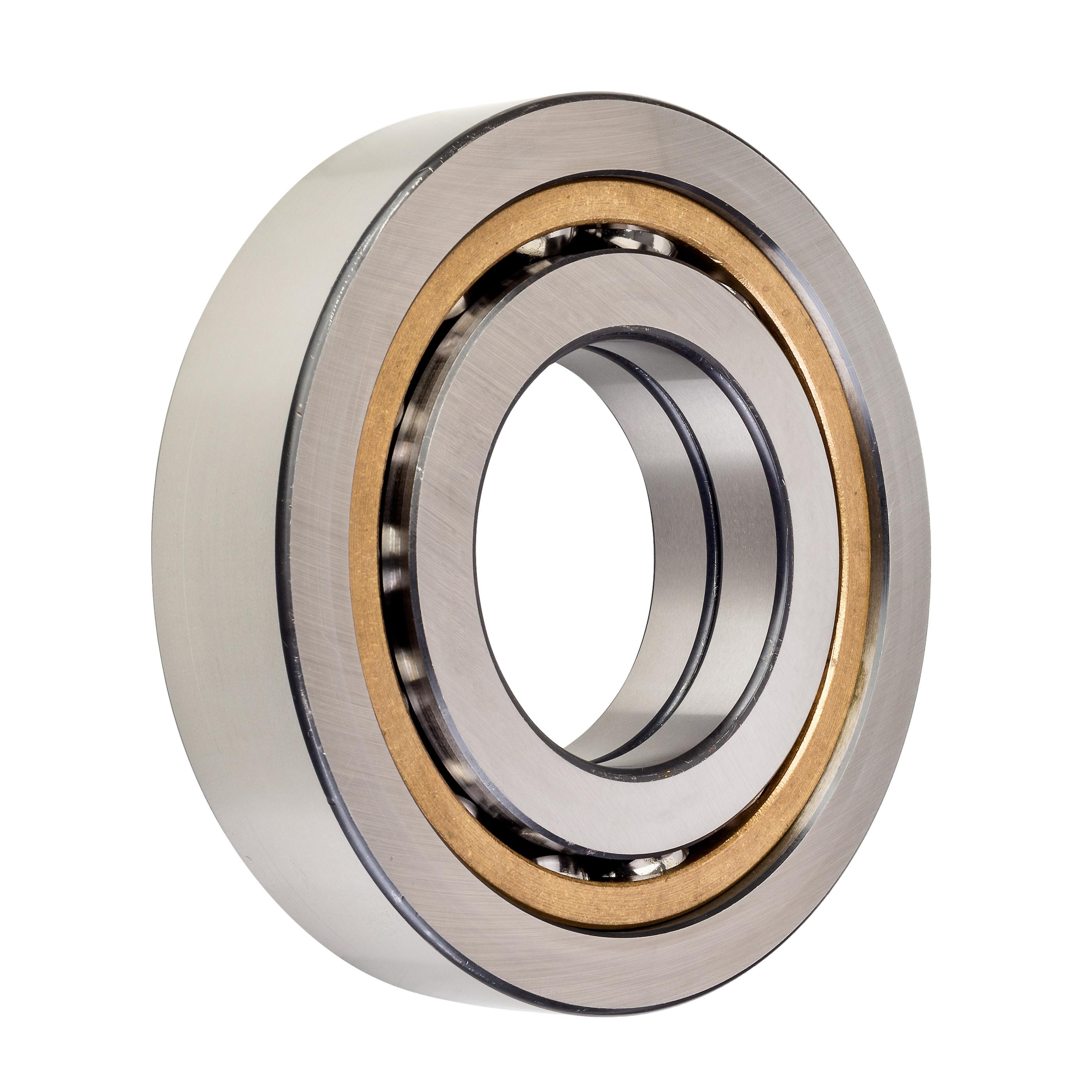

Радиально-упорный шариковый подшипник QJ 224 N2MA
QJ 224 N2MA
В наличии
Цена на подшипник QJ 224 N2MA является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:

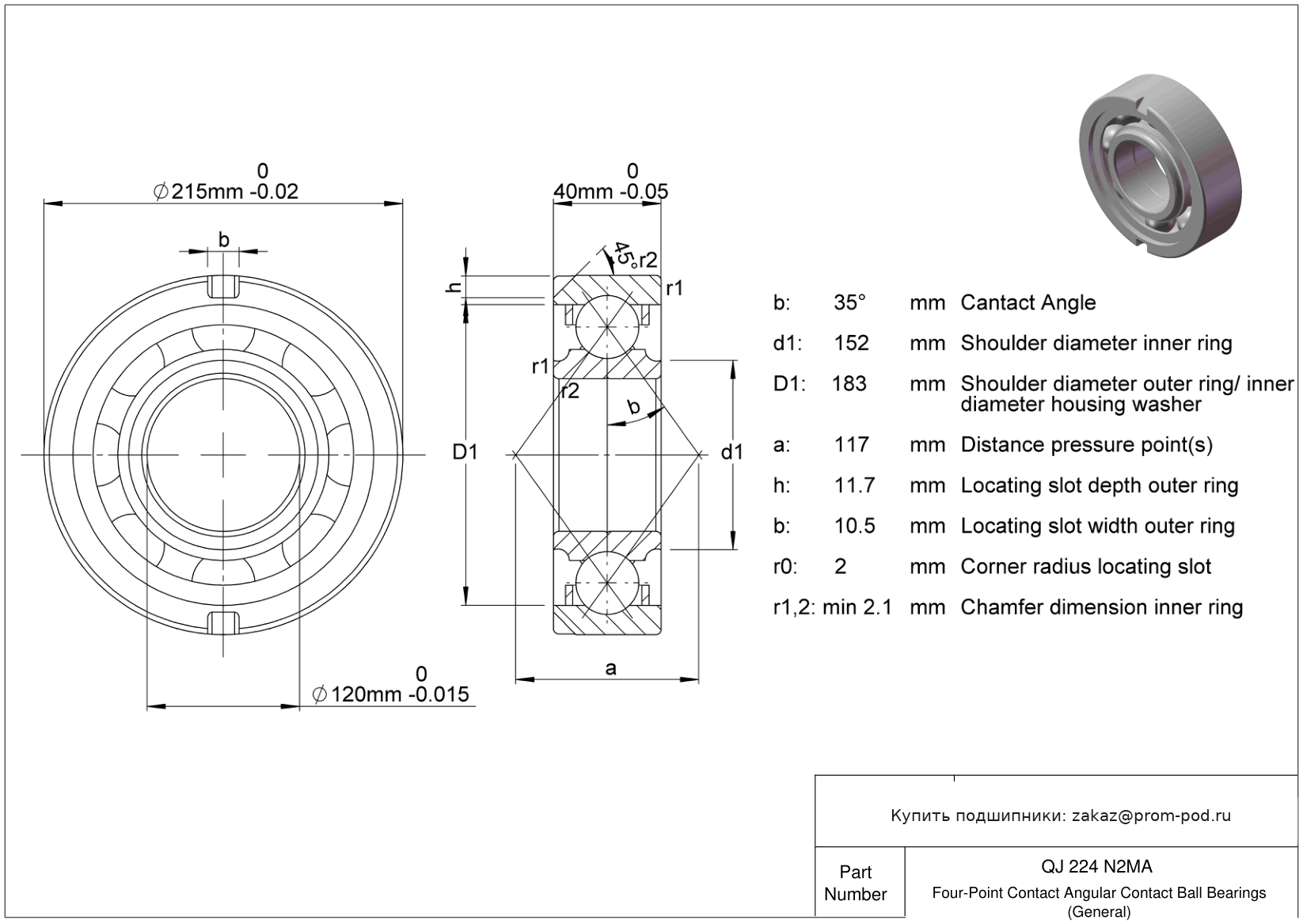

Технические характеристики QJ 224 N2MA
Основные и дополнительные размеры
- Диаметр отверстия
- 120 мм
- Внешний диаметр
- 215 мм
- Ширина
- 40 мм
- Внутренний диаметр на наружном кольце
- 183 мм
- Диаметр большого торца внутреннего кольца
- 152 мм
Основные технические параметры
- Номер детали
- QJ 224 N2MA
- Бренд
- SKF
- Система измерений
- Метрическая
- Тип подшипника
- Шариковый
- Направление воспринимаемой нагрузки
- Четырёхточечный контакт
- Конструкция
- Однорядный
- Тип уплотнения
- Открытый
- Смазка
- Смазанный
Допуски
- Допуск диаметра отверстия
- -0.015 мм до 0
- Допуск внешнего диаметра
- -0.02 мм до 0
- Допуск по ширине
- -0.05 мм до 0
- Диапазон температур
- -30° до 110 °C
- Класс допуска
- P6 (ABEC-3)
Материалы
- Материал кольца
- Хромистая сталь
- Материал тел качения
- Хромистая сталь
- Материал сепаратора
- Латунь
Нагрузка
- Динамическая радиальная нагрузка
- 67500 lbf
- Статическая радиальная нагрузка
- 82125 lbf
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
- Регламент REACH
- «Соответствует требованиям»
Прочие характеристики
- Размер фаски
- 2.1 мм
- Максимальная скорость (X1000 об/мин)
- 5
- Вес
- 6.95 kg
- Точка давления (a)
- 117 мм
Таблица модификаций: Радиально-упорный шариковый подшипник QJ 224 N2MA
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| NU 224 ECML | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| BL224Z | Защитная шайба с одной стороны, крепится с помощью стопорного кольца. | |
| BL224C4 | Внутренний зазор больше С3. | |
| BL224 | Основное исполнение. | |
| NU 224 ECM/C3VL0241 | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Символ внутреннего зазора ABMA 3. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Варианты смазки: Другое / Вариант. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Приставной бортик. Составная часть подшипникового узла. |
| NUP 224 ECP | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NUP 224 ECML | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NUP 224 ECJ | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NU 224 ECP | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| N 224 ECM | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NU 224 ECM | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NU 224 ECJ | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NJ 224 ECP | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NJ 224 ECML | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NJ 224 ECM | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NJ 224 ECJ | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| N 224 ECP | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
Аналоги QJ 224 N2MA
- SS7224 2RS
Резиновые уплотнения с обеих сторон подшипника.
- S6224
Шарики и кольца из материала AISI 440C.
- S6224 2rs
Шарики и кольца из материала AISI 440C. Резиновые уплотнения с обеих сторон подшипника.
- 6224
- 6224 2RS
Резиновые уплотнения с обеих сторон подшипника.
- 6224C
Угол контакта α=15.
- 6224/C3VL0241
Внутренний зазор больше нормального. Функциональный тест: Низкий пусковой и пиковый крутящий момент.
- 6224-J20AA
Угол контакта 25 градусов. Угол контакта α=30. Сепаратор из листовой стали.
- 6224-J20AA-C3
Угол контакта 25 градусов. Внутренний зазор больше нормального. Угол контакта α=30. Сепаратор из листовой стали.
- 6224-J20AB
Угол контакта 25 градусов. Угол контакта α=40. Сепаратор из листовой стали.
- 6224-J20AB-C3
Угол контакта 25 градусов. Внутренний зазор больше нормального. Угол контакта α=40. Сепаратор из листовой стали.
- 6224-J20AB-C4
Угол контакта 25 градусов. Внутренний зазор больше С3. Угол контакта α=40. Сепаратор из листовой стали.
- 6224-M-J20AA
Угол контакта 25 градусов. Сепаратор: Латунь. Угол контакта α=30. Сепаратор из листовой стали.
- 6224-M-J20AA-C3
Угол контакта 25 градусов. Внутренний зазор больше нормального. Сепаратор: Латунь. Угол контакта α=30. Сепаратор из листовой стали.
- 6224-M-J20AA-C4
Угол контакта 25 градусов. Внутренний зазор больше С3. Сепаратор: Латунь. Угол контакта α=30. Сепаратор из листовой стали.
- 6224-M-J20C
Сепаратор: Латунь. Угол контакта α=15. Сепаратор из листовой стали.
- 6224-N1-M-J20C-C3
Один фиксирующий паз на торце наружного кольца. Внутренний зазор больше нормального. Сепаратор: Латунь. Угол контакта α=15. Сепаратор из листовой стали.
- CEZR 6224
Керамическими шариковый подшипник армированный цирконием.
- CEZR 6224 2RS
Керамическими шариковый подшипник армированный цирконием. Резиновые уплотнения с обеих сторон подшипника.
- CESI 6224
Керамическими шариковый подшипник с силиконовой изоляцией.
