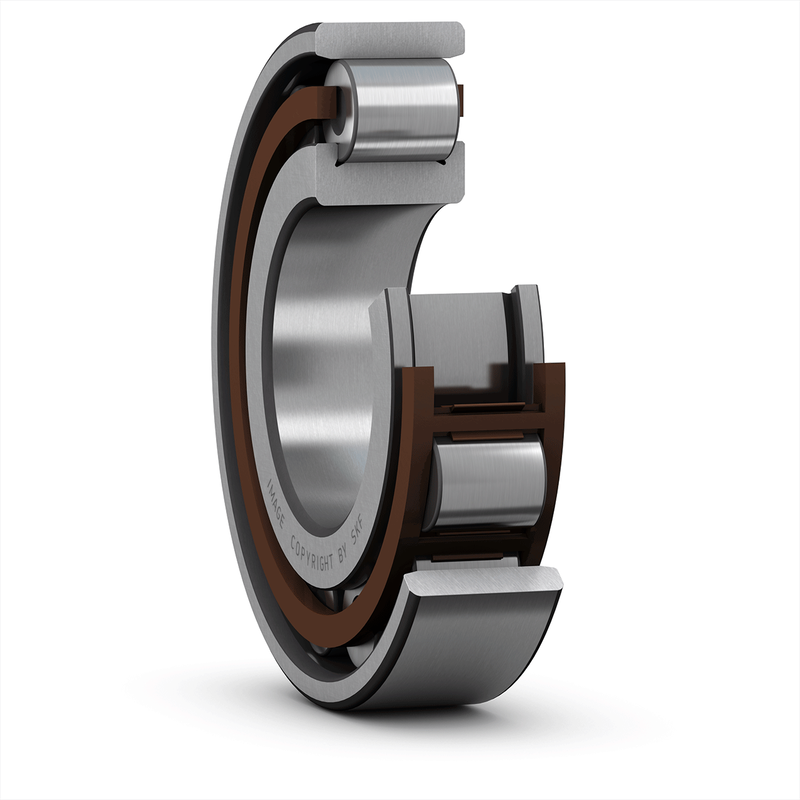

Цилиндрический роликовый подшипник N 224 ECP
41294
В наличии
Условия заказа и стоимость
Цена на подшипник N 224 ECP является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

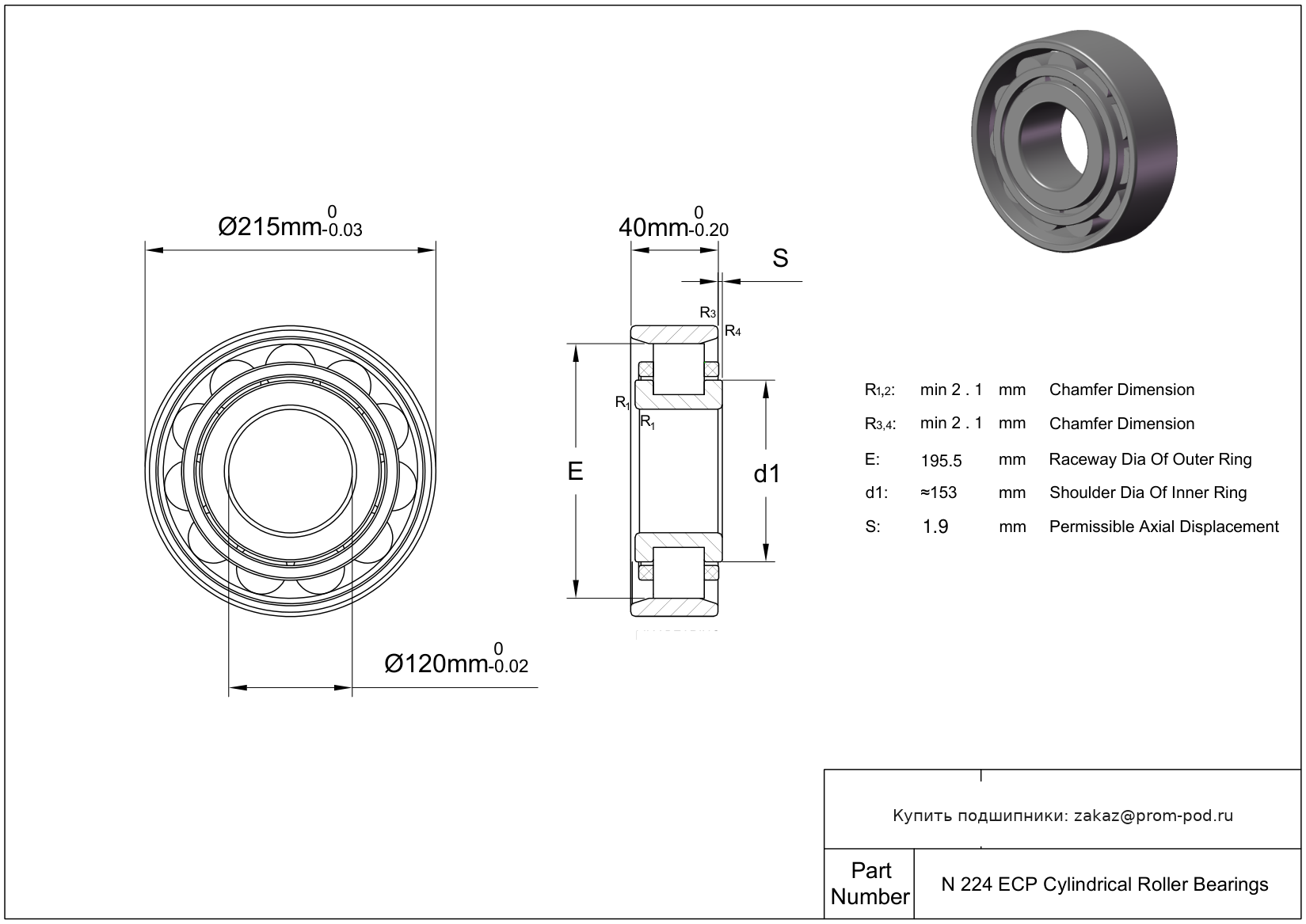

Технические характеристики N 224 ECP
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 120 мм |
| Внешний диаметр | 215 мм |
| Ширина | 40 мм |
| Основные технические параметры | |
| Номер детали | N 224 ECP |
| Бренд | SKF |
| Система измерений | Метрическая |
| Направление воспринимаемой нагрузки | Комбинированная |
| Конструкция | Однорядный |
| Тип уплотнения | Открытый |
| Смазка | Смазка: Литол/Масло |
| Тип внутреннего кольца | С внутренним кольцом |
| Тип роликового подшипника | Цилиндрический |
| Допуски | |
| Допуск диаметра отверстия | -0.02 мм до 0 |
| Допуск внешнего диаметра | -0.03 мм до 0 |
| Допуск по ширине | -0.2 мм до 0 |
| Диапазон температур | -30° до 110 °C |
| Допустимое осевое смещение (макс.) | 1.9 мм |
| Материалы | |
| Материал кольца | Хромистая сталь |
| Материал сепаратора | PA66 cage/ roller centred |
| Материал роликов | Хромированная сталь |
| Нагрузка | |
| Динамическая радиальная нагрузка | 390.3314 кН |
| Статическая радиальная нагрузка | 430.3654 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 4 |
| Вес | 5.73 kg |
| Диаметр заплечика (борта) внутреннего кольца | 153 мм |
| Размер фаски r1/2(мин.) | 2.1 мм |
| Размер фаски r3/4(мин.) | 2.1 мм |
| Диаметр дорожки наружного кольца (E) | 195.5 мм |
Таблица модификаций: Цилиндрический роликовый подшипник N 224 ECP
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| N 224 ECM | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| BL224Z | Защитная шайба с одной стороны, крепится с помощью стопорного кольца. | |
| QJ 224 N2MA | Однорядный дуплексный шарикоподшипник, с разъемным внутренним кольцом. | Подшипник с двумя фиксирующими пазами и латунным сепаратором. Угол контакта 25 градусов. |
| BL224C4 | Внутренний зазор больше С3. | |
| BL224 | Основное исполнение. | |
| NU 224 ECM/C3VL0241 | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Символ внутреннего зазора ABMA 3. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Варианты смазки: Другое / Вариант. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Приставной бортик. Составная часть подшипникового узла. |
| NUP 224 ECP | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NUP 224 ECML | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NUP 224 ECJ | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NU 224 ECP | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NU 224 ECML | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NU 224 ECM | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NU 224 ECJ | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| NJ 224 ECP | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NJ 224 ECML | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NJ 224 ECM | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NJ 224 ECJ | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
Похожие подшипники, размер: 120x215x40мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 7224 BCBM | Радиально-упорный шариковый подшипник | B + CB + M. Угол контакта α=40. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Механически обработанный латунный сепаратор, центрируемый по шарикам. Разные конструкции обозначаются цифрой после буквы М, например, М2. |
| 7224 BGAM | Радиально-упорный шариковый подшипник | Угол контакта α=40, полиамидный сепаратор, для универсальной установки. Сепаратор: Латунь. |
| 7224 BM | Радиально-упорный шариковый подшипник | Сепаратор: Латунь. Угол контакта α=40. |
| SS7224 | Радиально-упорный шариковый подшипник | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. |
| SS7224 2RS | Радиально-упорный шариковый подшипник | Резиновые уплотнения с обеих сторон подшипника. |
| S6224 | Шариковый подшипник | Шарики и кольца из материала AISI 440C. |
| S6224 2rs | Шариковый подшипник | Шарики и кольца из материала AISI 440C. Резиновые уплотнения с обеих сторон подшипника. |
| 6224 | Шариковый подшипник | |
| 6224 2RS | Шариковый подшипник | Резиновые уплотнения с обеих сторон подшипника. |
| 6224C | Шариковый подшипник | Угол контакта α=15. |
| CE7224ZR | Радиально-упорный шариковый подшипник | Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. |
| CE7224ZRPP | Радиально-упорный шариковый подшипник | Два уплотнения. Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. |
| CE7224SI | Радиально-упорный шариковый подшипник | Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. |
| CE7224SIPP | Радиально-упорный шариковый подшипник | Два уплотнения. Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. |
| CE7224SCPP | Радиально-упорный шариковый подшипник | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. Два уплотнения. |
| 6224/C3VL0241 | Шариковый подшипник | Внутренний зазор больше нормального. Функциональный тест: Низкий пусковой и пиковый крутящий момент. |
| 6224-J20AA | Шариковый подшипник | Угол контакта 25 градусов. Угол контакта α=30. Сепаратор из листовой стали. |
| 6224-J20AA-C3 | Шариковый подшипник | Угол контакта 25 градусов. Внутренний зазор больше нормального. Угол контакта α=30. Сепаратор из листовой стали. |
| 6224-J20AB | Шариковый подшипник | Угол контакта 25 градусов. Угол контакта α=40. Сепаратор из листовой стали. |
| 6224-J20AB-C3 | Шариковый подшипник | Угол контакта 25 градусов. Внутренний зазор больше нормального. Угол контакта α=40. Сепаратор из листовой стали. |
