Цилиндрический роликовый подшипник NU 1013 ECP/HC5C3
51329
В наличии
Условия заказа и стоимость
Цена на подшипник NU 1013 ECP/HC5C3 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

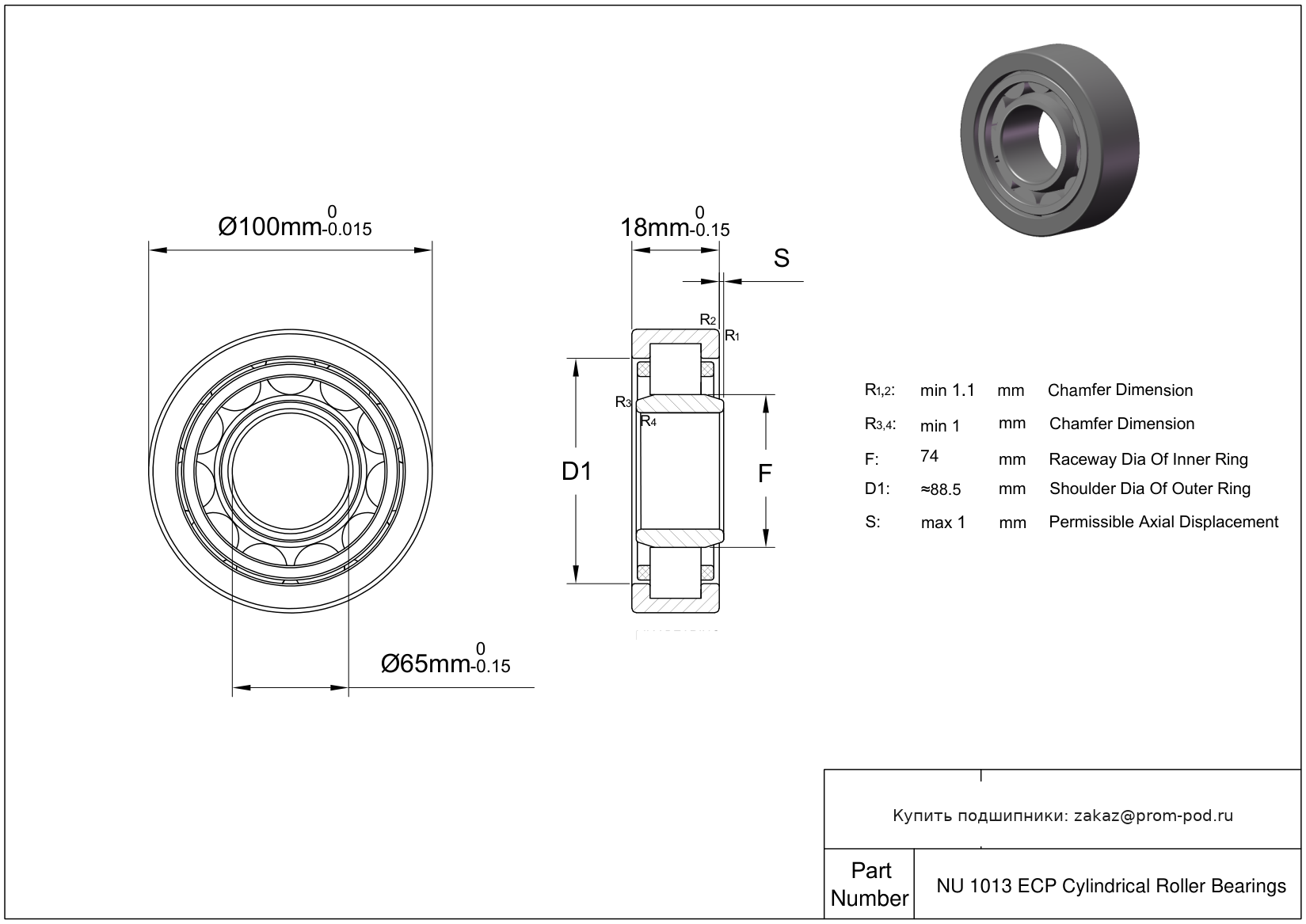

Технические характеристики NU 1013 ECP/HC5C3
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 65 мм |
| Внешний диаметр | 100 мм |
| Ширина | 18 мм |
| Основные технические параметры | |
| Номер детали | NU 1013 ECP/HC5C3 |
| Система измерений | Метрическая |
| Тип подшипника | Шариковый |
| Направление воспринимаемой нагрузки | Радиальная |
| Конструкция | Однорядный |
| Тип уплотнения | Открытый |
| Смазка | Обязательная |
| Тип внутреннего кольца | Стандартный |
| Тип монтажа на вал | Посадка с натягом |
| Допуски | |
| Диапазон температур | -86 до 230 °F |
| Допустимое осевое смещение (макс) | 1 мм |
| Материалы | |
| Материал кольца | Хромистая сталь |
| Материал шариков | Silicon Nitride(Si3N4) |
| Нагрузка | |
| Динамическая радиальная нагрузка | 62.7021 кН |
| Статическая радиальная нагрузка | 81.5003 кН |
| Предельная нагрузка на усталость (Pu) | 8.3 kN |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Монтажные закругления | |
| Радиус закругления (ra)(макс) | 1 мм |
| Радиус закругления (rb)(макс) | 1 мм |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 9.5 |
| Вес | 0.38 kg |
| Диаметр выступа наружного кольца (D1) | 88.5 мм |
| Частота вращения оборотов в минуту | 7500 r/min |
| Размер фаски (r1 2)(мин) | 1.1 мм |
| Радиальный зазор торговая норма | MC3 |
| Коэффициент расчета | 0.1 |
| Диаметр упорного вала (da) (мин) | 69.6 мм |
| Диаметр упорной поверхности вала (да)(макс) | 72 мм |
| Диаметр упорного подшипника (макс.) | 94 мм |
| Диаметр дорожки внутреннего кольца (F) | 74 мм |
| Размер скоса (r3/4)(мин) | 1 мм |
| Минимальный диаметр опоры вала (db) | 77 мм |
Таблица модификаций: Цилиндрический роликовый подшипник NU 1013 ECP/HC5C3
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| NU 1013 ECP | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NU 1013 ECPH | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). |
| NU 1013 ML | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NU 1013 ECP/C3VL0241 | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Символ внутреннего зазора ABMA 3. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. Варианты смазки: Другое / Вариант. Приставной бортик. Составная часть подшипникового узла. |
| N 1013 KPHA/SPVR522 | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. | Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по наружному кольцу. Радиальный внутренний зазор: R5 > R4. Повышенный класс допуска для цилиндрических роликоподшипников с коническим отверстием. Варианты смазки: Другое / Вариант. Коническое внутреннее отверстие (конусность 1:12). |
| N 1013 PHA/SPC2 | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. | Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по наружному кольцу. Символ внутреннего зазора ABMA 2. Повышенный класс допуска для цилиндрических роликоподшипников с коническим отверстием. |
| N 1013 KTN/SP | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. | Литой сепаратор из монолитного спроектированного полимера. Повышенный класс допуска для цилиндрических роликоподшипников с коническим отверстием. Коническое внутреннее отверстие (конусность 1:12). |
Похожие подшипники, размер: 65x100x18мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| SS7013 | Радиально-упорный шариковый подшипник | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. |
| SS7013 2RS | Радиально-упорный шариковый подшипник | Резиновые уплотнения с обеих сторон подшипника. |
| S6013 | Шариковый подшипник | Шарики и кольца из материала AISI 440C. |
| S6013 2rs | Шариковый подшипник | Шарики и кольца из материала AISI 440C. Резиновые уплотнения с обеих сторон подшипника. |
| S6013zz | Шариковый подшипник | Шарики и кольца из материала AISI 440C. Подшипник с защитными шайбами с двух сторон. |
| 6013 | Шариковый подшипник | |
| 6013 2RS | Шариковый подшипник | Резиновые уплотнения с обеих сторон подшипника. |
| 6013C | Шариковый подшипник | Угол контакта α=15. |
| SMR6013C-2RS/C3 MG2 | Шариковый подшипник | Высокоточный миниатюрный гибридный шариковый подшипник с керамическими шариками и кольцами из нержавеющей стали. Резиновые уплотнения с обеих сторон подшипника. Тип смазки: Exxon Beacon 325. Внутренний зазор больше нормального. Сепаратор: Латунь. Угол контакта α=15. |
| CE7013ZR | Радиально-упорный шариковый подшипник | Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. |
| CE7013ZRPP | Радиально-упорный шариковый подшипник | Два уплотнения. Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. |
| CE7013SI | Радиально-упорный шариковый подшипник | Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. |
| CE7013SIPP | Радиально-упорный шариковый подшипник | Два уплотнения. Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. |
| CE7013SCPP | Радиально-упорный шариковый подшипник | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. Два уплотнения. |
| CEZR 6013 | Высокотемпературный подшипник | Керамическими шариковый подшипник армированный цирконием. |
| CEZR 6013 2RS | Высокотемпературный подшипник | Керамическими шариковый подшипник армированный цирконием. Резиновые уплотнения с обеих сторон подшипника. |
| CESI 6013 | Высокотемпературный подшипник | Керамическими шариковый подшипник с силиконовой изоляцией. |
| CESI 6013 2RS | Высокотемпературный подшипник | Керамическими шариковый подшипник с силиконовой изоляцией. Резиновые уплотнения с обеих сторон подшипника. |
| CESC 6013 | Высокотемпературный подшипник | Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений. |
| CESC 6013 2RS | Высокотемпературный подшипник | Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений. Резиновые уплотнения с обеих сторон подшипника. |
