Цилиндрический роликовый подшипник NU 1020 M/HC5C3

Фото NU 1020 M/HC5C3

NU 1020 M/HC5C3

В наличии

Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков, сепаратор: массивный латунный сепаратор, центрирован по элементам качения

Размер: 100x150x24 мм

Цена по запросу

Заказать

Условия заказа и стоимость

Цена на подшипник NU 1020 M/HC5C3 является расчетной и зависит от следующих факторов:

  • Производитель (бренд)
  • Наличие на складе в Москве
  • Модификация и технические допуски
  • Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей

Для уточнения актуальной цены и наличия:

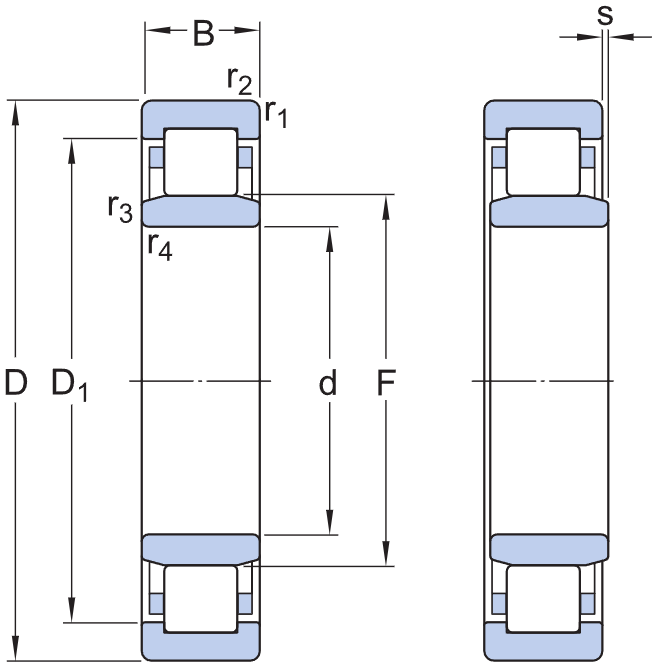

Чертеж NU 1020 M/HC5C3

Технические характеристики NU 1020 M/HC5C3

Основные и дополнительные размеры

Диаметр отверстия
100 mm
Внешний диаметр
150 mm
Ширина
24 mm

Основные технические параметры

Номер детали
NU 1020 M/HC5C3
Система измерений
Метрическая
Тип подшипника
Шариковый
Для направления нагрузки
Радиальная
Конструкция
Однорядный
Тип уплотнения
Открытый
Смазка
Обязательная
Тип внутреннего кольца
Стандартный
Тип монтажа на вал
Посадка с натягом

Допуски

Диапазон температур
-86 to 230 °F
Допустимое осевое смещение (макс)
3.5 mm

Материалы

Материал кольца
Хромистая сталь
Материал шариков
Silicon Nitride(Si3N4)

Нагрузка

Динамическая радиальная нагрузка
19289 lbf
Статическая радиальная нагрузка
25628 lbf
Предельная нагрузка на усталость (Pu)
11.6 kN

Сертификация и стандарты

Регламент RoHS
«Соответствует требованиям»
Регламент REACH
«Соответствует требованиям»

Монтажные закругления

Радиус закругления (ra)(макс)
1.5 mm
Радиус закругления (rb)(макс)
1 mm

Прочие характеристики

Максимальная скорость (X1000 об/мин)
6.3
Вес
1.32 kg
Диаметр выступа наружного кольца (D1)
132 mm
Частота вращения​​ оборотов в минуту
5000 r/min
Размер фаски (r1 2)(мин)
1.5 mm
Радиальный зазор торговая норма
MC3
Коэффициент расчета
0.1
Диаметр упорного вала (da) (мин)
106 mm
Диаметр упорной поверхности вала (да)(макс)
111 mm
Диаметр упорного подшипника (макс.)
143 mm
Диаметр дорожки внутреннего кольца (F)
113 mm
Размер скоса (r3/4)(мин)
1.1 mm
Минимальный диаметр опоры вала (db)
116 mm

Модификации NU 1020 M/HC5C3

  • NU 1020 M

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Сепаратор: Латунь, направляющие ролики.

  • NU 1020 ML

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу.

  • NU 1020 M/C3VL0241

    Наружное кольцо с двумя бортиками, внутреннее кольцо без бортиков. Внутренний зазор больше нормального. Внутренний конструкторский индекс. Малошумный. Сепаратор: Латунь, направляющие ролики.

  • N 1020 KTNHA/SP

    Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Угол контакта 25 градусов. Класс допуска (FAG) для цилиндрических роликоподшипников, конических роликоподшипников и радиально-упорных шарикоподшипников. Литой сепаратор из монолитного спроектированного полимера. Коническое отверстие (1:12 по диаметру). Слепое отверстие для штифта в наружном кольце O.D. Опускается, если внутреннее кольцо не поставляется.

Похожие подшипники, размер: 100.00x150.00x24.00мм

Товар / АналогТипРасшифровка / Описание
