Радиально-упорный шариковый подшипник SS7020
SS7020
В наличии
Цена на подшипник SS7020 является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:
Технические характеристики SS7020

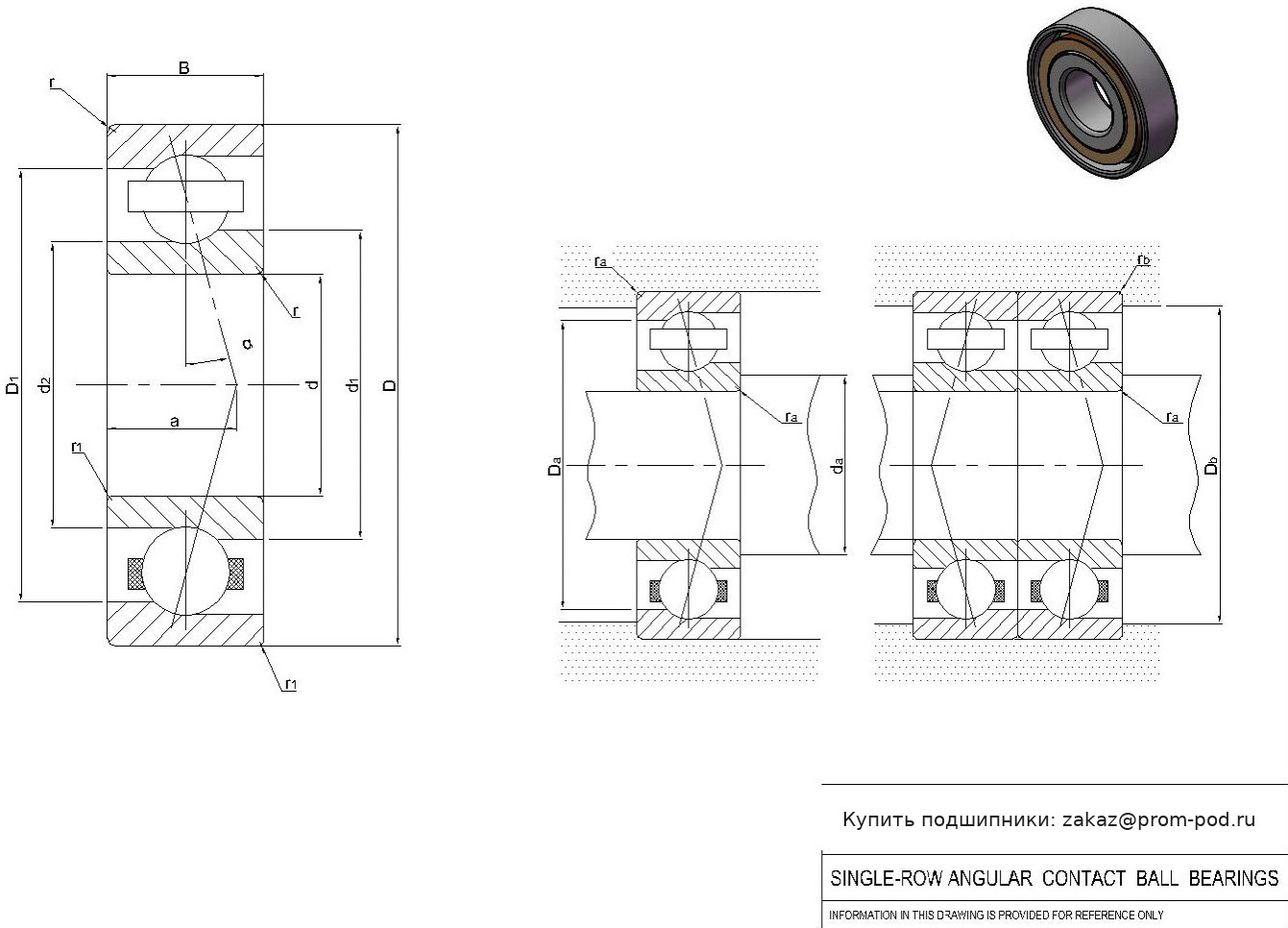

Основные и дополнительные размеры
- Диаметр отверстия
- 100 mm
- Внешний диаметр
- 150 mm
- Ширина
- 24 mm
Основные технические параметры
- Номер детали
- SS7020
- Система измерений
- Метрическая
- Тип подшипника
- Шариковый
- Направление воспринимаемой нагрузки
- Совмещённая радиальная и осевая нагрузка
- Конструкция
- Однорядный
- Тип уплотнения
- Открытый
- Смазка
- Смазанный
Допуски
- Допуск диаметра отверстия
- -0.02 mm до 0
- Допуск внешнего диаметра
- -0.018 mm до 0
- Допуск по ширине
- -0.2 mm до 0
- Диапазон температур
- -30° to 110 °C
Материалы
- Материал кольца
- 440C Stainless Steel
- Материал тел качения
- 440C Stainless Steel
- Материал сепаратора
- Фенольная смола, армированная хлопковой тканью
Нагрузка
- Динамическая радиальная нагрузка
- 5685 lbf
- Статическая радиальная нагрузка
- 5159 lbf
Сертификация и стандарты
- Регламент RoHS
- «Соответствует требованиям»
- Регламент REACH
- «Соответствует требованиям»
- Рейтинг ABEC
- P6 (ABEC-3)
Прочие характеристики
- Максимальная скорость (X1000 об/мин)
- 3.87
- Вес
- 1.29 kg
- Точка давления (a)
- 41.4 mm
- Диаметр шара
- 10.319 mm
- Диаметр борта внутреннего кольца (широкий торец)
- 118.7 mm
- Диаметр борта внутреннего кольца (узкий торец)
- 116.15 mm
- Размер фаски (r1 2)(мин)
- 1.5 mm
- Размер фаски (r3 4)(мин)
- 1 mm
- Количество шариков
- 27
Модификации SS7020
- S7020 CE/HCP4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=15, высокоскоростные, тип E. Тела качения из нитрида кремния.
- 7020 ACEGA/HCP4A
Угол контакта α=25, высокоскоростные, тип E. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Тела качения из нитрида кремния. Обозначение типа смазки.
- 7020 ACE/HCP4AL1
Угол контакта α=25, высокоскоростные, тип E. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Массивные латунные сепараторы. Тела качения из нитрида кремния.
- 7020 ACE/HCP4AH1
Угол контакта α=25, высокоскоростные, тип E. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Уменьшенный допуск на монтажный размер H1 (постскриптум: H1 с допуском ± ). Тела качения из нитрида кремния.
- 7020 ACDGC/P4A
Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция.
- 7020 ACDGB/P4A
Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция.
- 7020 ACDGB/HCP4A
Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Тела качения из нитрида кремния. Обозначение типа смазки. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция.
- 7020 ACDGA/VQ253
ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Подшипник с бесконтактными уплотнениями на одной стороне. Сепаратор: Стандарт. Подробная информация предоставляется по запросу.
- 7020 ACDGA/P4AL
ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Одно механическое уплотнение.
- 7020 ACDGA/P4AH1
ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Уменьшенный допуск на монтажный размер H1 (постскриптум: H1 с допуском ± ).
- 7020 ACDGA/P4A
ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра.
- 7020 ACDGA/HCP4AL
ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Одно механическое уплотнение.
- 7020 ACDGA/HCP4A
ACD + GA. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Для универсального монтажа, очень лёгкий преднатяг (серии 719 D, 70 D и 72 D) или лёгкий преднатяг (серии 718 D, 719 E, 70 E, 719 B и 70 B). Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния.
- 7020 ACDG/P4AG69
Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тип смазки: ESSO ANDOK C. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Обозначение типа смазки.
- S7020 CE/HCP4BVG275
Шарики и кольца из материала AISI 440C. Стеклонаполненный полиэфирэфиркетон (PEEK), центрируемый по шарикам. Угол контакта α=15, высокоскоростные, тип E. Тела качения из нитрида кремния. Класс точности P4 соответствует P4S по DIN 628-6. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция.
- S7020 ACD/HCP4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Тела качения из нитрида кремния.
- S7020 ACE/P4BVG275
Шарики и кольца из материала AISI 440C. Стеклонаполненный полиэфирэфиркетон (PEEK), центрируемый по шарикам. Угол контакта α=25, высокоскоростные, тип E. Класс точности P4 соответствует P4S по DIN 628-6. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция.
- S7020 CB/P4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Нормальное обозначение осевого люфта для сдвоенных подшипников.
- S7020 CD/P4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=15.
- S7020 CDTP/P4B
Шарики и кольца из материала AISI 440C. Дуплекс пара, схема монтажа тандем. Пара подшипников со специальным преднатягом, цифры указывают на среднее значение преднатяга в мкм. Класс точности P4 соответствует P4S по DIN 628-6. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция.
- S7020 CE/P4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=15, высокоскоростные, тип E.
- S7020 CE/P4BVG275
Шарики и кольца из материала AISI 440C. Стеклонаполненный полиэфирэфиркетон (PEEK), центрируемый по шарикам. Угол контакта α=15, высокоскоростные, тип E. Класс точности P4 соответствует P4S по DIN 628-6. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция.
- S7020 ACB/HCP4A
Шарики и кольца из материала AISI 440C. Угол контакта α=25, высокоскоростные, тип B. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния.
- S7020 ACE/HCP4BVG275
Шарики и кольца из материала AISI 440C. Стеклонаполненный полиэфирэфиркетон (PEEK), центрируемый по шарикам. Угол контакта α=25, высокоскоростные, тип E. Тела качения из нитрида кремния. Класс точности P4 соответствует P4S по DIN 628-6. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция.
- S7020 CDTP/HCP4B
Шарики и кольца из материала AISI 440C. Дуплекс пара, схема монтажа тандем. Тела качения из нитрида кремния. Пара подшипников со специальным преднатягом, цифры указывают на среднее значение преднатяга в мкм. Класс точности P4 соответствует P4S по DIN 628-6. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция.
- S7020 CD/HCP4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта α=15. Тела качения из нитрида кремния.
- S7020 CB/HCP4A
Шарики и кольца из материала AISI 440C. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния. Нормальное обозначение осевого люфта для сдвоенных подшипников.
- 7020 ACEGA/HCP4AH1
Угол контакта α=25, высокоскоростные, тип E. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Угол контакта 25 градусов. Уменьшенный допуск на монтажный размер H1 (постскриптум: H1 с допуском ± ). Тела качения из нитрида кремния. Обозначение типа смазки.
- S7020 ACE/HCP4A
Шарики и кольца из материала AISI 440C. Угол контакта α=25, высокоскоростные, тип E. Р4А - специальный класс точности для прецизионных упорных радиальных подшипников - допуски Р4 кроме наружного диаметра. Тела качения из нитрида кремния.
- S7020 ACDTP/HCP4B
Шарики и кольца из материала AISI 440C. Однорядные радиально-упорные шарикоподшипники с углом контакта α=25. Стеклонаполненный полиамид PA46, центрируемый по шарикам. Тела качения из нитрида кремния. Класс точности P4 соответствует P4S по DIN 628-6. Сходящийся наружу угол контакта со слотом для ввода шариков серии 5000. Жесткая конструкция.
Аналоги SS7020
- SS7020 2RS
Уплотнение с обеих сторон, NBR.
- S6020
Шарики и кольца из материала AISI 440C.
- S6020 2rs
Шарики и кольца из материала AISI 440C. Уплотнение с обеих сторон, NBR.
- S6020zz
Шарики и кольца из материала AISI 440C. Два уплотнителя из синтетического каучука.
- 6020
- 6020 2RS
Уплотнение с обеих сторон, NBR.
- 6020C
Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция.
- SMR6020C-2RS/C3C SRL
S+MR. Уплотнение с обеих сторон, NBR. Внутренний зазор больше нормального. Смазка Multemp SRL с рабочей температурой от -40°F до 266°F (от -40 до 130°C). Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Оптимизированная внутренняя конструкция. Одно механическое уплотнение.
- 6020-J20C
Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Стальные фиксаторы.
- 6020-J20C-C3
Внутренний зазор больше нормального. Двухрядный радиально-упорный шарикоподшипник без слота для ввода шариков, со сходящимися наружу углами контакта, жесткая конструкция. Стальные фиксаторы.
- 6020-2Z/VA208
Угол контакта 25 градусов. Защитная шайба с обеих сторон. Подшипник с бесконтактными уплотнениями на одной стороне.
- CEZR 6020
Керамическими шариковый подшипник армированный цирконием.
- CEZR 6020 2RS
Керамическими шариковый подшипник армированный цирконием. Уплотнение с обеих сторон, NBR.
- CESI 6020
Керамическими шариковый подшипник с силиконовой изоляцией.
- CESI 6020 2RS
Керамическими шариковый подшипник с силиконовой изоляцией. Уплотнение с обеих сторон, NBR.
- CESC 6020
Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений.
- CESC 6020 2RS
Керамическими шариковый подшипник с тефлоновым покрытием или самокомпенсирующийся для температурных расширений. Уплотнение с обеих сторон, NBR.
- 6020-2RSR
Подшипник с контактными уплотнениями с двух сторон, в случае двухрядных радиально-упорных шарикоподшипников - без канавки на внутреннем кольце.
- 6020-2RSR-C2
Подшипник с контактными уплотнениями с двух сторон, в случае двухрядных радиально-упорных шарикоподшипников - без канавки на внутреннем кольце. Внутренний зазор меньше нормального.
- 6020-2RSR-C3
Подшипник с контактными уплотнениями с двух сторон, в случае двухрядных радиально-упорных шарикоподшипников - без канавки на внутреннем кольце. Внутренний зазор больше нормального.
Похожие подшипники, размер: 100x150x24мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| NU 1020 M | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NU 1020 ML | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NU 1020 M/HC5C3 | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Символ внутреннего зазора ABMA 3. Радиальный внутренний зазор (RIC): C5 > C4. Специальное стопорное кольцо на радиальных подшипниках. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NU 1020 M/C3VL0241 | Цилиндрический роликовый подшипник | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Символ внутреннего зазора ABMA 3. Варианты смазки: Другое / Вариант. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Приставной бортик. Составная часть подшипникового узла. |
| N 1020 KTNHA/SP | Цилиндрический роликовый подшипник | Цилиндрический подшипник, внутреннее кольцо с двойным фланцем, наружное свободное. Литой сепаратор из монолитного спроектированного полимера. Повышенный класс допуска для цилиндрических роликоподшипников с коническим отверстием. Угол контакта 25 градусов. Специальное стопорное кольцо на радиальных подшипниках. Коническое внутреннее отверстие (конусность 1:12). |
Однорядный радиально-упорный шариковый подшипник SS7020 — это специализированный узловой элемент, спроектированный для эффективной работы в условиях комбинированных нагрузок и агрессивной окружающей среды.
Конструкция подшипника отличается смещением дорожек качения на наружном и внутреннем кольцах относительно друг друга вдоль его оси. Это позволяет изделию воспринимать одновременно радиальные и односторонние осевые нагрузки. Чем больше угол контакта (угол между линией действия суммарного усилия и перпендикуляром к оси вращения), тем выше осевая грузоподъемность узла.
Ключевые конструктивные и эксплуатационные особенности:
Коррозионная стойкость: Использование высококачественной нержавеющей стали (как правило, марок AISI 440C, 95Х18 или их аналогов) гарантирует устойчивость к воздействию влаги, пара, щелочей, кислотных сред и химических реагентов. Подшипник не подвержен питтинговой коррозии и сохраняет геометрию дорожек качения даже при длительном контакте с агрессивными агентами.
Работа на высоких частотах вращения: Благодаря точному профилированию дорожек качения и оптимальной кинематике шариков, подшипник SS7020 демонстрирует минимальное трение и пониженное тепловыделение. Это позволяет использовать его в высокоскоростных шпиндельных узлах и электрооборудовании.
Фиксация вала: Изделие способно жестко фиксировать вал в одном осевом направлении. При необходимости восприятия двусторонних осевых нагрузок подшипники монтажно объединяются в дуплексные пары (схемы «O», «X» или «Тандем»).
Материаловедение и чистота: Нержавеющая сталь проходит специальную вакуумную дегазацию и термообработку для достижения высокой твердости (по шкале Роквелла HRC 58-62) и износостойкости, что минимизирует риски микроскопического выкрашивания материала в зоне контакта.
Области применения:
Благодаря сочетанию устойчивости к коррозии и способности работать под осевым давлением, подшипник из нержавеющей стали SS7020 идеально подходит для:
Оборудования пищевой, перерабатывающей и фарминдустрии, где применяются жесткие регламенты мойки и дезинфекции;
Химических и нефтехимических насосов, мешалок и компрессоров;
Морского транспорта, палубных механизмов и судового оборудования;
Высокоточного лабораторного и медицинского инструментария.
Правильный выбор схемы монтажа, предварительного натяга и типа пластичной или жидкой смазки позволит максимально раскрыть ресурсный потенциал подшипника SS7020 и обеспечить стабильную работу узла без риска преждевременного клина или коррозионного износа.
| Тип | Радиально-упорный шариковый подшипник |
| Обозначение | SS7020 |
| Внутренний диаметр d | 100.00 мм |
| Внешний диаметр D | 150.00 мм |
| Ширина B / Высота H | 24.00 мм |
