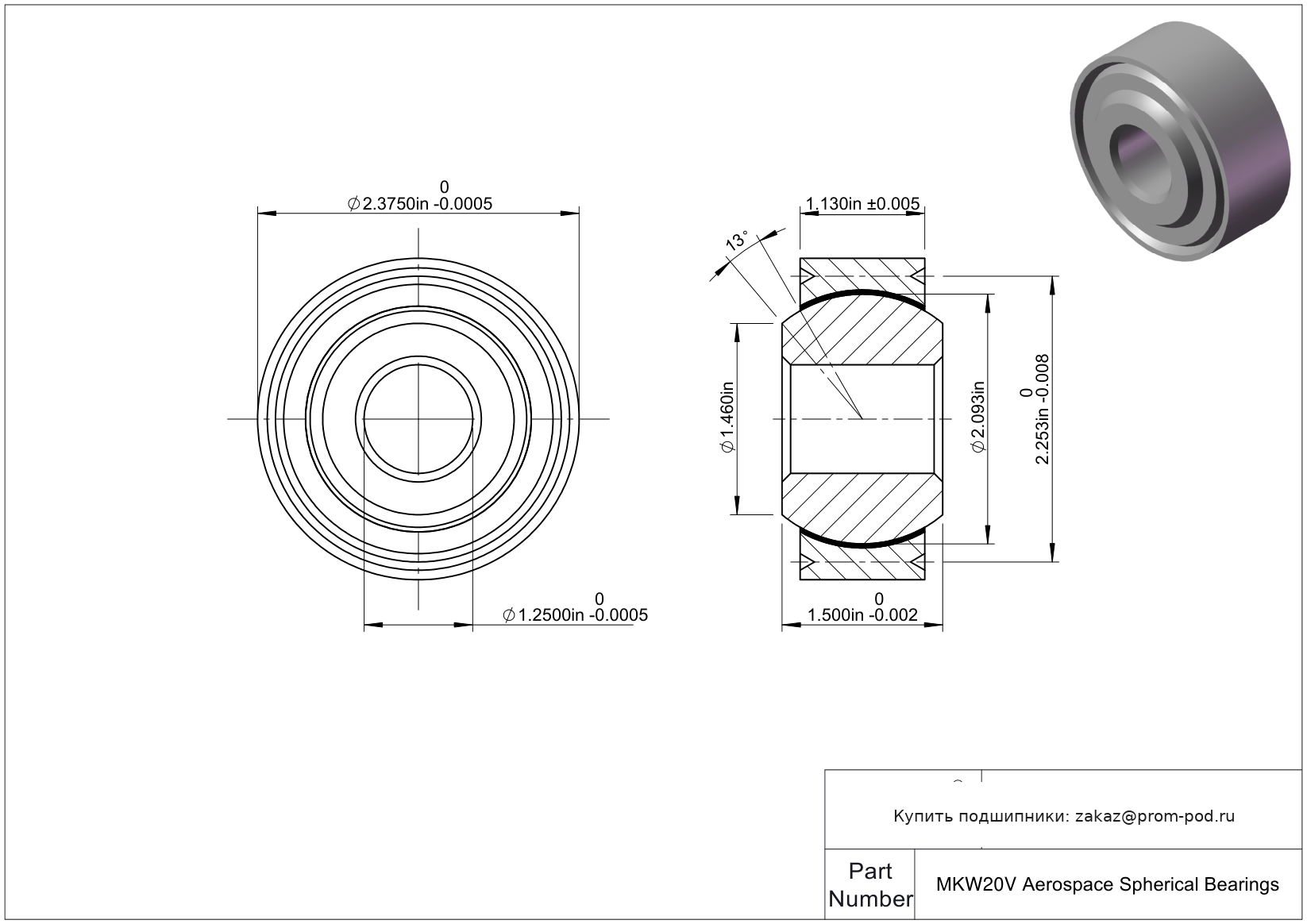

Сферический подшипник MKW20V

MKB/MKW — серия долговечных самосмазывающихся сферических подшипников скольжения NHBB с фирменной системой MK Liner. Серия разработана для аэрокосмических шарнирных узлов с высокими нагрузками и колебательными движениями, где требуется увеличенный ресурс без регулярной дополнительной смазки. Подшипники соответствующих типоразмеров квалифицированы по SAE AS81820 Type A.

Конструктивные особенности

• MKB — узкое исполнение (Narrow), MKW — широкое (Wide).
• Основная особенность серии — MK Liner, самосмазывающийся антифрикционный вкладыш на основе PTFE, закрепленный на внутренней сферической поверхности наружного кольца.
• MK Liner разработан для требований AS81820 Type A с контрольным ресурсом 100 000 циклов в стандартном испытании на износ.
• По данным NHBB, подшипники с MK Liner обеспечивают тот же допустимый уровень износа, что и обычные исполнения AS81820, но при четырехкратно увеличенном испытательном ресурсе.
• В стандартном исполнении внутреннее кольцо изготовлено из CRES 440C, наружное — из CRES 17-4PH. Также предусмотрен вариант внутреннего кольца из PH13-8Mo.
• Самосмазывающийся вкладыш не требует дополнительной смазки.
• Исполнения с индексом V имеют V-образную канавку наружного кольца; без V используется наружное кольцо с фаской.
• Рабочий температурный диапазон по AS81820 Type A составляет примерно −54…+163 °C.

Основные преимущества

• увеличенный ресурс при колебательной работе;
• высокая износостойкость самосмазывающегося слоя;
• отсутствие необходимости в регулярной повторной смазке;
• возможность работы под высокими нагрузками;
• компенсация угловой несоосности;
• выбор между узким MKB и широким MKW исполнением;
• соответствие требованиям долговечности AS81820 Type A.

Где применяется

Подшипники MKB/MKW предназначены для ответственных авиационных и аэрокосмических шарнирных соединений, в которых особенно важен длительный ресурс. NHBB указывает применение системы MK Liner в системах управления полетом, механизмах управления поверхностями крыла, исполнительных приводах, шасси, пилонах и опорах двигателей.

Как выбрать MKB или MKW

MKB выбирают, когда требуется узкое исполнение сферического подшипника, MKW — когда конструкция узла предусматривает широкую серию. Конкретный типоразмер подбирают по посадочным размерам, нагрузке и допустимому углу перекоса.
Для типоразмеров −3…−16 NHBB указывает допуск к закупке по AS81820 Type A и аэрокосмическим стандартам AS14101–AS14104. Размеры −18…−24 предлагаются как каталожные исполнения NHBB и в эти Aerospace Standards не входят.

Частые вопросы

Чем MKB/MKW отличаются от ADB/ADW?
Главное отличие — применение MK Liner, разработанного для увеличенного ресурса и требований AS81820 Type A.

Чем MKB отличается от MKW?
MKB — узкая серия (Narrow), MKW — широкая (Wide).

Что означает Long-Life для MKB/MKW?
Это не означает фиксированный ресурс в любых условиях. Серия прошла квалификацию AS81820 Type A, предусматривающую испытательный порог 100 000 циклов; NHBB заявляет четырехкратное увеличение испытательного ресурса относительно non-Type A при том же допустимом уровне износа.
