Авиационные сферические подшипники серии MKB / MKW  

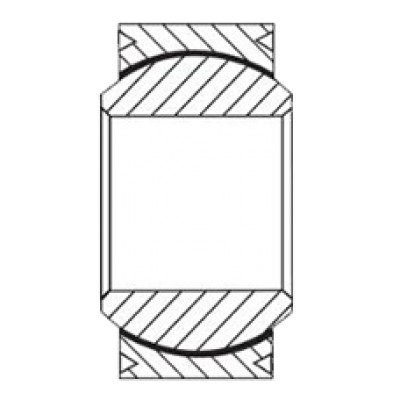

Сферические авиационные подшипники серий MKB и MKW представляют собой специализированные шарнирные узлы скольжения, предназначенные для восприятия значительных радиальных и осевых нагрузок в условиях постоянного углового перекоса. Конструктивно они состоят из внутреннего кольца со сферической наружной поверхностью и наружного кольца с сопрягаемой внутренней сферой. Такая геометрия позволяет компенсировать несоосность валов и корпусов, возникающую из-за упругих деформаций планера самолета или вертолета под воздействием аэродинамических сил.

Особое внимание при проектировании этих деталей уделяется минимизации зазоров и обеспечению высокой жесткости соединения. В авиационных системах управления даже минимальный люфт может привести к автоколебаниям типа флаттер, поэтому подшипники MKB и MKW изготавливаются по повышенным классам точности. Они способны стабильно работать в условиях знакопеременных динамических нагрузок, сохраняя заданный момент страгивания и низкий коэффициент трения на протяжении всего межремонтного ресурса.

Конструктивные особенности и материалы авиационных шарниров

Подшипники серии MKB с парой трения «сталь по стали» требуют регулярного подвода пластичного смазочного материала через специальные отверстия и канавки на внутреннем или наружном кольце. Внутренние кольца таких изделий обычно изготавливаются из высокохромистых сталей типа 95Х18-Ш с последующей закалкой до высокой твердости и прецизионным суперфинишированием рабочей сферы. Наружные кольца часто производятся из легированных конструкционных сталей, что обеспечивает необходимую вязкость сердцевины для сопротивления ударным нагрузкам.

Самосмазывающиеся модификации серии MKW оснащаются промежуточным органопластиковым или фторопластовым слоем, нанесенным на внутреннюю сферу наружного кольца. Эти детали не требуют технического обслуживания в процессе эксплуатации, поскольку сухой смазочный материал внедрен непосредственно в структуру тканого вкладыша. Применение композитных материалов позволяет существенно снизить массу узла и обеспечить стабильную работу в широком температурном диапазоне от минус 60 до плюс 150 градусов Цельсия.

По исполнению наружного кольца выделяют неразъемные конструкции и варианты с односторонним или двусторонним продольным изломом. Разъемное наружное кольцо облегчает сборку подшипника при производстве и позволяет закладывать оптимальный предварительный натяг в сопряжении. Неразъемные жесткие обоймы применяются в узлах, где требуется максимальная радиальная жесткость и исключена вероятность раскрытия стыка под воздействием экстремального давления.

Сферы применения в авиационной технике

Основной областью применения шарнирных подшипников MKB является механизация крыла и системы непосредственного управления полетом. Их устанавливают в узлы навески элеронов, закрылков, рулей высоты и направления, где требуется передача управляющего усилия без люфтов при одновременном изгибе крыльевых консолей. Высокая точность изготовления гарантирует плавность хода рычажных механизмов и исключает подклинивание проводки управления.

Изделия серии MKW чаще находят применение в тяжелонагруженных узлах шасси, механизмах складывания пилонов и узлах крепления гидроцилиндров. В этих точках подшипники подвергаются колоссальным ударным воздействиям в момент касания взлетно-посадочной полосы. Способность полимерного вкладыша демпфировать микроудары позволяет защитить сопряженные металлические элементы от усталостного разрушения и фреттинг-коррозии.

Критерии выбора и приобретения прецизионных шарниров

Чтобы правильно подобрать необходимый типоразмер авиационного шарнира, инженеру необходимо проанализировать комплекс эксплуатационных факторов. Первостепенное значение имеют предельная статическая грузоподъемность, допустимый угол наклона внутреннего кольца относительно наружного, а также характер изменения рабочей температуры. Также важно учитывать требования к моменту трения, так как для систем ручного управления требуются легкоподвижные шарниры, а для силовых приводов важнее несущая способность.

В каталоге представлены сертифицированные компоненты, соответствующие строгим отраслевым стандартам качества. Актуальная цена на каждую позицию зависит от габаритных размеров, класса точности и материального исполнения пары трения. Вы можете самостоятельно изучить технические параметры изделий, сравнить их характеристики и купить оптимальный вариант для конкретного узла трения.

Для точного подбора деталей рекомендуем воспользоваться параметрическим поиском на нашем сайте, указав внутренний диаметр, ширину колец и требуемый тип смазки. Если вам необходимо оперативно найти замену импортному аналогу или расшифровать сложную заводскую спецификацию, отправьте точную маркировку или чертеж узла нашим техническим специалистам для детального анализа.
