Цилиндрический роликовый подшипник NUP 209 ECM
40686
В наличии
Условия заказа и стоимость
Цена на подшипник NUP 209 ECM является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

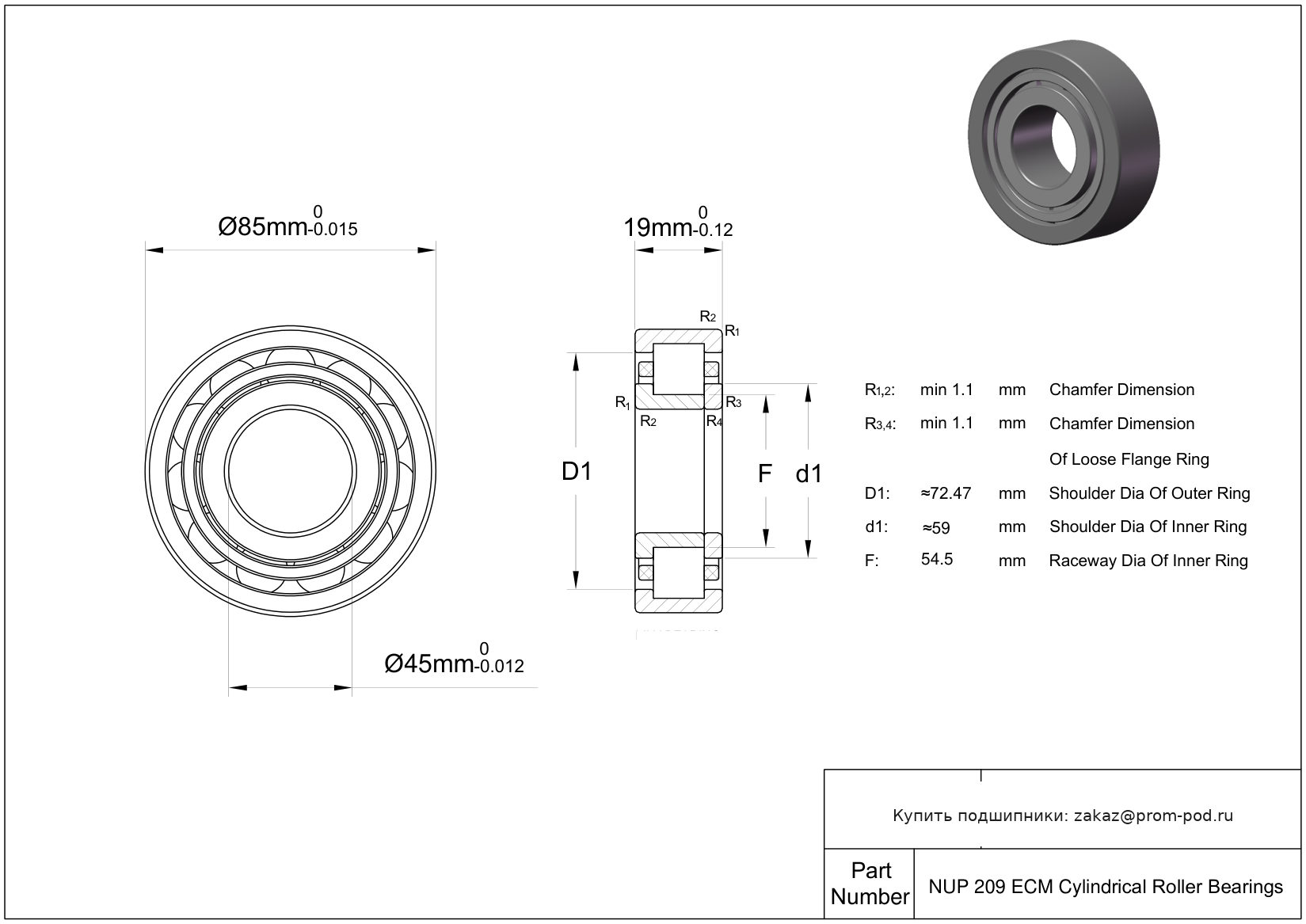

Технические характеристики NUP 209 ECM
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 45 мм |
| Внешний диаметр | 85 мм |
| Ширина | 19 мм |
| Основные технические параметры | |
| Номер детали | NUP 209 ECM |
| Бренд | SKF |
| Система измерений | Метрическая |
| Направление воспринимаемой нагрузки | Комбинированная |
| Конструкция | Однорядный |
| Тип уплотнения | Открытый |
| Смазка | Смазка: Литол/Масло |
| Тип внутреннего кольца | С внутренним кольцом |
| Тип роликового подшипника | Цилиндрический |
| Допуски | |
| Допуск диаметра отверстия | -0.012 мм до 0 |
| Допуск внешнего диаметра | -0.015 мм до 0 |
| Допуск по ширине | -0.12 мм до 0 |
| Диапазон температур | -30° до 110 °C |
| Материалы | |
| Материал кольца | Хромистая сталь |
| Материал сепаратора | PA66 cage/ roller centred |
| Материал роликов | Хромированная сталь |
| Нагрузка | |
| Динамическая радиальная нагрузка | 69.5612 кН |
| Статическая радиальная нагрузка | 64.0543 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 10 |
| Вес | 0.52 kg |
| Диаметр заплечика (борта) внутреннего кольца | 59 мм |
| Размер фаски r1/2(мин.) | 1.1 мм |
| Диаметр заплечика (борта) наружного кольца | 72.47 мм |
| Диаметр рабочей части внутреннего кольца | 54.5 мм |
| Размер фаски свободного фланцевого кольца (r3/4)(мин.) | 1.1 мм |
Таблица модификаций: Цилиндрический роликовый подшипник NUP 209 ECM
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| NUP 209 ECPH | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам). |
| NUP 209 ECP | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны. |
| NUP 209 ECML | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NUP 209 ECJ | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Самоустанавливающийся роликоподшипник с измененной внутренней конструкцией, с сепаратором из стального листа. Дополнительня мощность. |
| 209SZZ-HNCR-HYB | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Керамические тела качения и допуски ABEC-1. Сепаратор: Фенол (состав) - стандарт Timken Fafnir. Подшипник с защитными шайбами с двух сторон. Сепаратор: Высококачественная сталь. Тяжелый предварительный натяг. Канавка для стопорного кольца в наружном кольце. |
| 209 NR/C3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Внутренний зазор больше нормального. Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. |
| 209SG | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Обозначение типа смазки. Сепаратор: Высококачественная сталь. |
| 209/C3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Внутренний зазор больше нормального. |
| 209-2Z | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипник с защитными шайбами с двух сторон. |
| 209S | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Сепаратор: Высококачественная сталь. |
| 209SZZ-W64F | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипник с защитными шайбами с двух сторон. Сепаратор: Высококачественная сталь. Короноидальный сепаратор. Пищевая смазка. |
| 209SZZ-HYB#1 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Керамические тела качения и допуски ABEC-1. Подшипник с защитными шайбами с двух сторон. Сепаратор: Высококачественная сталь. |
| 209SZZCG | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Однорядный радиальный подшипник, ширина картриджа, с двумя уплотнениями и стопорным кольцом. |
| 209SZZ | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипник с защитными шайбами с двух сторон. Сепаратор: Высококачественная сталь. |
| 209AC3 | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Стопорный хомут с выравнивающим кольцом, адаптеры тяжелой серии. |
| 209MFFG | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Уплотнение типа Flex Seal сдвух сторон. Минимальный крутящий момент, низкий уровень трения, которое обеспечивает удержание смазки и защиты от загрязнений. Изготовлен из алюминия / ламинированного волокна. Обозначение типа смазки. Сепаратор: Латунь. |
| 209MF | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Сепаратор: Латунь. Пищевая смазка. |
| 209-ZNR | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Подшипник с защитной шайбой с одной стороны и канавкой под стопорное кольцо со стопорным кольцом на другой стороне. |
| 209-2ZNR | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | 2Z+NR канавка под стопорное кольцо на наружном кольце с установленным стопорным кольцом и штампованными стальными защитными шайбами с обеих сторон подшипника. |
| 209 NR | Однорядный цилиндрический роликовый подшипник с внутренним кольцом | Кольцевой паз в наружном кольце со вставкой пружинного кольца, на открытом торце радиального шарикоподшипника с одним уплотнением. NR применяется только для радиальных подшипников. |
| BL209C3 | Внутренний зазор больше нормального. | |
| BL209 | Основное исполнение. | |
| BSA 209 CGB | Высокоточный радиально-упорный шариковый подшипник для опор шарико-винтовых передач с увеличенным углом контакта. | Специальный радиальный зазор, цифры указывают на среднее значение класса зазора в мкм. Угол контакта α=40. |
| BSA 209 CGA | Высокоточный радиально-упорный шариковый подшипник для опор шарико-винтовых передач с увеличенным углом контакта. | Угол контакта 25 градусов. Специальный радиальный зазор, цифры указывают на среднее значение класса зазора в мкм. |
| TMB209ZZC3 | Специальная сталь с термообработкой для более длительного срока службы. | Однорядный подшипник с шириной картриджа, сверхмалого размера, с двумя уплотнениями из синтетической резины. |
| TMB209ZZ | Специальная сталь с термообработкой для более длительного срока службы. | Подшипник с защитными шайбами с двух сторон. |
| TMB209T2LBLUCS221 | Специальная сталь с термообработкой для более длительного срока службы. | Стандартное контактное нитрильное уплотнение с одной стороны подшипника (от -20 до +120°C). Бесконтактное (лабиринтное) уплотнение с одной стороны подшипника. Полиамидный сепаратор, армированный стекловолокном для постоянной температуры +120°C. Сепаратор: Высококачественная сталь. Угол контакта α=15. |
| CS209LLU | Стандартное контактное нитрильное уплотнение с двух сторон подшипника (от -20 до +120°C). | |
| TMB209C3 | Специальная сталь с термообработкой для более длительного срока службы. | Внутренний зазор больше нормального. |
| TMB209 | Специальная сталь с термообработкой для более длительного срока службы. | Основное исполнение. |
Похожие подшипники, размер: 45x85x19мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| 1209 EKTN9 | Самоустанавливающийся шариковый подшипник | Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца. |
| 1209 ETN9 | Самоустанавливающийся шариковый подшипник | Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25. |
| 7209 ACCBM | Радиально-упорный шариковый подшипник | Универсальный подходящий средний клиренс. Латунная обойма. Стопорный хомут с выравнивающим кольцом, адаптеры тяжелой серии. |
| 7209 BE-2RZP | Радиально-упорный шариковый подшипник | Уплотнения с двух сторон (для серии KH). Контактный угол α=40, усиленная внутренняя конструкция. Уплотнение с одной стороны. |
| 7209 BECBJ | Радиально-упорный шариковый подшипник | B + E+ CB + J. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Штампованный стальной сепаратор, центрируемый по шарикам. |
| 7209 BECBM | Радиально-упорный шариковый подшипник | B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Механически обработанный латунный сепаратор, центрируемый по шарикам. Разные конструкции обозначаются цифрой после буквы М, например, М2. |
| 7209 BECBP | Радиально-упорный шариковый подшипник | B + E + CB + P. B + E + CB + M. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют нормальный осевой внутренний зазор. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7209 BECBY | Радиально-упорный шариковый подшипник | Нормальное обозначение осевого люфта для сдвоенных подшипников. Контактный угол α=40, усиленная внутренняя конструкция. Тип сепаратора: сепаратор из полиамидной смолы. |
| 7209 BEGAP | Радиально-упорный шариковый подшипник | B + E + GA + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7209 BEGAY | Радиально-упорный шариковый подшипник | Угол контакта 25 градусов. Обозначение типа смазки. Контактный угол α=40, усиленная внутренняя конструкция. Тип сепаратора: сепаратор из полиамидной смолы. |
| 7209 BEGBY | Радиально-упорный шариковый подшипник | Обозначение типа смазки. Угол контакта α=25. Сделано в США (стандарт для серии типа B). Тип сепаратора: сепаратор из полиамидной смолы. Угол контакта α=40. |
| 7209 BEP | Радиально-упорный шариковый подшипник | B + E + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. |
| 7209 BEGAPH | Радиально-упорный шариковый подшипник | B + E + GA + P. Угол контакта α=40. Оптимизированная внутренняя конструкция. Подшипник для универсального монтажа. Два подшипника, установленные по О-образной или Х-образной схеме, имеют лёгкий преднатяг. Сепаратор из стеклонаполненного полиамида PA66, центрируемый по шарикам. Тяжелый предварительный натяг. |
| S1209 EKTN9 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Упорный шариковый подшипник без упорного кольца. |
| S1209 ETN9 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Сепаратор из полиамида, армированного стекловолокном. Угол контакта α=25. |
| SS7209 | Радиально-упорный шариковый подшипник | Удлиненное внутреннее кольцо, вставка из нержавеющей стали, литые манжетные уплотнения. |
| SS7209 2RS | Радиально-упорный шариковый подшипник | Резиновые уплотнения с обеих сторон подшипника. |
| S6209 | Шариковый подшипник | Шарики и кольца из материала AISI 440C. |
| S6209 2rs | Шариковый подшипник | Шарики и кольца из материала AISI 440C. Резиновые уплотнения с обеих сторон подшипника. |
| S6209zz | Шариковый подшипник | Шарики и кольца из материала AISI 440C. Подшипник с защитными шайбами с двух сторон. |
