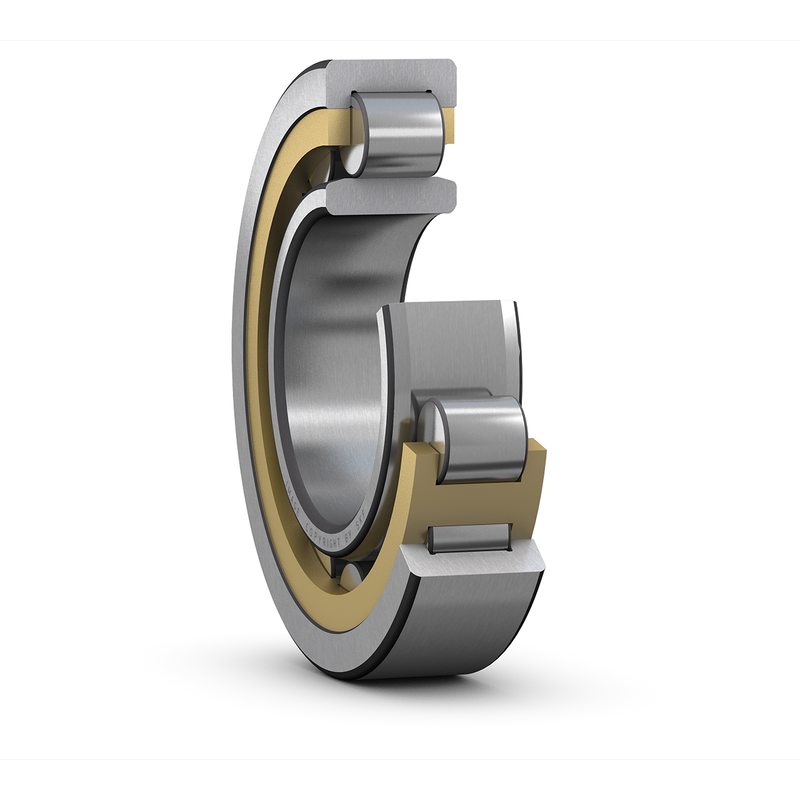

Цилиндрический роликовый подшипник NU 2324 ECML
41321
В наличии
Цена на подшипник NU 2324 ECML является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Для уточнения актуальной цены и наличия:
Технические характеристики NU 2324 ECML
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 120 мм |
| Внешний диаметр | 260 мм |
| Ширина | 86 мм |
| Основные технические параметры | |
| Номер детали | NU 2324 ECML |
| Бренд | SKF |
| Система измерений | Метрическая |
| Направление воспринимаемой нагрузки | Комбинированная |
| Конструкция | Однорядный |
| Тип уплотнения | Открытый |
| Смазка | Смазка: Литол/Масло |
| Тип внутреннего кольца | С внутренним кольцом |
| Тип роликового подшипника | Цилиндрический |
| Допуски | |
| Допуск диаметра отверстия | -0.02 мм до 0 |
| Допуск внешнего диаметра | -0.035 мм до 0 |
| Допуск по ширине | -0.2 мм до 0 |
| Диапазон температур | -30° до 110 °C |
| Допустимое осевое смещение (макс.) | 7.2 мм |
| Материалы | |
| Материал кольца | Хромистая сталь |
| Материал сепаратора | Латунная клетка/центрированная на внутреннем или наружном кольце |
| Материал роликов | Хромированная сталь |
| Нагрузка | |
| Динамическая радиальная нагрузка | 915.7776 кН |
| Статическая радиальная нагрузка | 1040.8838 кН |
| Сертификация и стандарты | |
| Регламент RoHS | «Соответствует требованиям» |
| Регламент REACH | «Соответствует требованиям» |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 5 |
| Вес | 22.4 kg |
| Размер фаски r1/2(мин.) | 3 мм |
| Размер фаски r3/4(мин.) | 3 мм |
| Диаметр заплечика (борта) наружного кольца | 218.7 мм |
| Диаметр рабочей части внутреннего кольца | 154 мм |
Таблица модификаций: Цилиндрический роликовый подшипник NU 2324 ECML
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| NU 2324 ECM | Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NUH 2324 ECMH | Однорядный цилиндрический роликовый подшипник повышенной грузоподъемности с двумя бортами на наружном кольце и гладким внутренним кольцом. | Механически обработанный латунный сепаратор, центрируемый по дорожке качения внутреннего кольца. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. |
| NJ 2324 ECM | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. |
| NJ 2324 ECML | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
| NUP 2324 ECML | Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. | Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу. |
Аналоги NU 2324 ECML
- 22324 CC/C4W33VA991
Подшипник для работы с высокими частотами вращения. Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 4. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 22324 CC/W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 22324 CCJA/W33VA405
Подшипник для вибромашин со штампованными стальными сепараторами с поверхностной закалкой. Внутреннее кольцо без бортов, направляющее кольцо, центрируемое по дорожке качения наружного кольца, два штампованных стальных сепаратора. Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце.
- 22324 CCJA/W33VA406
Аналогично VA405, но цилиндрическое отверстие внутреннего кольца покрыто политетрафторэтиленом (PTFE). Внутреннее кольцо без бортов, направляющее кольцо, центрируемое по дорожке качения наружного кольца, два штампованных стальных сепаратора. Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце.
- 22324 CCK/W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12).
- 22324 CCKJA/W33VA405
Подшипник для вибромашин со штампованными стальными сепараторами с поверхностной закалкой. Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Сепаратор из листовой стали, центрируемый по наружному кольцу. Коническое внутреннее отверстие (конусность 1:12).
- 22324/C3W33VA9B1
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Угол контакта 25 градусов. 35 градусов угол контакта. Варианты смазки: Другое / Вариант.
- 22324/C4W33VA9B1
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 4. Угол контакта 25 градусов. 35 градусов угол контакта. Варианты смазки: Другое / Вариант.
- 22324 VAJ
Угол контакта 25 градусов. Угол контакта 40 градусов для радиально-упорных типов. Варианты смазки: Другое / Вариант.
- 22324 CC/C3W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 22324 CC/W64
Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор.
- 22324 CCK/C3W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12).
- 22324 CCK/C2W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 2. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12).
- 22324 CC/C401W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Reduced O.D. tolerance in the centre of the tolerance range. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 22324 CC/C1W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Внутренний зазор меньше С2.
- 22324 CC/C2W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 2. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 22324 CCK/C4W33
Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 4. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12).
- 22324 CCK/C3W64
Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12).
- 22324 CC/W513
W26 + W33. Подшипник с шестью отверстиями для смазывания во внутреннем кольце. Подшипник с кольцевой канавкой и тремя смазочными отверстиями в наружном кольце. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует).
- 22324 CCK/C3
Символ внутреннего зазора ABMA 3. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). Коническое внутреннее отверстие (конусность 1:12).
