Сферический роликовый подшипник SB 22314 W33 S
18888
В наличии
Условия заказа и стоимость
Цена на подшипник SB 22314 W33 S является расчетной и зависит от следующих факторов:
- Производитель (бренд)
- Наличие на складе в Москве
- Модификация и технические допуски
- Объем заказанного количества
Минимальная сумма заказа: от 3 000 рублей
Для уточнения актуальной цены и наличия:

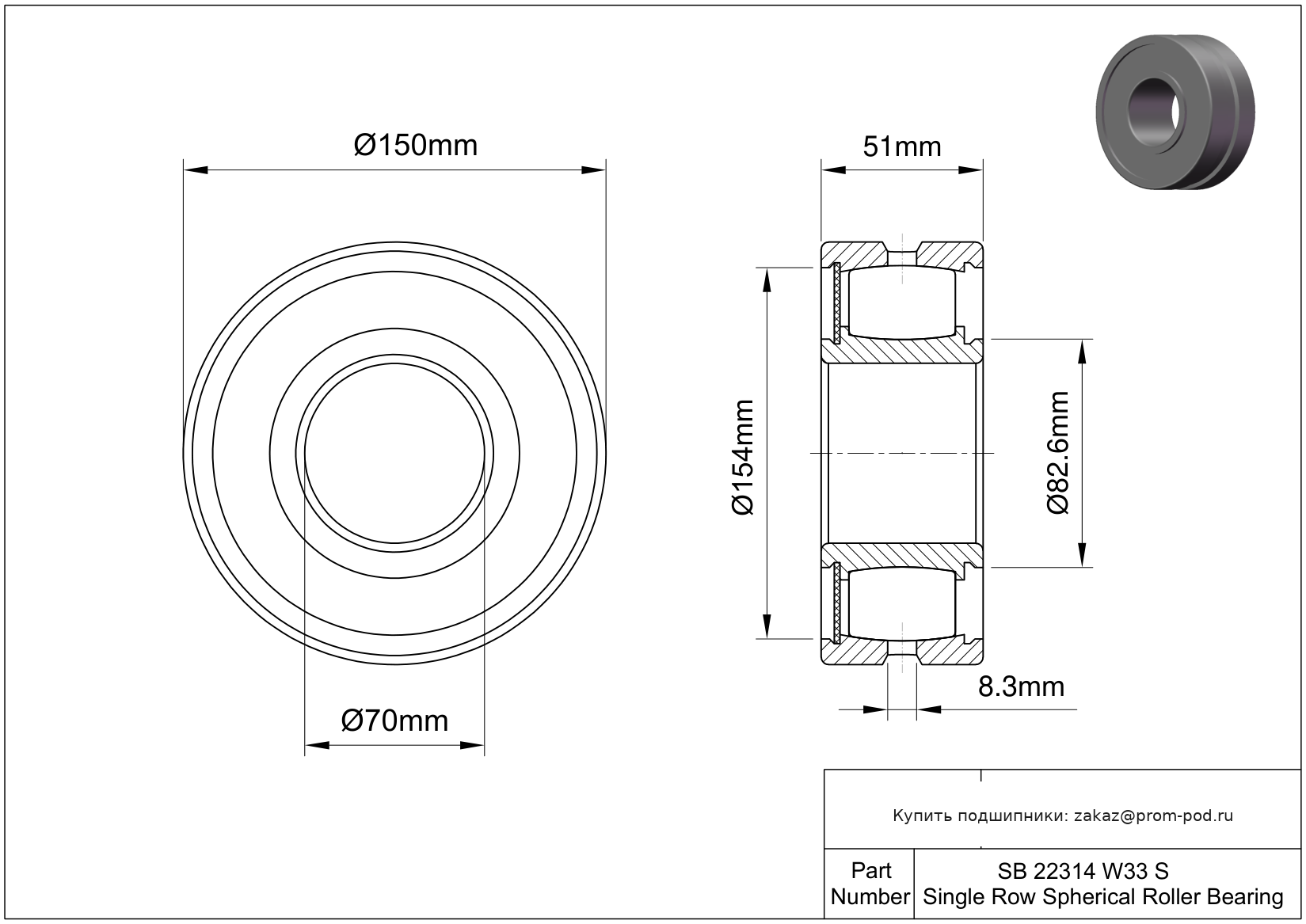

Технические характеристики SB 22314 W33 S
| Основные и дополнительные размеры | |
|---|---|
| Диаметр отверстия | 70 мм |
| Внешний диаметр | 150 мм |
| Ширина | 51 мм |
| Ширина канавки для смазки | 8.3 мм |
| Основные технические параметры | |
| Номер детали | SB 22314 W33 S |
| Бренд | McGill |
| Система измерений | Метрическая |
| Тип подшипника | Роликовый |
| Направление воспринимаемой нагрузки | Комбинированная |
| Конструкция | Однорядный |
| Тип уплотнения | Одноуплотнительный |
| Смазка | Смазочный канал и отверстие |
| Тип роликового подшипника | Сферический |
| Тип отверстия | Цилиндрическое |
| Допуски | |
| Диапазон температур | -30° до 150 °C |
| Материалы | |
| Материал кольца | Хромистая сталь |
| Материал сепаратора | Сталь |
| Материал роликов | Хромированная сталь |
| Нагрузка | |
| Динамическая радиальная нагрузка | 306.3979 кН |
| Сертификация и стандарты | |
| Регламент REACH | «Соответствует требованиям» |
| Прочие характеристики | |
| Максимальная скорость (X1000 об/мин) | 3 |
| Вес | 9.5 lb |
| Радиальный зазор | CN |
| Диаметр упорной поверхности вала | 82.6 мм |
| Диаметр заплечика корпуса | 154 мм |
| Угловое несоответствие | 2 ° |
| Метод установки | Крепление на валу |
Таблица модификаций: Сферический роликовый подшипник SB 22314 W33 S
| Маркировка | Базовый тип конструкции | Особенности модификации |
|---|---|---|
| SB 22314 C3 W33 SS | Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Двойное уплотнение, кромки уплотнений наружу. |
| SB 22314 W33 YS | Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Однокромочное несъемное формованное уплотнение. Тип уплотнения: Уплотнение. |
| SB 22314 W33 YSS | Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу. Однокромочное несъемное формованное уплотнение. |
| SB 22314 C3 W33 YSS | Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Двойное уплотнение, кромки уплотнений наружу. Однокромочное несъемное формованное уплотнение. |
| SB 22314 W33 | Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. |
| SB 22314 C3 W33 S | Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Тип уплотнения: Уплотнение. |
| SB 22314 C3 W33 | Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. |
| SB 22314 W33 SS | Двухрядный сферический роликовый подшипник дюймовой серии (в том числе со встроенными уплотнениями). | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Двойное уплотнение, кромки уплотнений наружу. |
| 22314KEJW33C3 | Однорядный сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12). |
| 22314-E1A-XL-K-M-C3 | Однорядный сферический роликовый подшипник | Символ внутреннего зазора ABMA 3. Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Коническое внутреннее отверстие (конусность 1:12). Приставной бортик. Составная часть подшипникового узла. |
| 22314EMW33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Подшипник серии Premier с сепаратором из механически обработанной латуни. |
| 22314EMW33C3 | Однорядный сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Подшипник серии Premier с сепаратором из механически обработанной латуни. |
| 22314KEMW33C3 | Однорядный сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Подшипник серии Premier с сепаратором из механически обработанной латуни. Коническое внутреннее отверстие (конусность 1:12). |
| 22314KEJW33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. Коническое внутреннее отверстие (конусность 1:12). |
| 22314-E1-XL | Однорядный сферический роликовый подшипник | Оптимизированный профиль (для метрических серий). Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла. |
| 22314-E1-XL>A | Однорядный сферический роликовый подшипник | Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла. |
| 22314-E1A-XL-K-M | Однорядный сферический роликовый подшипник | Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Коническое внутреннее отверстие (конусность 1:12). Приставной бортик. Составная часть подшипникового узла. |
| 22314-E1A-XL-K-M-C4 | Однорядный сферический роликовый подшипник | Символ внутреннего зазора ABMA 4. Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Сепаратор: Массивный латунный сепаратор, центрирован по элементам качения. Коническое внутреннее отверстие (конусность 1:12). Приставной бортик. Составная часть подшипникового узла. |
| 22314 CC W33 C4 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 4. Радиальный зазор для цилиндрических роликоподшипников с невзаимозаменяемыми компонентами подшипника. Последующее число указывает на класс зазора (если зазор нормальный, число отсутствует). |
| 22314EJW33C4 | Однорядный сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. |
| 22314EJW33C3 | Однорядный сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. |
| 22314EJW33C2 | Однорядный сферический роликовый подшипник | 6 смазочных отверстий на наружной обойме. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. |
| 22314EJW33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Конструкция с повышенной грузоподъемностью, штампованный стальной сепаратор. |
| 22314 CK C3 W33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Резиновые манжетные уплотнения скреплены с листом металлическими вставками. Коническое внутреннее отверстие (конусность 1:12). |
| 22314 CCJ W33 W64B | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Внутреннее кольцо без бортов, направляющее кольцо, центрируемое по внутреннему кольцу, два штампованных стальных сепаратора. 35 градусов угол контакта. Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. |
| 22314 CKJ C3 W33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Символ внутреннего зазора ABMA 3. Резиновые манжетные уплотнения скреплены с листом металлическими вставками. Угол контакта 40 градусов для радиально-упорных типов. Коническое внутреннее отверстие (конусность 1:12). |
| 22314 W64 W33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. |
| 22314 CKY W33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. Однокромочное несъемное формованное уплотнение. Резиновые манжетные уплотнения скреплены с листом металлическими вставками. Коническое внутреннее отверстие (конусность 1:12). |
| 22314 W64B W33 | Однорядный сферический роликовый подшипник | Для двухрядных цилиндрических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце (зависит от размера подшипника: E, E1, E2, E3, E4). Для сферических роликоподшипников: канавка для смазки и отверстия для смазки в наружном кольце. 35 градусов угол контакта. Для цилиндрических роликоподшипников и радиально-упорных шарикоподшипников: штампованный стальной сепаратор. |
| 22314-E1A-XL-MA-T41A | Однорядный сферический роликовый подшипник | Для осциллирующей нагрузки с ограниченными допусками на диаметр, радиальный внутренний зазор C4. Однокомпонентный сепаратор Timken из обработанной латуни. Оптимизированный профиль (для метрических серий). Угол контакта 25 градусов. Используется для отделения основного номера подшипника от цифрового суффикса. Приставной бортик. Составная часть подшипникового узла. |
Аналоги SB 22314 W33 S
- CHCBTDD
- NJ 2314 ECML
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу.
- NJ 2314 ECP
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны.
- NJ 2314 ECPH
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам).
- NU 2314 ECML
Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу.
- NU 2314 ECP
Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны.
- NU 2314 ECPH
Цилиндрический подшипник, свободное внутреннее кольцо, наружное с двумя фланцами. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Литой сепаратор из стеклонаполненного полиэфирэфиркетона РЕЕК, центрируемый по шарикам (роликам).
- NUP 2314 ECML
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Цельный механически обработанный латунный сепаратор оконного типа, центрируемый по внутреннему или наружному кольцу.
- NUP 2314 ECP
Наружное кольцо с двумя бортиками, внутреннее кольцо с одним бортиком и свободным кольцом. Оптимизированная внутренняя конструкция предусматривает увеличенное количество роликов и/или ролики большего размера с улучшенными условиями контакта торцов роликов с бортами внутреннего кольца. Предварительно смазаны.
Похожие подшипники, размер: 70x150x51мм
| Обозначение | Тип | Расшифровка / Описание |
|---|---|---|
| S2314 | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. |
| S2314 M | Самоустанавливающийся шариковый подшипник | Шарики и кольца из материала AISI 440C. Сепаратор: Латунь. |
| CE2314ZR | Самоустанавливающийся шариковый подшипник | Для двухрядных радиально-упорных шарикоподшипников: подшипник с защитной шайбой, без канавки на внутреннем кольце. |
| CE2314SI | Самоустанавливающийся шариковый подшипник | Сепаратор: Высококачественная сталь. Сепаратор расположен на внутреннем кольце. |
| CE2314SC | Самоустанавливающийся шариковый подшипник | Очищенная монтажная шайба, комплект с подшипником. Тип-выжимные подшипники. |
| 4314-B-TVH | Шариковый подшипник | Сепаратор: Сепаратор из стеклонаполненного полиамида (PA66), защелкивающийся сепаратор, с центрированием по телам качения. Угол контакта α=40. |
| 4314A | Шариковый подшипник | Угол контакта 25 градусов. |
| 2314 | Самоустанавливающийся шариковый подшипник | |
| 2314 M | Самоустанавливающийся шариковый подшипник | Сепаратор: Латунь. |
| 2314-M-C3 | Самоустанавливающийся шариковый подшипник | Внутренний зазор больше нормального. Сепаратор: Латунь. |
| 2314 M/C2 | Самоустанавливающийся шариковый подшипник | Внутренний зазор меньше нормального. Сепаратор: Латунь. |
| 2314 C3 | Самоустанавливающийся шариковый подшипник | Внутренний зазор больше нормального. |
| 2314J | Самоустанавливающийся шариковый подшипник | Сепаратор из листовой стали. |
| 2314L1 | Самоустанавливающийся шариковый подшипник | Массивные латунные сепараторы. |
| 2314C3 | Самоустанавливающийся шариковый подшипник | Внутренний зазор больше нормального. |
| 2314 C/2 | Самоустанавливающийся шариковый подшипник | Угол контакта α=15. |
| 2314 M C/4 | Самоустанавливающийся шариковый подшипник | Сепаратор: Латунь. Угол контакта α=15. |
| 2314 P/6 | Самоустанавливающийся шариковый подшипник | Уплотнение с одной стороны. |
| 2314 M C/3 | Самоустанавливающийся шариковый подшипник | Сепаратор: Латунь. Угол контакта α=15. |
| 2314 M P/6 C/2 | Самоустанавливающийся шариковый подшипник | Сепаратор: Латунь. Угол контакта α=15. Уплотнение с одной стороны. |
